D - KIMWC00311-09RU -22/36
Линия
нагнетания
Впрыск масла
В
маслоотделител
A
Система улавливания масла
В каждом компрессоре имеется система улавливания масла, скапливающегося внутри испарителя
в ходе нормальной эксплуатации.
Эта система состоит из эжекторного насоса, способного непрерывно собирать все масло из
испарителя, не позволяя маслу скапливаться из-за движения газообразного хладагента с низкой
скоростью.
Нагнетаемый под высоким давлением газообразный хладагент подается в эжекторный насос,
который создает разрежение и обеспечивает засасывание смеси масла и хладагента из испарителя
в компрессор для восстановления уровня масла в системе смазки.
Смотровое стекло на трубопроводе улавливания масла позволяет следить за потоком смеси масла и
хладагента, поступающей в компрессор. Если расход недостаточен или агрегат постоянно
останавливается по аварийному сигналу «Низкий уровень масла», убедитесь в правильности
функционирования соответствующего контура.
Убедитесь в том, что:
1. запорные клапаны системы улавливания масла открыты;
2. электромагнитный клапан, установленный на подаче эжекторного насоса, работает нормально.
Нагревательные элементы
Компрессор и маслоотделитель оснащены сопротивлениями для обогрева компрессора и нагрева
масла в отделителе в целях предотвращения перемещения и конденсации хладагента во время
простоя агрегата.
На эту вспомогательную цепь необходимо подать напряжение не менее чем за 12 часов до запуска
компрессора. Перед запуском системы температура в компрессоре и температура масла должна
подняться достаточно высоко – это сведет к минимуму вероятность возникновения проблем со
смазкой и риск гидроудара. Микропроцессор непосредственно отслеживает температуру масла и
запрещает запуск компрессора, если она превышает температуру испарения (насыщения) менее чем
на 5°C. В этой ситуации компрессор будет находиться в состоянии «Выкл.: нагрев масла». Для
обеспечения эффективной работы нагревательных сопротивлений регулярно проверяйте их
потребляемую мощность.

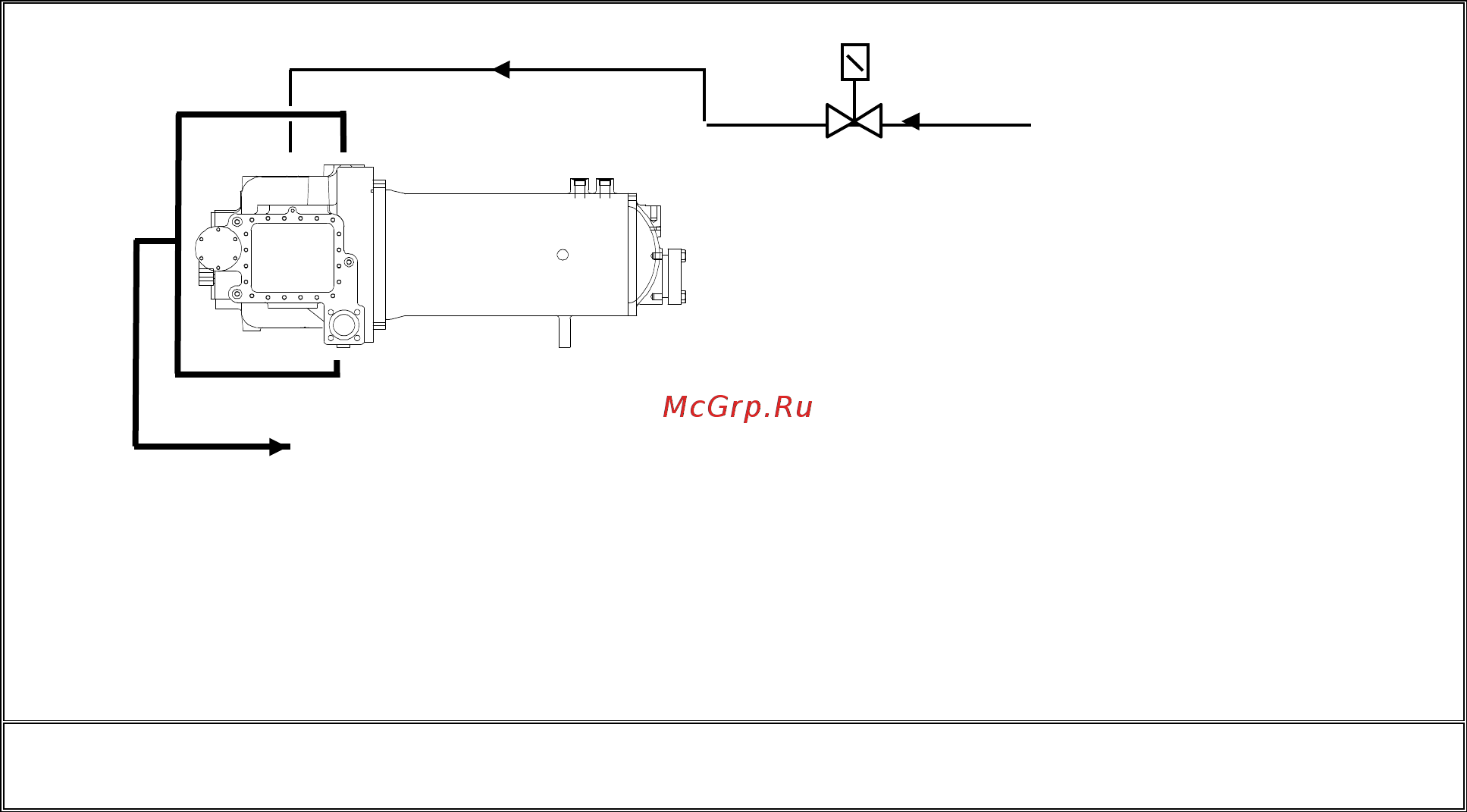

1 Впрыск масла
2 Линия нагнетания
3 В маслоотделитель
Рис. 6 Впрыск жидкого хладагента для охлаждения масла
1
2
3
