Daikin EWWD750BJYNN [6/36] Внимание

D - KIMWC00311-09RU -6/36

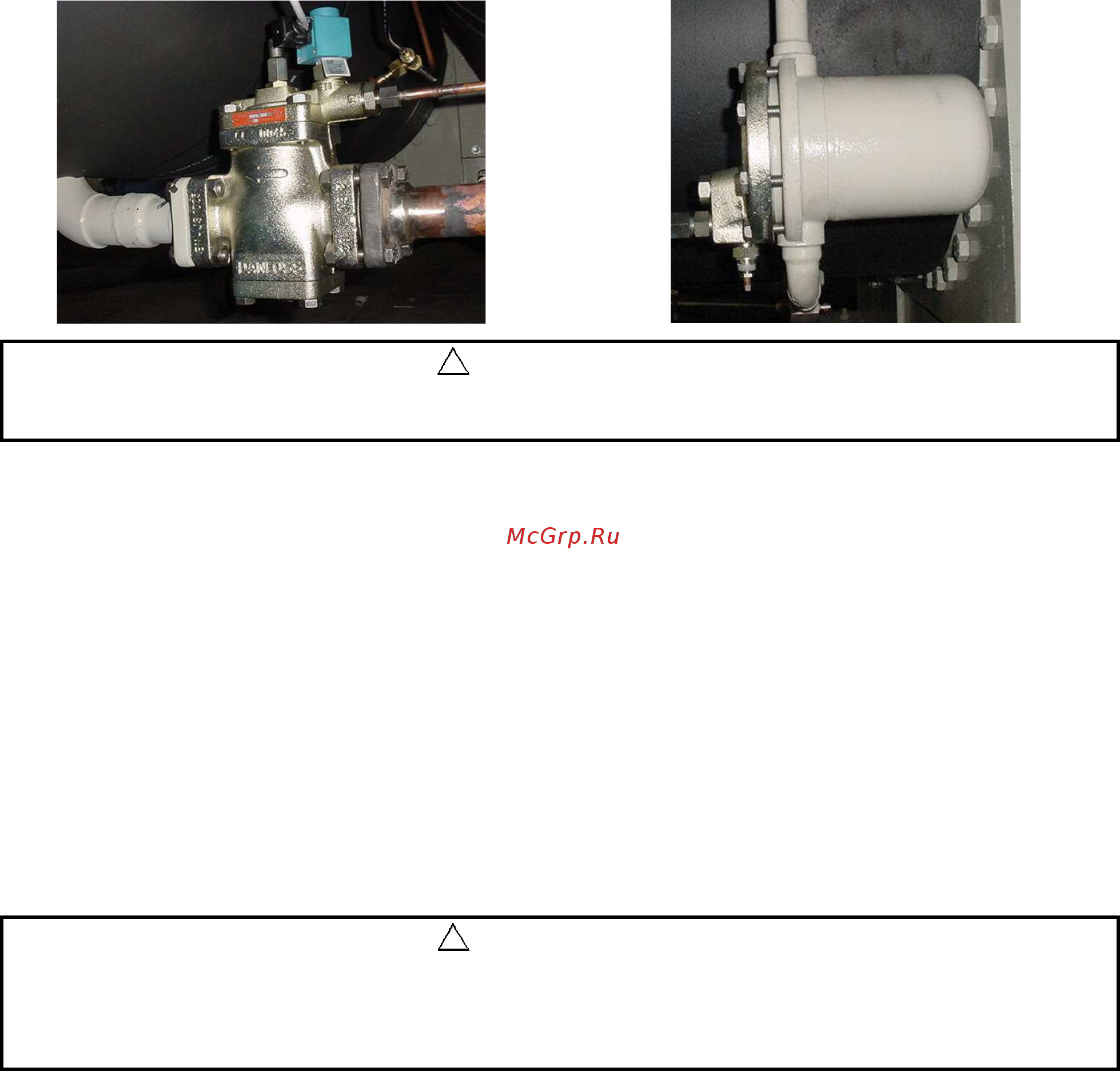

Рис. 1 Основные компоненты

Расширительный клапан Датчики уровня хладагента

ВНИМАНИЕ

Порядок выполнения водяных соединений и подключения электропроводки к агрегату см. в

габаритном чертеже и электрической схеме.

Место монтажа

Агрегат необходимо монтировать на ровном бетонном или стальном основании. Место монтажа

следует выбирать с таким расчетом, чтобы с одной из сторон агрегата осталось свободное

пространство для технического обслуживания (3200 мм), позволяющее при необходимости извлечь

трубы испарителя и трубы конденсатора. Трубы испарителя и трубы конденсатора свернуты в

трубную решетку, чтобы при необходимости можно было осуществить их замену. Свободное

пространство с каждой из остальных сторон, в том числе сверху, должно составлять не менее 1 м.

Убедитесь в том, что пол и другие строительные конструкции способны выдержать эксплуатационную

массу комплектного агрегата.

Антивибрационные подушки

Поставляемые демонтированными антивибрационные подушки должны быть размещены по углам

агрегата (если в рабочем задании не указано иное). Они устанавливаются заподлицо с боковыми

поверхностями агрегата и наружными краями его опор. Порядок установки с виброизоляцией см. на

габаритном чертеже агрегата. Если для крепления агрегата к полу не используются болты,

установите противоскользящую резину между полом и антивибрационными подушками.

ВНИМАНИЕ

Перед доставкой агрегатов клапаны хладагента и клапаны масла закрываются, чтобы

изолировать эти две жидкости друг от друга на время транспортировки. Клапаны необходимо

держать закрытыми вплоть до первого запуска, который должен быть выполнен

техническими специалистами Daikin.

Трубопровод воды

Трубопровод воды испарителя и конденсатора

Все испарители и конденсаторы стандартно поставляются с патрубками пазового типа под муфты

Victaulic (также пригодные для сварки) либо (по отдельному заказу) под фланцевые соединения.

Соответствующие механические соединения требуемого размера и типа должен предоставить

подрядчик, выполняющий монтаж.

Важные примечания о сварке

При выполнении сварки механических и фланцевых соединений соблюдайте следующие правила.

1. Удаляйте из колодцев полупроводниковые датчики температуры и термочувствительные

патроны во избежание повреждения этих компонентов.

2. Надлежащим образом заземляйте агрегат во избежание серьезных повреждений контроллера.

В прокладываемые по месту эксплуатации трубы на входные и выходные соединения обоих

резервуаров можно установить отводы для подключения водяных манометров и сами манометры для

измерения перепадов давления воды. Перепады давления и расходы через разные испарители и

конденсаторы зависят от особенностей установки. Эту информацию можно уточнить в оригинальной
