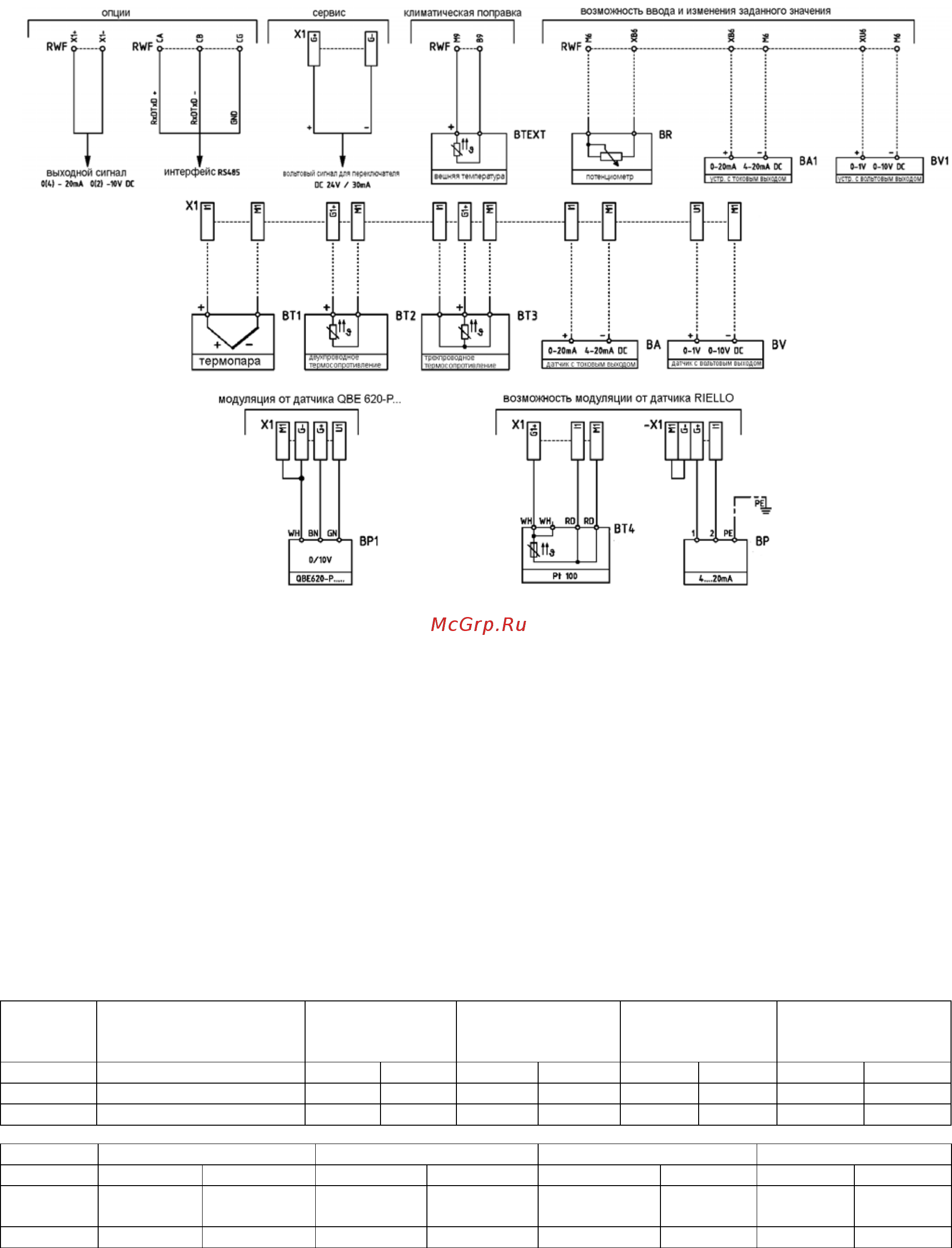

МВ - клеммная колодка горелки
TS - предохранительный термостат
S,H - световой сигнал об аварийной остановке
IN - ручной выключатель
TL - предельный термостат
TR - регулирующий термостат
T6A - плавкий предохранитель 6А
PG, PGmin - реле минимального давления газа
PGVP – реле давления газа для контроля герметичности
клапанов
VR - регулирующий клапан
VS - предохранительный клапан
PS - кнопка разблокировки
X4 – 4-х штырьковый разъем
Х6 – 6-ти штырьковый разъем
Х
7 – 7- ми штырьковый разъем
X5 – 5-ти штырьковый разъем
X2 – 2- x штырьковый разъем
RS – дистанционная разблокировка
RWF 40 - модулятор
h1 – счетчик часов работы первой ступени
h2 – счетчик часов работы второй ступени
XP1 – разъем на горелке
BT1 - термопара
BT2 – двухполюсный датчик температуры
BT3 – трехполюсный датчик температуры
BA – выходной сигнал 0-20 мА
BV – выходной сигнал 0-10 мВ
BT4 – датчик температуры
BP – датчик давления
BP1 – датчик давления
QBE 620
BTEXT – датчик наружной температуры
BR – дистанционный потенциометр
VPS - блок контроля герметичности клапанов
ХР - разъем для блока контроля герметичности клапанов
S1 - световой сигнал об аварийной остановке на блок
контроля герметичности клапанов
В таблице приведены сечения питающего кабеля и типы плавких предохранителей, которые
необходимо использовать с горелками серии RS/M(E-EV) BLU.
Модель RS 25M(E) –
35/M(E)(M)- 45/M(E)
BLU
RS 35/M(E)(T)
BLU
RS 55/M(E) BLU RS 68/M BLU –
120/M BLU
RS 160/M BLU
230В 230В 400В 230В 400В 230В 400В 230В 400В
F A Т6 Т6 Т6 Т6 T6-T10 Т6 Т10 8A gG Т25
L(S) мм
2
1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 2,5
Модель RS 68/E BLU RS 120/E BLU RS 160/E BLU RS 200/M(E) BLU
230В 400В 230В 400В 230В 400В 230В 400В
F A 4A aM –
8A gG
4A aM – 8A
gG
4A aM –
8A gG
6A aM –
12A gG
4A aM – 8A
gG
10A aM –
20A gG
4A aM –
8A gG
16A aM –
32A gG
L(S) мм
2
1,5 1,5 1,5 1,5 1,5 2,5 1,5 4
Содержание
- Газовые горелки_______________________________ 1
- Двухступенчатые прогрессивные или модуляционные с низкими выбросами оксидов азота low n 1
- Серия rs m e ev blu 1
- Функциональные характеристики 1
- Диаграммы рабочей области 2
- Rs 25 m e blu 35 m e blu фланец для присоединения газовой рампы 1шт прокладка для фланца 1шт винты для крепления фланца к газовой рампе 4шт теплоизолирующая прокладка для фланца горелки 1шт винты для крепления фланца горелки к теплогенератору 4шт 7 ми штырьковая вилка 1шт 6 ти штырьковая вилка 1шт 4 x штырьковая вилка 1шт 2 x штырьковая вилка для rs 35 m 1шт 5 ти штырьковая вилка для rs 35 m e t 1шт удлинители направляющих полозьев модели с удлиненными головками 2шт инструкция по монтажу и эксплуатации 1шт спецификация запасных частей 1шт rs 45 m e blu 68 m e ev blu 120 m e ev blu 160 m e ev 200 m e ev blu фланец для присоединения газовой рампы 1шт прокладка для фланца 1шт винты для крепления фланца к газовой рампе 4шт теплоизолирующая прокладка для фланца горелки 1шт винты для крепления фланца горелки к теплогенератору 4шт удлинители направляющих для модели rs 160 200 m e ev blu t c 2шт реле давления газа для rs 120 e ev 160 e ev 200 e ev blu 1шт инструкция по монтажу и эксплуатации 1 3
- Базовые условия температура 20 с давление 1013 5 мбар высота над уровнем моря 100 метров уровень шума был измерен на расстоянии 1 метра от горелки 3
- Стандартная комплектация 3
- Технические характеристики 3
- Подача газа на горелку 4
- Rs 25 m e blu rs 35 m e blu 5
- Rs 45 m e blu rs 55 m e blu 5
- Графики подбора газовых рамп и мультиблоков к горелкам 5
- Rs 160 m e ev blu rs 200 e ev m blu 6
- Rs 68 e ev m blu rs 120 e ev m blu 6
- На графиках показаны минимальные потери давления на горелках для различных газовых рамп и мультиблоков для определения минимального давления газа к потерям давления определенным по графику необходимо прибавить аэродинамическое сопротивление теплогенератора на графиках показана зависимость потери давления на головке горелки и газовой рампе сплошная линия и на головке горелки пунктирная линия от мощности теплогенератора 6
- Подача воздуха для горения 6
- Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной заслонки благодаря наличию сервопривода управляющего одновременно дроссельной газовой заслонкой и воздушной заслонкой rs m blu или сервоприводу управляющему непосредственно воздушной заслонкой rs e ev blu достигается плавное изменение мощности горелки с сохранением оптимального соотношения газ воздух сервопривод полностью закрывает воздушную заслонку при отключении горелки в горелках rs ev blu подача воздуха также регулируется частотой вращения вентилятора при подключении инвертора 6
- Размеры факела горелки 7
- Режим работы горелок режим работы горелок 7
- Электрические подключения 7
- Rs 160 м blu 9
- Rs 200 m blu rs 200 m blu 9
- Rs 55 e blu 9
- Rs 68 e blu 120 e blu 160 e blu 200 e blu 10
- Rs 68 ev blu 120 ev blu 160 ev blu 200 ev blu rs 68 ev blu 120 ev blu 160 ev blu 200 ev blu 10
- Модуляционный режим работы с модулятором rwf 40 10
- В таблице приведены сечения питающего кабеля и типы плавких предохранителей которые необходимо использовать с горелками серии rs m e ev blu 11
- Выбросы вредных веществ в атмосферу 12
- Габаритные размеры и вес 12
- Уровень шума 12
- Упаковка 13
- Фланец для установки горелки на котел 13
- Артикул 14
- Блок непрерывной вентиляции 14
- Горелка 14
- Горелка артикул 14
- Дополнительные принадлежности 14
- Звукоизолирующий кожух 14
- Ограничительная вставка 14
- Удлинитель головки 14
- Горелка 15
- Горелка артикул 15
- Датчик 15
- Комплект для инверсионных камер сгорания 15
- Комплект для подключения персонального компьютера 15
- Комплект трубок 15
- Модулятор 15
- Потенциометр 15
- Потенциометр для определения положения сервопривода 15
- Принадлежности для работы горелки в модуляционном режиме 15
- Горелка артикул 16
- Комплект для подключения к системе управления зданием только для rs е blu 16
- Комплект для работы горелки на сжиженном газе 16
- Реле давления газа 16
- Реле давления газа только для rs 25 е 35 е 55 e 45 e 68 e ev blu 16
- Реле максимального давления газа 16
- Реле со свободными контактами 16
- Реле со свободными контактами только для rs 25 m е 35 m е blu 16
- Аналоговый преобразователь управляющего сигнала 17
- Горелка артикул 17
- Горелка мощность артикул 17
- Комплект для поствентиляции 17
- Реле со свободными контактами 17
- Счетчик часов работы 17
- Частотный регулятор 17
- Частотный регулятор для rs ev blu 17
