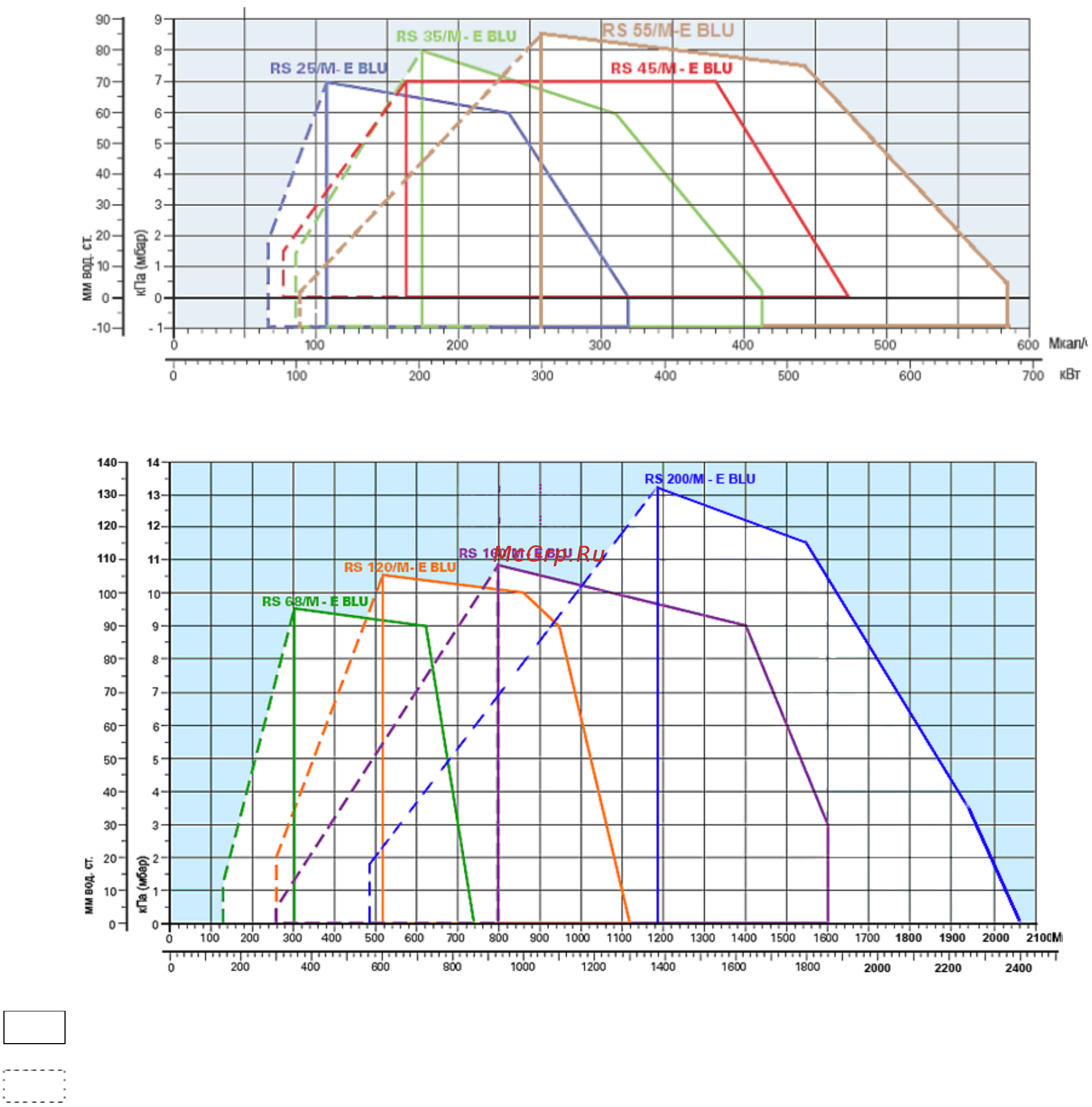

Диаграммы рабочей области
сопротивление камеры сгорания
мощность
сопротивление камеры сгорания
мощность
реальный рабочий диапазон для подбора горелки
диапазон модулирования
Испытательные условия
Температура: 20°С
Давление: 1013,5 мбар
Высота над уровнем моря: 0 метров
