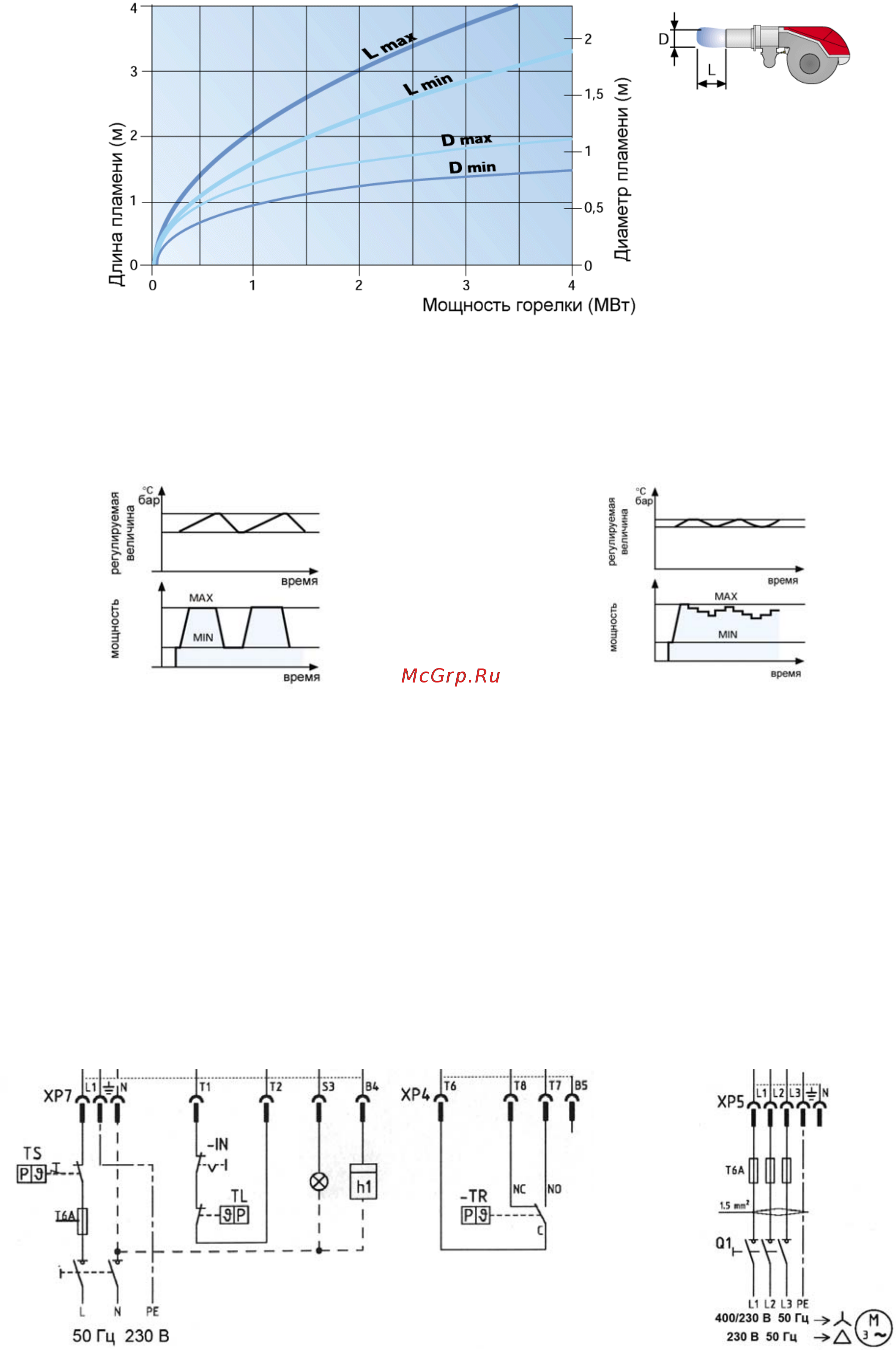

Размеры факела горелки
Режим работы горелок
Горелки серии RS/M(E-EV) BLU могут работать в двух режимах: «двухступенчатом
прогрессивном» или в «модуляционном» режиме.
« Двухступенчатое прогрессивное»
регулирование
«Модуляционное» регулирование
При «двухступенчатом прогрессивном»
регулировании, горелка постепенно переходит
с одной ступени на другую плавно изменяя
мощность между двумя заданными значениями
мощности.
При плавном «модулирующем»
регулировании горелка изменяет свою мощность в
рамках диапазона модулирования, поддерживая
контролируемый параметр (давление или
температура) на заданном уровне. Необходимым
элементом системы регулирования является
датчик (температуры или
давления) и электронный
ПИД – регулятор (модулятор).
Датчик и модулятор не входят в комплект
поставки и заказываются отдельно.
Электрические подключения
Двухступенчатый прогрессивный режим работы
RS 25/M(E) BLU – 35/M(E) BLU (M) – 45/E BLU (T) RS 35/M(E) BLU (T)
