Подача газа на горелку
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии
RS/M (E-EV) BLU установлена дроссельная газовая заслонка. Этой заслонкой управляет
серводвигатель с эксцентриком с изменяемым профилем или отдельный серводвигатель (для RS/E-
EV BLU). С горелками серии RS/E-EV BLU используются одноступенчатые мультиблоки серии
MBD моделей: 407, 410, 412, 415, 420 и одноступенчатые газовые рампы серии МВС моделей: 1200
SE 50, 1900 SE 65 FC, 3100 SE 80 FC. С горелками серии RS/M BLU используются одноступенчатые
мультиблоки: MBDLE 407, 410, 412, 415, 420, 420 CTD и одноступенчатые газовые рампы MBC: 1200
SE 50 CT, 1900 SE 65 FC CT, 3100 SE 80 FC CT. Для соединения газового мультиблока и рампы
с горелкой в некоторых случаях требуется специальный переходник-адаптер. Необходимость
использования того или иного адаптера определяется при подборе газовой арматуры к конкретной
горелке. Подача газа может осуществляться как с правой, так и с левой стороны от горелки.
В качестве
отдельной опции на все модели мультиблоков и газовых рамп, не оснащенных
блоком контроля герметичности клапанов, по отдельному заказу он может быть установлен. Для
горелок RS/E-EV BLU для активации функции контроля герметичности клапанов на газовую рампу
необходимо установить реле давления газа (поставляется отдельно артикул 3010344 для RS 25/E -
35/E - 45/E – 55/E - 68/E-EV BLU). С горелками RS 120/E-EV - 160/E-EV - 200/E-EV реле давления газа
поставляется в комплекте.
Согласно Европейским нормам, использование блока контроля
герметичности является обязательным для горелок мощностью более 1200 кВт.

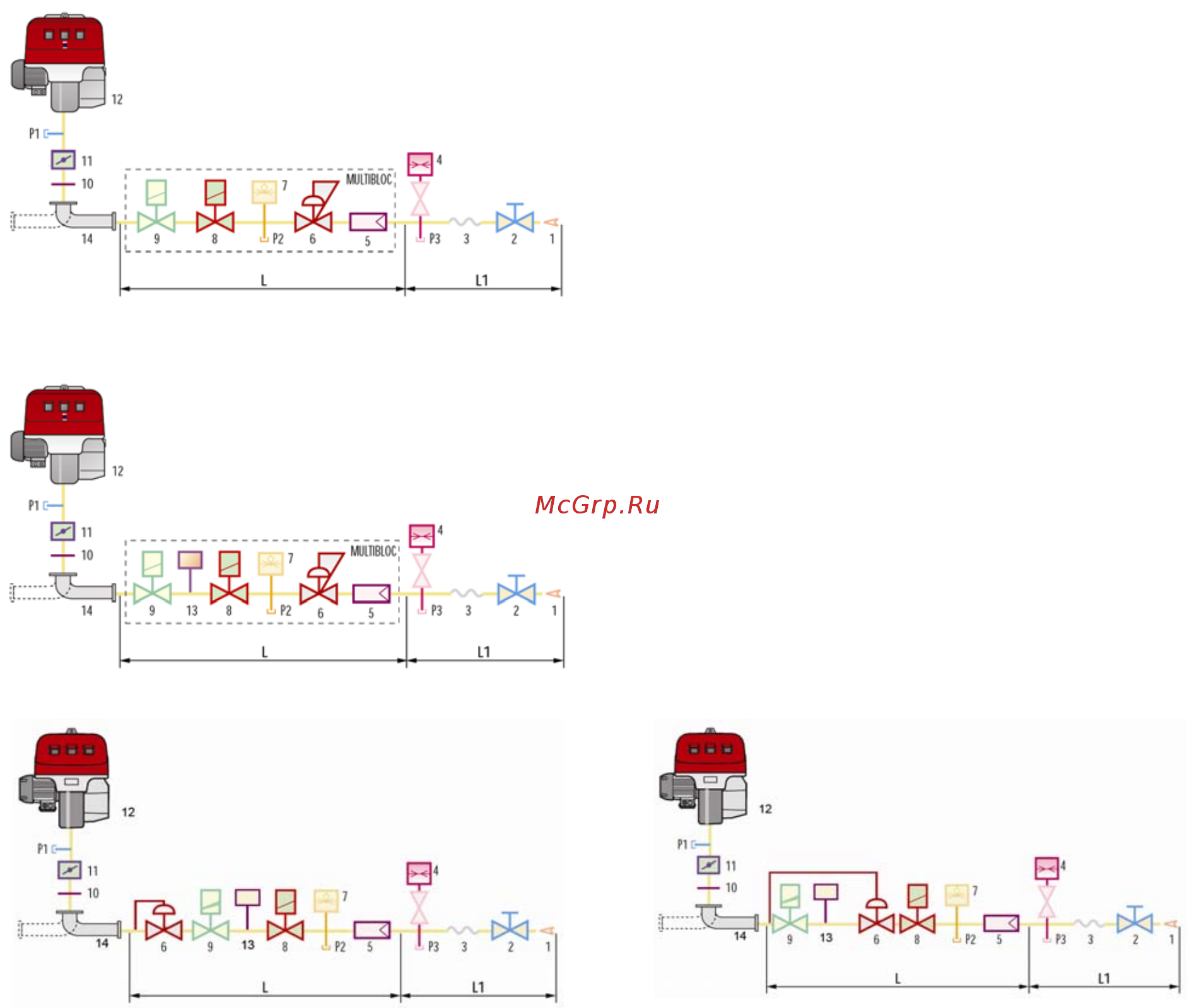

Газовый мультиблок без блока контроля
герметичности клапанов
Газовый мультиблок с блоком контроля
герметичности клапанов
1 Подающий газопровод
2 Запорный газовый кран
3 Антивибрационная вставка
4 Манометр
5 Фильтр
6 Стабилизатор давления газа
7 Реле минимального давления газа
8 Предохранительный электромагнитный клапан
9 Регулирующий электромагнитный клапан с
функцией плавного открывания
10 Прокладка и фланец, входящие в комплект
поставки горелки
11 Дроссельная заслонка для регулирования
подачи газа
12 Горелка
13 Блок контроля герметичности
для клапанов 8-9.
14 Переходник газовая рампа – горелка (адаптер)
Р1 Штуцер замера давления на головке горелки
Р2 Штуцер замера давления после стабилизатора
Р3 Штуцер замера давления перед фильтром
L Газовая рампа или мультиблок, поставляемые
отдельно
L1 Часть, выполняемая монтажной организацией
Газовая рампа MBC 1200 SE (CT)
Газовая рампа MBC 1900 – 3100 SE (CT)
ВНИМАНИЕ ! Реле максимального давления газа стандартно установлено в горелках RS 45-55-
68-120-160-200/M BLU, RS 68-120-160-200/E-EV BLU. В горелках RS 25/M(E)-35/M(E)-45/E для
подключения реле максимального давления газа предусмотрены специальные контакты. При
необходимости реле максимального давления газа можно заказать отдельно (артикул
3010418).
