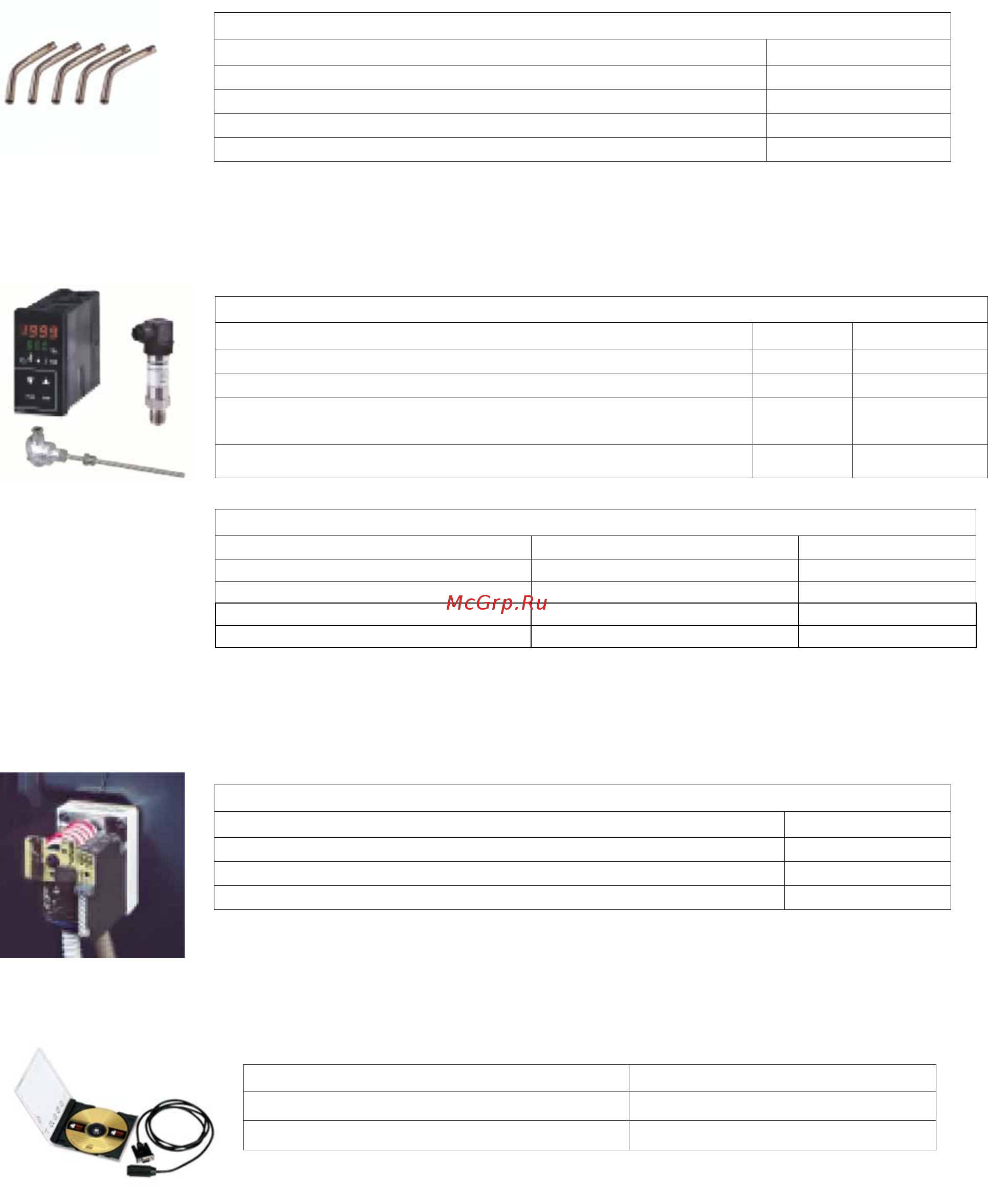

Комплект для инверсионных камер сгорания
При использовании горелок серии RS/M(E-EV) BLU в котлах с инверсионной камерой
сгорания требуется установить в головку горелки комплект специальных трубок.
Комплект трубок
Горелка Артикул
RS 68/M(E-EV) BLU 3010247
RS 120/M(E-EV) BLU 3010248
RS 160/M(E-EV) BLU 3010249
RS 200/M(E-EV) BLU 20035848
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии RS/M(E) BLU
необходимо установить модулятор и датчик температуры или давления, которые выбираются в
зависимости от назначения теплогенератора.
Модулятор
Горелка
Тип
Артикул
RS 25/M(E) – 35/M(E) - 45/M(E)-55/E BLU
RWF 40
3010417
RS 55/M BLU
RWF 40
3010356
RS 68/E-EV - 120/E-EV – 160/M(E-EV) - 200/M(E-EV)
BLU
RWF 40
3010414
RS 68/M – 120/M BLU
RWF 40
3010412
Датчик
Тип Диапазон
Артикул
Температурный РТ100 -100 +500°С
3010110
Давления 4-20мА 0-2,5 бар
3010213
Давления 4-20мА 0-16 бар
3010214
Давления 4-20мА 0-25 бар
3090873
Потенциометр для определения положения сервопривода
Трехполюсный потенциометр с диапазоном от 0 до1000 Ом (0-100%) устанавливается внутри
серводвигателя и служит для определения его положения и передачи в виде сигнала на пульт
управления.
Потенциометр
Горелка Артикул
RS 25/M – 35/M BLU 3010420
RS 45/M – 55/M BLU 3010109
RS 68/M BLU– 120/M BLU – RS 160/M BLU- 200/M BLU 3010416
Комплект для подключения персонального компьютера
Комплект состоит из соединительного кабеля и СD с программным обеспечением.
Горелка Артикул
RS/M BLU 3002719
RS/E BLU 3010436
