11

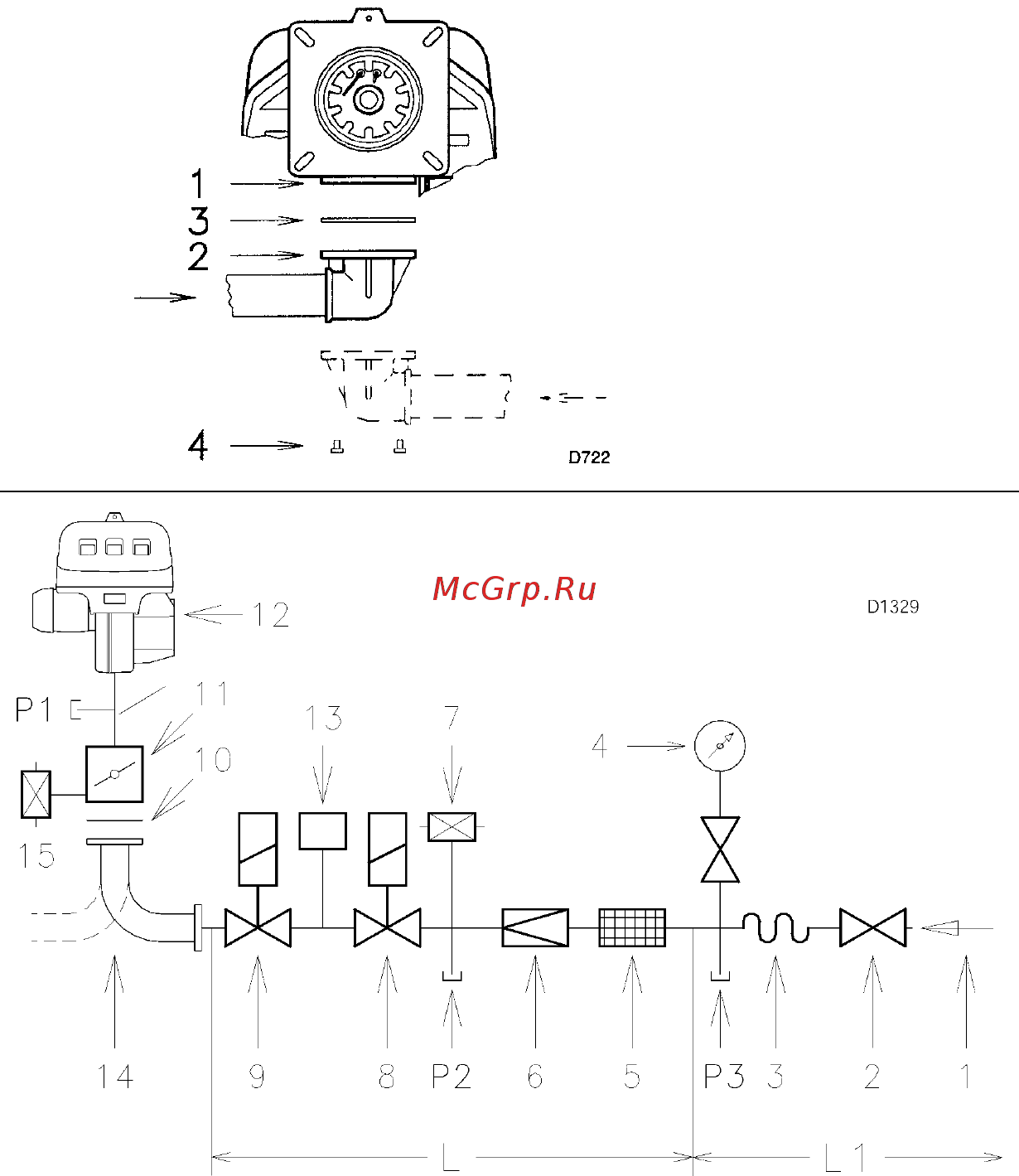

ТРУБОПРОВОД ПОДАЧИ ГАЗА
(А)
(В)
• Газовая рампа присоединяется к
патрубку газа (1) (рисунок А) через
фланец (2), прокладку (3) и крепится
винтами (4), которые входят в
комплект поставки горелки.
• Газовая рампа может находиться как
справа, так и слева, в зависимости от
того, как вам удобнее. Смотри
рисунок (А).
• Электромагнитные клапаны газа (8) и
(9) (рисунок В) должны
располагаться как можно ближе к
горелке таким образом, чтобы газ
доходил до головки горелки за
безопасное время 3 секунды.
• Убедитесь, что давление, которое
должно быть на горелке, попадает в
д
иапазон возможных значений на
регуляторе давления (цвет
пружинки).
ГАЗОВАЯ РАМПА (В)
Она прошла испытания по стандартам
EN 676 и поставляется отдельно от
горелки, согласно артикулу,
приведенному в таблице (С).
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ (В)
1 – трубопровод, по которому подается газ
2 – ручной вентиль
3 – антивибрационная вставка (анаконда)
4 – манометр с кнопочным вентилем
5 – фильтр
6 – стабилизатор давления (вертикальный)
7 – реле минимального давления газа
8 – предохранительный электромагнитный клапан VS (вертикальный)
9 – регулировочный электромагнитный клапан VR (вертикальный)
две регулировки:
• производительность при розжиге (быстрое открывание)
• максимальная производительность (медленное открывание)
10 – прокладка, входящая в комплект поставки горелки
11 – дроссельный клапан для регулировки подачи газа
12 – горелка
13 – блок контроля герметичности клапанов (8) и (9). В соответствии со стандартом EN 676, для горелок с
максимальной мощностью более 1200 кВт обязательно должен производиться контроль
герметичности.
14 – адаптер газовая рампа – грелка
15 – Реле максимального давления газа
Р1 – давление на головке горелки
Р2 – давление после стабилизатора
Р3 – давление перед фильтром
L – газовая рампа, поставляется отдельно в соответствии с артикулом, указанным в таблице (С)
L1 – часть контура, которая должна выполняться монтажной организацией.
