МОНТАЖ
(А)

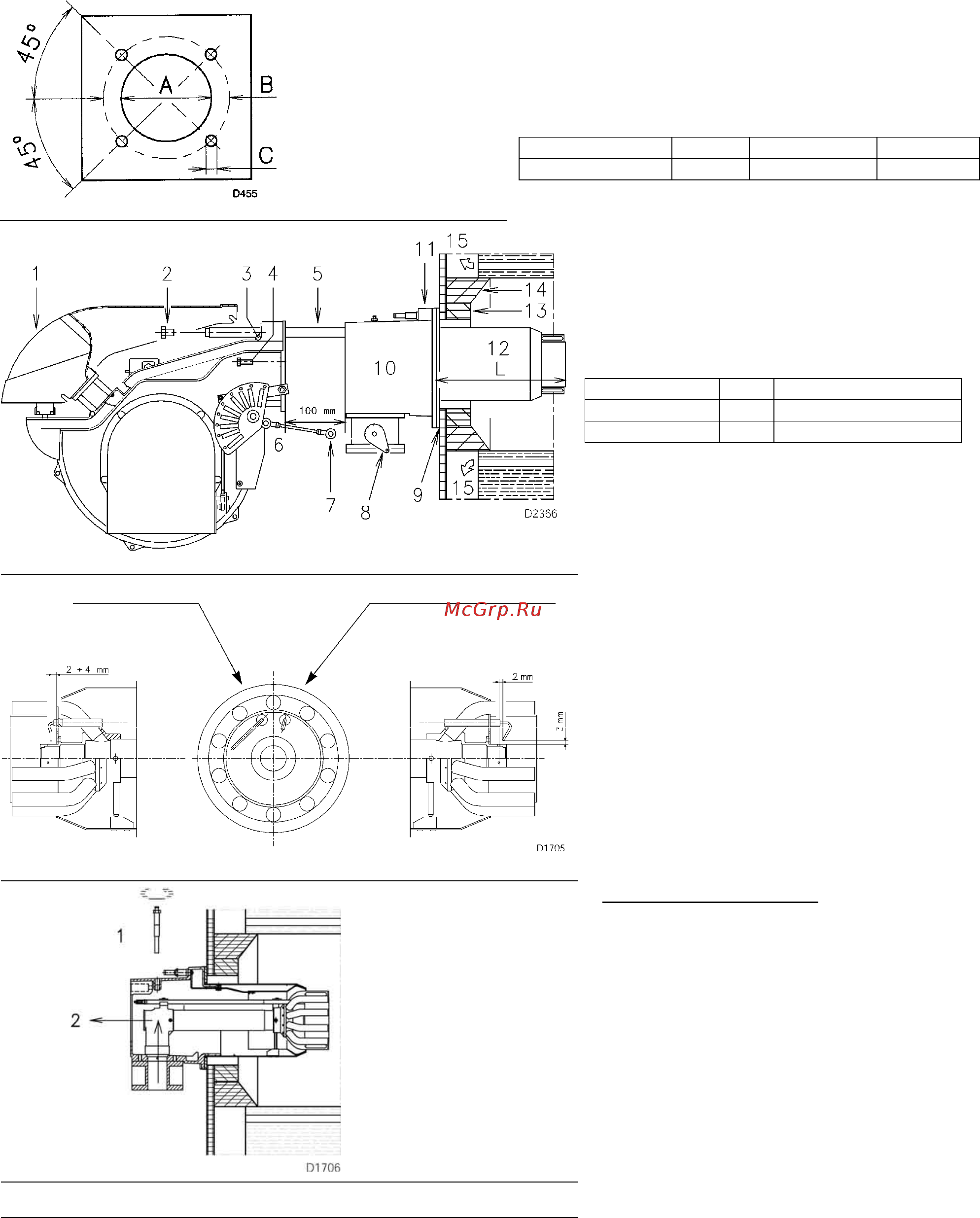

ФЛАНЕЦ КОТЛА (А)
Просверлите отверстия во фланце котла, который
закрывает камеру сгорания, как показано на рисунке (А).
Расположение отверстий с резьбой можно разметить с
помощью теплоизолирующей прокладки, которая входит
в комплект поставки горелки.
мм A B C
RS 160/М BLU 230 325-368 M16
(В)
ДАТЧИК ЭЛЕКТРОД
(C)
(D)
ДЛИНА ГОЛОВКИ (В)
Длина головки подбирается в соответствии
с рекомендациями производителя котла, но в
любом случае она должна быть больше, чем
толщина дверцы котла, включая толщину
огнеупорного материала.
Длина головки L (мм), может быть следующей:
Головка (12) RS 160/M BLU
Короткая 373
Длинная 503
Для котлов, у которых дымовые газы
выходят спереди (15), или с инверсионной
камерой сгорания, установите защиту (13) из
огнестойкого материала между огнеупорной
защитой котла (14) и головкой (12).
Д
анная защитная прокладка не должна
препятствовать выниманию головки.
На котлы, передняя часть которых
охлаждается водой, не требуется ставить
огнеупорную прокладку (13) – (14) (рисунок В),
если только это не требует производитель котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (B)
Перед тем, как устанавливать горелку
на котел, через отверстие в головке горелки
убедитесь в том, что датчик и электрод
установлены правильно, как показано на рисунке
(С).
Затем снимите головку горелки
следующим образом, рисунок (В).
• Ослабьте 4 винта (3) и снимите кожух (1)
• Отсоедините шарнир (7)
от градуированного
сектора (8)
• Выньте винты (2) из направляющих (5)
• Выньте два винта (4) и сдвиньте горелку назад
вдоль направляющих (5) приблизительно на
100 мм
• Отсоедините провода датчика и электрода, а
затем выдвиньте всю горелку вдоль
направляющих.
Закрепите муфту с фланцем (11) (рисунок В) на фланце котла, установив теплоизолирующую прокладку (9)
(рисунок В), который входит в комплект поставки.
Используйте 4 винта, которые также входят в комплект поставки, предварительно защитите резьбу
специальным материалом для резьбы. Соединение горелка-котел должно быть герметичным.
Если при проверке окажется, что датчик или электрод установлены неправильно, выньте винт (1) (рисунок D),
выньте внутреннюю часть головки (2) (D) и отрегулируйте их.
Не поворачивайте датчик, а оставьте его как показано на рисунке (С); если он будет находиться слишком
близко к электроду розжига, может повредиться усилитель автомата горения (блока управления).
