6

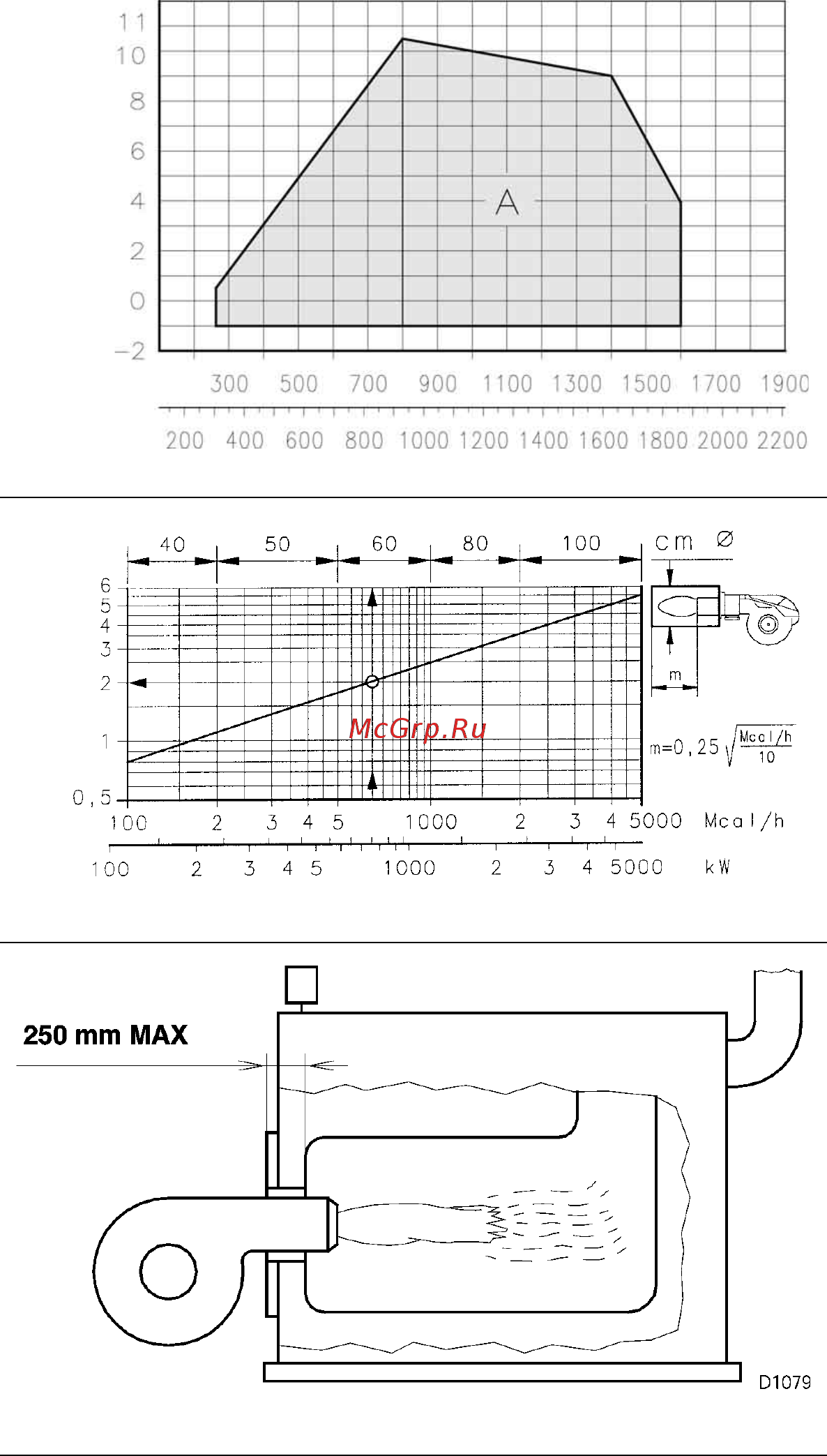

ДИАПАЗОН ПРИМЕНЕНИЯ (рисунок А)
Камера сгорания, мбар
Мкал/ч
кВт
RS 160/M BLU
(A)
Камера сгорания, м
(В)
(С)
Мощность горелки меняется в
зависимости от:
• МАКСИМАЛЬНОЙ МОЩНОСТИ
выбираемой внутри области А.
• и МИНИМАЛЬНОЙ МОЩНОСТИ, которая
не должна быть меньше, чем
минимальный предел на графике:
RS 160/М BLU= 300 кВт
Внимание:
РАБОЧАЯ ОБЛАСТЬ была получена при
температуре окружающей среды 20°С и
атмосферном давлении 1000 мбар
(приблизительно 100 метров над уровнем
моря), головка отрегулирована как показано
на странице 11.
ИСПЫТАТЕЛЬНЫЙ КОТЕЛ (Рисунок В)
Области применения были получены на
специальных испытательных котлах, в
соответствии со стандартом EN 676.
На рисунке (В) даны диаметр и длина
камеры сгорания во время испытаний.
Пример: Мощность 650 Мкал/час:
Диаметр 60 см – длина 2 метра.
КОММЕРЧЕСКИЕ КОТЛЫ (С) – ВАЖНОЕ
ЗАМЕЧАНИЕ
Горелка RS 160/M BLU может работать
как на котлах с инверсионной камерой
сгорания (два хода пламени), так и на котлах
с камерой сгорания*, в которой три хода
дымовых газов и которая имет более
высокие показатели по выбросам NOx.
Максимальная толщина передней
стенки котла не должна превышать 250 мм
(смотри рисунок С).
Если же горелку необходимо
поставить на котел или печь, размеры
камеры сгорания которых, довольно
значительно отличаются от значений,
приведенных на графике (В), то
рекомендуется сделать предварительные
расчеты.
(*) Для котлов с инверсионной камерой сгорания (двухходовые котлы) имеется специальный комплект для
уменьшения СО, который можно заказать при необходимости. Этот комплект состоит из 5 трубок для газа,
которые идентичны тем 5 трубкам, которые уже установлены в головке горелки. При стандартных
условиях поставки в головке горелки уже имеется второй комплект трубок, из которых газ выходит в
другом направлении, не так, как из предыдущих трубок. Трубки из данного дополнительного НАБОРА
заменяют эту вторую группу трубок, в результате чего все трубки получаются одинаковыми.
После установки данного дополнительного КОМПЛЕКТА трубок, проверьте эффективность их работы,
сделав анализ продуктов горения.
