10

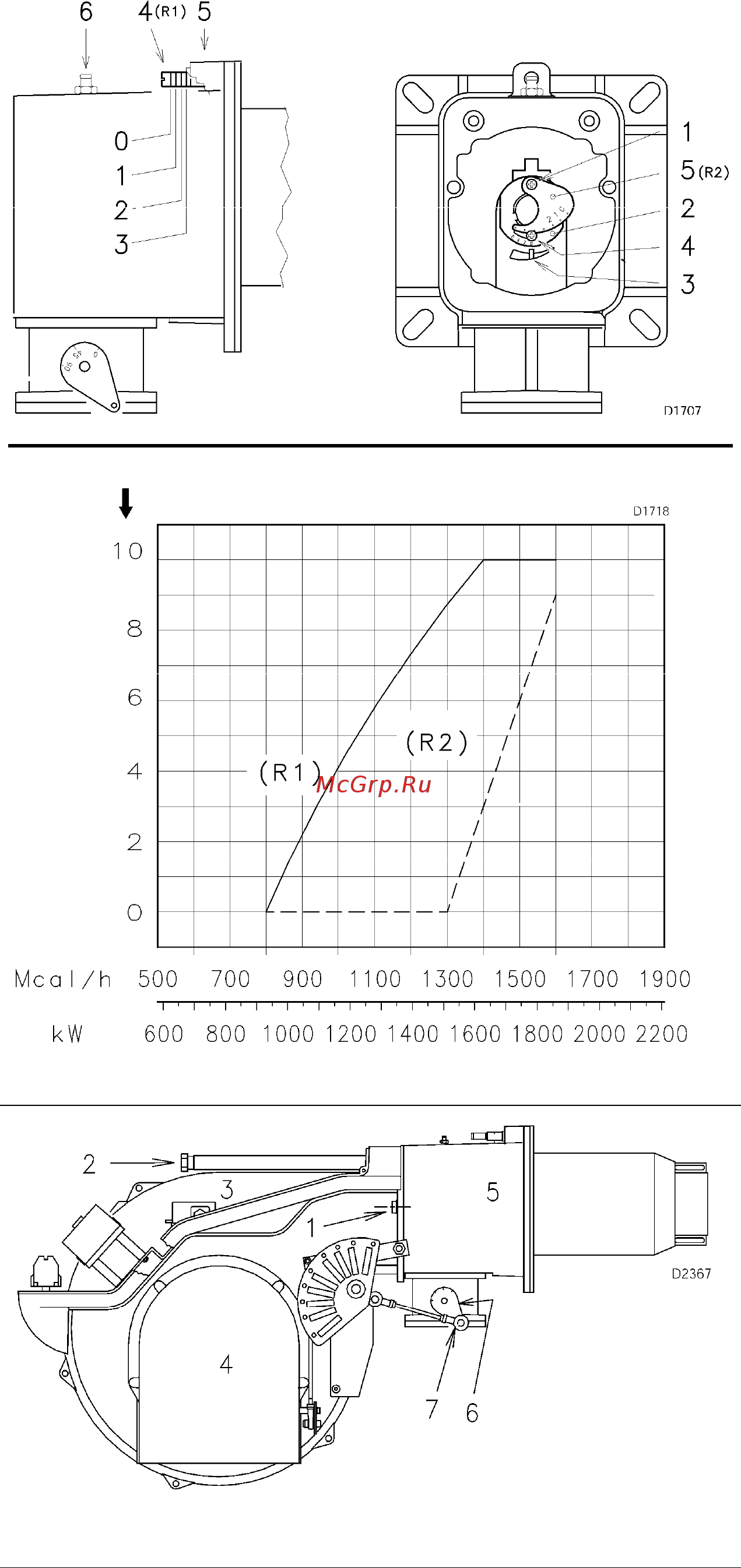

(А) (В)
номер риски
Максимальная мощность горелки
(С)
(D)
РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
Теперь, на данном этапе установки,
головка и соединительная муфта
закреплены на котле, как показано на
рисунке (А). На данном этапе особенно
удобно отрегулировать головку горелки.
Данная регулировка зависит только от
заданной максимальной мощности
горелки.
Поэтому, прежде чем регулировать
головку горелки, необходимо настроить
этот параметр.
Имеется две регулировки головки:
• регулировка внешнего воздуха R1
• регулировка центрального воздуха R2.
На графике (С) найдите риску для:
¾ Регулировки внешнего воздуха R1 (А)
Поверните винт (4) (рисунок А), пока
нужная вам риска не совпадет с внешней
плоскостью фланца (5)(А).
ВАЖНОЕ ЗАМЕЧАНИЕ: Для того чтобы
облегчить эту регулировку, ослабьте
винт (6) (рисунок А), выполните
регулировку, а затем затяните его.
¾ Регулировка центрального воздуха
R2 (В)
Ослабьте 3 винта (1) (рисунок В) и
поверните регулировочное кольцо (2)
таким образом, чтобы выбранная риска
совпала с меткой (3). Затяните 3 винта(1).
Пример:
RS 160/M BLU. Мощность горелки=1500кВт
Из графика (С) находим, что для данной
мощности необходимо выполнить
следующие регулировки:
• Внешний воздух R1 = риска 8,6
• Центральный воздух R2 = риска 0.
ЗАМЕЧАНИЯ
Регулировка R2 (график С) является
приблизительной. По возможности
рекомендуется оставлять регулировочное
кольцо всегда закрытым (риска 0) если же
необходимо забирать воздух, то можно
повернуть кольцо в соответствии с
графиком (С).
На графике (С) показана
оптимальная регулировка для такого типа
котлов, который показан на рисунке (В) на
странице 6. Убедитесь в том, что процесс
горения идет правильно и без пульсаций.
По окончании регулировки головки
горелки, вновь установите горелку на
направляющие (3) (рисунок D) и сдвиньте
ее по направляющим до расстояния
приблизительно 100 мм от
соединительной муфты (4) (рисунок D) –
горелка находится в положении,
показанном на рисунке (В) на странице 9
– вставьте провод датчика и провод
электрода, а затем сдвиньте горелку до
соединительной муфты, при этом горелка
должна оказаться в положении, как
показано на рисунке (D).
Установите винты (2) обратно в направляющие (3), при этом установите между ними площадку, на которой
крепятся удлинители и сами удлинители.
Закрепите горелку на соединительной муфте с помощью винтов (1) Наденьте шарнирное соединение (7) на
градуированный сектор (6).
Внимание
В момент закрытия горелки вдоль двух направляющих, надо аккуратно потянуть наружу провод высокого
напряжения и проводок датчика обнаружения пламени, чтобы они не провисали.
