ОПИСАНИЕ ГОРЕЛКИ (А)
(A)

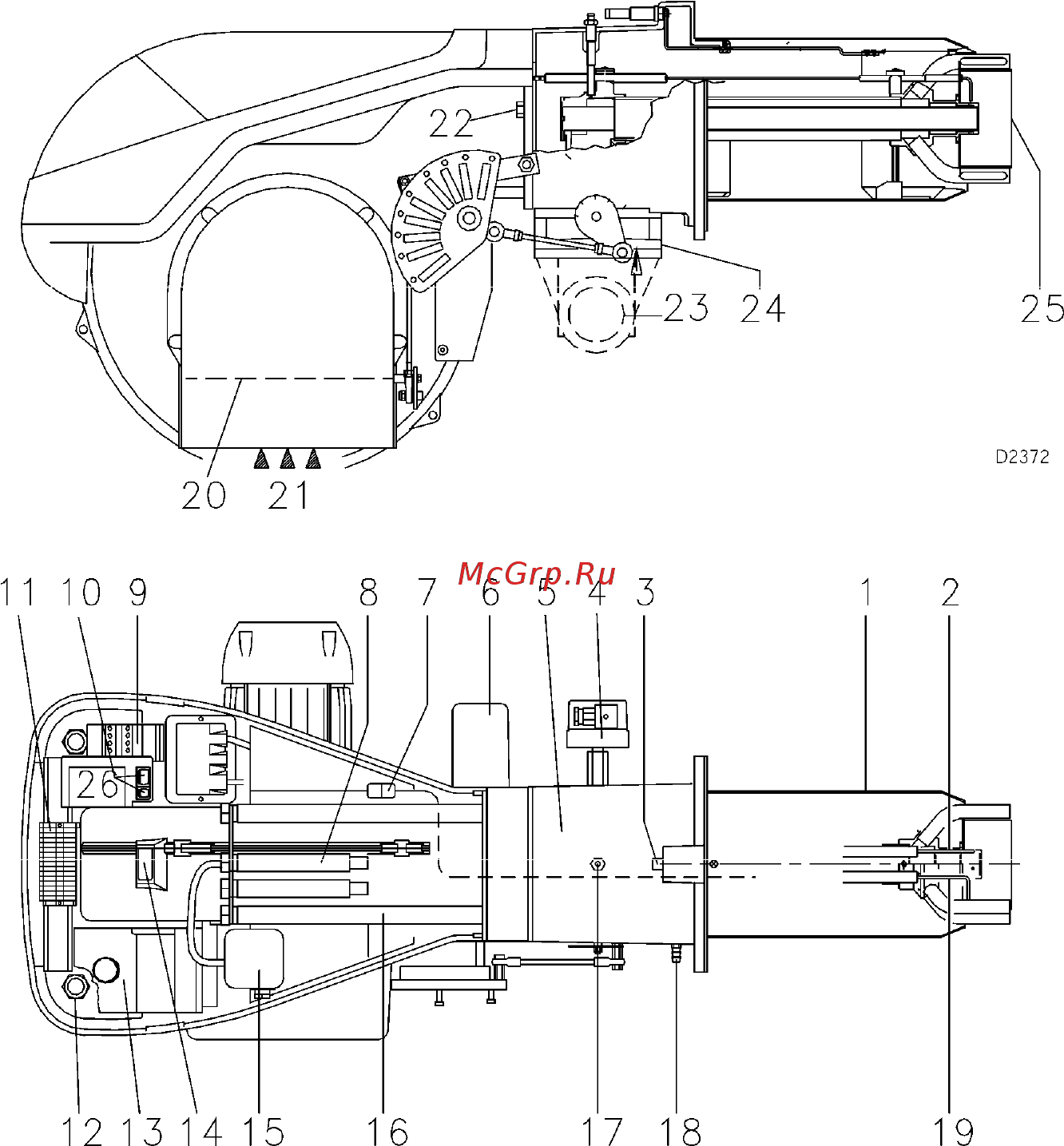

1 Головка горелки
2 Электрод розжига
3 Регулировочный винт головки
горелки
4 Реле максимального давления газа
5 Муфта с фланцем для крепления на
котел
6 Серводвигатель, управляет
дроссельной заслонкой газа и с
помощью эксцентрика с
изменяемым профилем, воздушной
заслонкой.
Во время остановки горелки
воздушная заслонка полностью
закрывается, чтобы уменьшить до
минимума потери тепла из котла,
вызванные тягой из дымохода, куда
попадает воздух из вентилятора.
7 Разъем на проводе датчика
ионизации
8 Удлинители для направляющих (16)
9 Пускатель двигателя и тепловое реле
с кнопкой перезапуска после
аварийной остановки
10 Выключатель, который служит для:
выбора режима работы
автоматический – ручной –
отключено
Кнопка, которая служит для:
увеличения – уменьшения
мощности
11 Клеммная колодка для
электрических соединений
12 Кабельные сальники для
выполнения электрических
подключений, которые должна
выполнять монтажная организация
13 Блок управления (автомат горения)
с сигнальной лампой аварийной
остановки и кнопкой перезапуска
после аварийной остановки
14 Глазок пламени
15 Реле давления воздуха
(дифференциального типа)
16 Направляющие для открывания
горелки и проверки головки горелки
17 Штуцер для замера давления газа и
крепежный винт головки
18 Штуцер для замера давления
воздуха
19 Датчик контроля наличия пламени
20 Воздушная заслонка
21 Вход воздуха в вентилятор
22 Винты для крепления вентилятора к
соединительной муфте
23 Трубопровод подачи газа
24 Дроссельная газовая заслонка
25 Подпорная шайба
26 Подставка для крепления
регулятора мощности RWF40
Аварийная остановка горелки бывает двух видов:
• АВАРИЙНАЯ ОСТАНОВКА НА АВТОМАТЕ ГОРЕНИЯ (БЛОКЕ УПРАВЛЕНИЯ):
Если загорится кнопка (13) (А) на автомате горения, это означает, что произошла аварийная
остановка горелки. Для перезапуска после аварийной остановки нажмите кнопку.
• АВАРИЙНАЯ ОСТАНОВКА ДВИГАТЕЛЯ:
для перезапуска после аварийной остановки нажмите кнопку на реле тепловой защиты (9) (рисунок
А).
