14

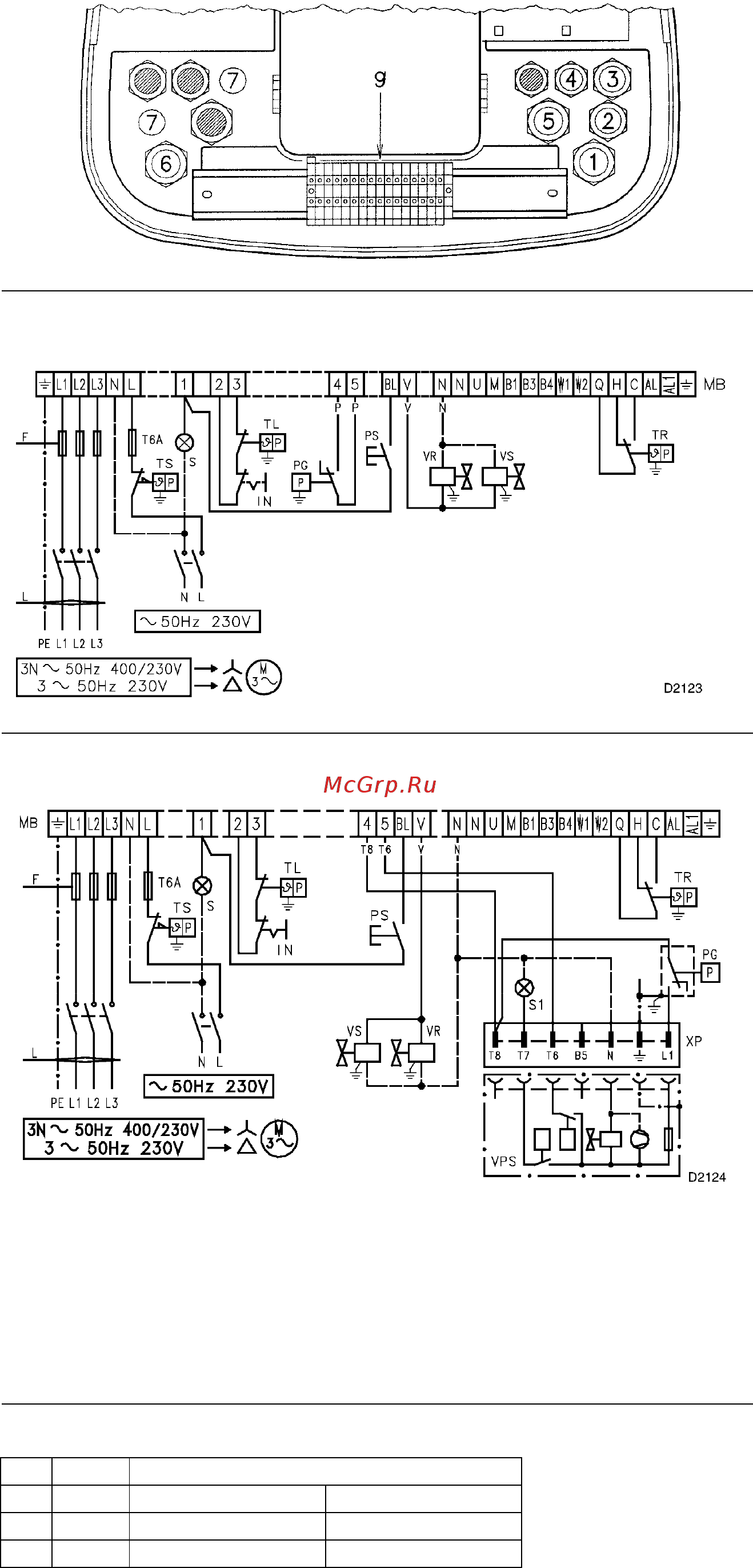

(А)
RS 160/M BLU
БЕЗ БЛОКА КОНТРОЛЯ ГЕРМЕТИЧНОСТИ КЛАПАНОВ ГАЗА
(В)
RS 160/M BLU
С БЛОКОМ КОНТРОЛЯ ГЕРМЕТИЧНОСТИ КЛАПАНОВ ГАЗА
(С)
ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Используйте гибкие кабели:
• если изоляция из ПВХ – то не хуже
чем изоляция типа Н05 VV-F
• если изоляция из резины – то не
хуже чем изоляция типа Н05 RR-F
Все кабели, которые
присоединяются к клеммной колодке
горелки (9) (рисунок А),
пропускаются через кабельные
сальники.
Можно по-разному
использовать кабельные сальники; в
качестве примера приведем один из
способов:
1 – Pg 13,5 трехфазное питание
2 – Pg 11 однофазное питание
3 – Pg 11 дистанционное
управление TL
4 – Pg 9 дистанционное
управление TR или
датчик (RWF40)
5 – Pg 13,5 клапаны газа
6 –Pg 13,5 реле давления газа или
устройство контроля герметичности
клапанов
7 – Pg 11 проделайте отверстие,
если вы хотите
добавить еще один
вывод.
СХЕМА (В)
Электрическое подключение
горелок RS 160/М BLU без блока
контроля герметичности клапанов
газа.
СХЕМА (С)
Электрическое подключение
горелок RS 160/М BLU с блоком
контроля герметичности клапанов
газа VPS
Контроль герметичности
клапанов газа происходит
непосредственно перед каждым
запуском горелки.
Плавкие предохранители на
схемах (В-С), смотри таблицу (D).
Если сечение проводов не
указано: используйте сечение 1,5
мм
2
.
RS 160/M BLU
230 Вольт 400 Вольт
F А T25 T20
L мм
2
2,5 2,5
(D)
