11

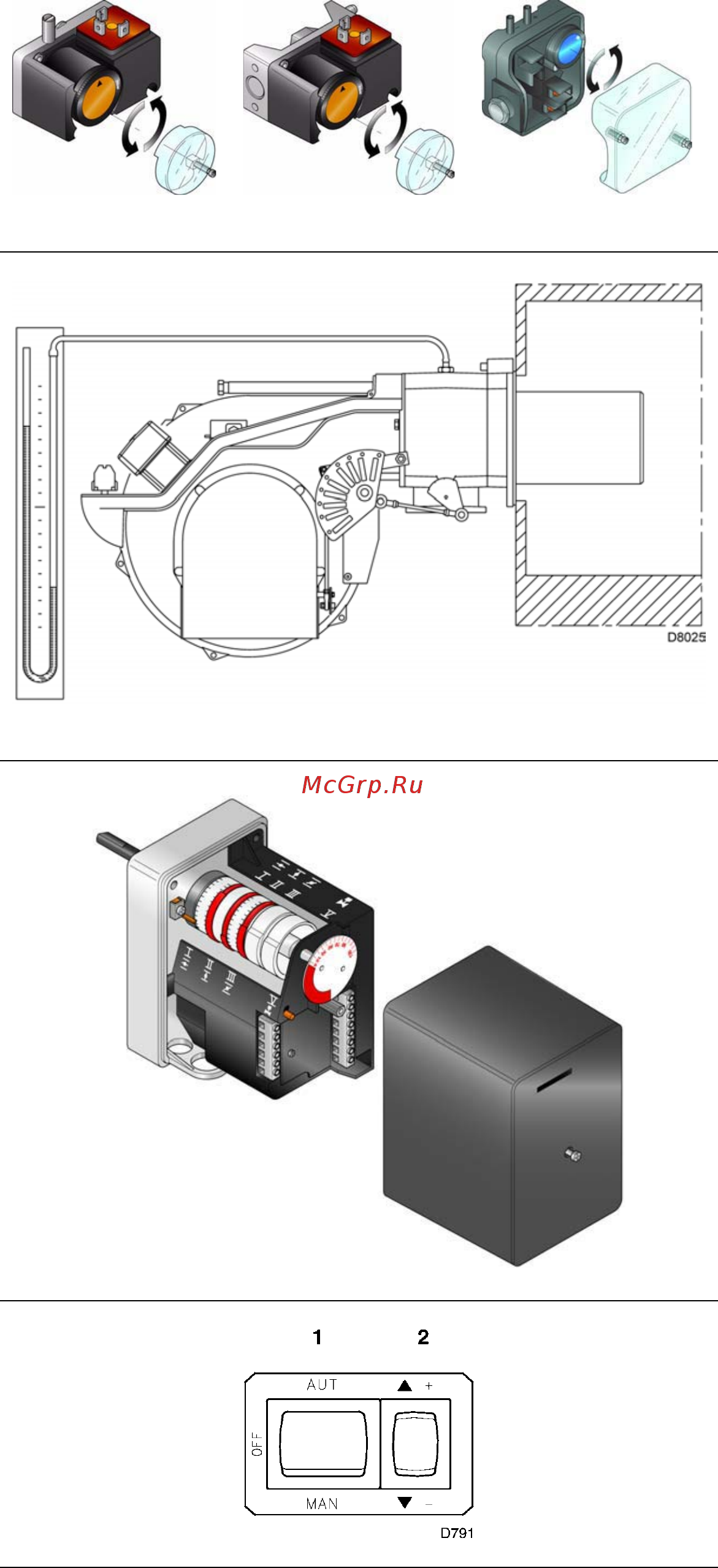

НАСТРОЙКА ПЕРЕД РОЗЖИГОМ
РЕЛЕ
МИНИМАЛЬНОГО
ДАВЛЕНИЯ ГАЗА
РЕЛЕ
МАКСИМАЛЬНОГО
ДАВЛЕНИЯ ГАЗА
РЕЛЕ ДАВЛЕНИЯ
ВОЗДУХА
(А) (В) (С)
(D)
СЕРВОДВИГАТЕЛЬ
(E)
(F)
Настройка головки горелки, подачи воздуха и
газа уже была описана на странице 8.
Другие настройки, которые необходимо
выполнить:
- Откройте ручные вентили, которые
находятся перед газовой рампой.
- Установите реле минимального давления
газа на начало шкалы (рисунок А).
- Установите реле максимального давления
газа на начало шкалы (рисунок В).
- Установите реле давления воздуха на
начало шкалы (рисунок С).
- Выпустите воздух из трубопровода газа.
Рекомендуется выводить выпускаемый
воздух за пределы здания, через
пластиковую трубку, до тех пор, пока вы
не почувствуете запаха газа.
- Установите U-образный манометр
(рисунок D) на штуцер отбора давления
газа, расположенный на муфте.
Он служит для того, чтобы
приблизительно вычислять максимальную
мощность горелки с помощью таблицы,
приведенной на странице 8.
- Присоедините параллельно двум
электромагнитным клапанам газа VR и VS
две лампочки или тестер для контроля
момента подачи напряжения.
В этом нет необходимости, если каждый
электромагнитный клапан имеет
сигнальную лампочку, которая включается
в момент подачи напряжения.
Перед розжигом горелки рекомендуется
отрегулировать газовую рампу таким
образом, чтобы розжиг происходил в
максимальной безопасности, то есть при
небольшом расходе газа.
СЕРВОДВИГАТЕЛЬ (Е)
Серводвигатель одновременно управляет
положением воздушной заслонки и
дроссельного клапана газа, с помощью
кулачка с изменяемым профилем. Он
осуществляет вращение на 130° за 42
секунды.
