4

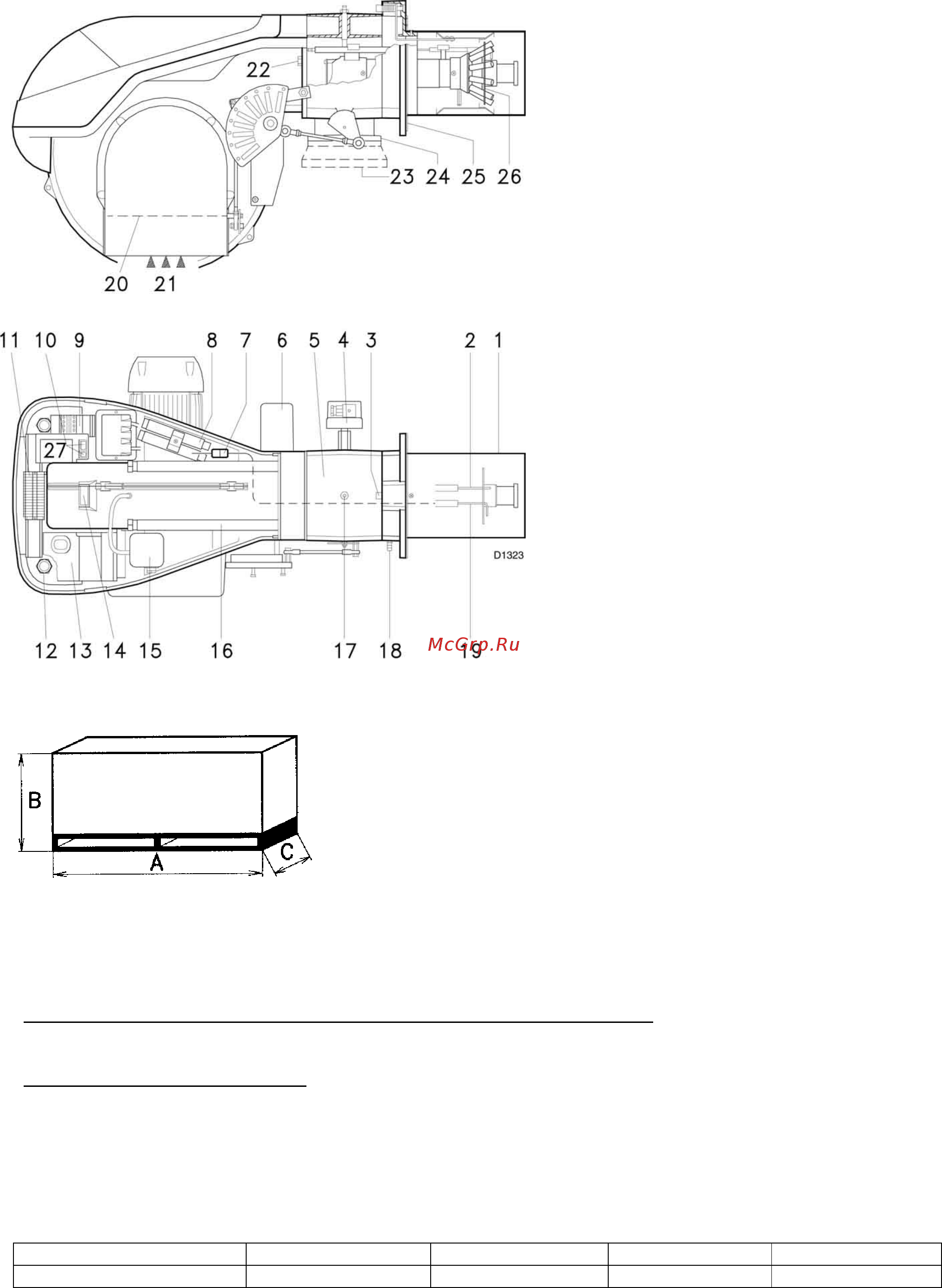

ОПИСАНИЕ ГОРЕЛКИ
рис 1
рис 2
1 Головка горелки
2 Электрод розжига
3 Регулировочный винт головки горелки
4 Реле максимального давления газа
5 Соединительная муфта
6 Серводвигатель, управляет дроссельной
газовой заслонкой и, с помощью
эксцентрика с изменяемым профилем,
воздушной заслонкой.
Во время остановки горелки воздушная
заслонка полностью закрывается, чтобы
уменьшить до минимума потери тепла из
котла, вызванные тягой из дымохода, куда
попадает воздух из вентилятора.
7 Разъем на проводе датчика ионизации
8 Удлинители для направляющих (16)
9 Магнитный пускатель двигателя и реле
тепловой защиты с кнопкой перезапуска
после аварийной остановки
10 Переключатели режимов работы:
-автоматический – ручной режим –
выключено
-увеличение - уменьшения мощности
11 Клеммная колодка
12 Кабельный сальник для проводов для
электрических подключений, выполняемых
монтажной организацией
13 Блок управления (автомат горения) с
сигнальной лампой аварийной остановки и
кнопкой перезапуска после аварийной
остановки
14 Глазок контроля пламени
15 Реле минимального давления воздуха
(дифференциального типа)
16 Направляющие для открывания горелки и
проверки головки горелки
17 Штуцер для замера давления газа и
крепежный винт головки
18 Штуцер для замера давления воздуха
19 Датчик для контроля наличия пламени
20 Воздушная заслонка
21 Вход воздуха в вентилятор
22 Винты для крепления вентилятора к
соединительной муфте
23 Трубопровод подачи газа
24 Дроссельная газовая заслонка
25 Фланец для крепления к котлу
26 Подпорная шайба
27 Крепежная площадка для установки
регулятора мощности RWF40
Аварийная остановка горелки может произойти по двум причинам:
Аварийная остановка из-за блока управления (автомата горения)
: загорается кнопка на блоке
управления (13 )рис1 и предупреждает об аварийной остановке горелки.
Для возобновления работы нажмите кнопку.
Аварийная остановка двигателя
: Для возобновления работы нажмите кнопку на реле тепловой защиты
(9) рис 1
УПАКОВКА – ВЕС
Указаны приблизительные значения рис 2.
• Упаковка горелки установлена на поддон, удобный для подъема погрузчиком. Габаритные размеры и
вес упаковки приведены в таблице.
мм А В С кг
RS 190/М 1400 780 1000 82
