Инструкция по эксплуатации Страница: 6

Riello RS 190/M t.c. [6/32] Давление газа давление газа

ДАВЛЕНИЕ ГАЗА

кВт 1 2

MBD 420

CTD

MBC 1200 SE

50 CT

MBC 1900 SE

FC 65 СT

MBC 3100 SE

FC 80 СT

1280 7,0 1,8 28,6 10,3 7,2 4,8

1400 7,3 2,0 33,5 12,1 8,2 5,2

1500 7,6 2,2 37,7 13,6 9 5,5

1600 8,0 2,5 41,8 15,2 9,9 5,8

1700 8,7 2,8 46 16,7 10,7 6,1

1800 9,3 3,0 50,2 18,2 11,6 6,5

1900 10,2 3,2 54,3 19,8 12,5 6,8

2000 11,3 3,4 59,3 21,6 13,6 7,3

2100 12,5 3,7 64,4 23,5 14,8 7,7

2290 15,0 4,3 74,1 27,1 17 8,6

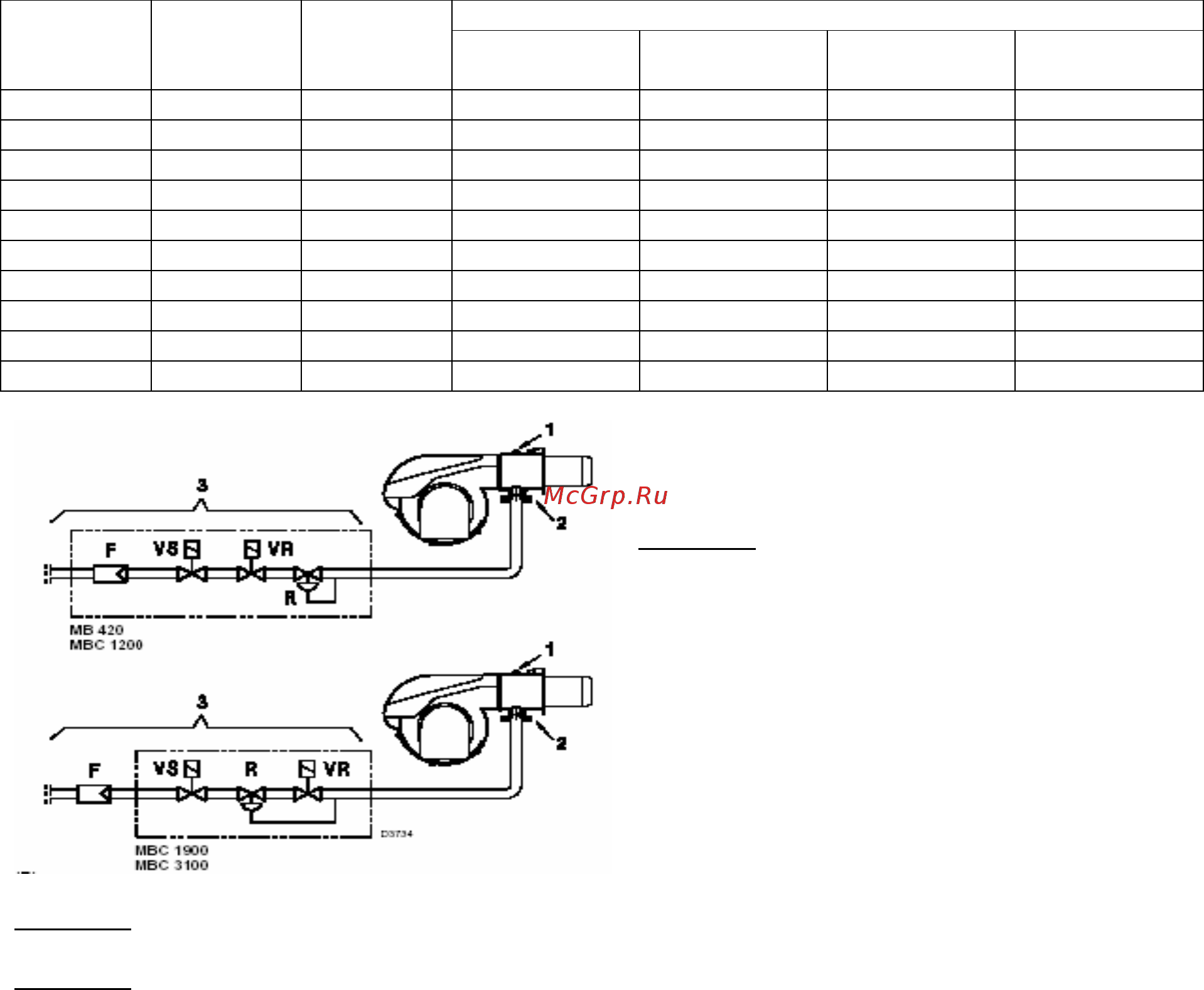

рис 6

В таблице приведены значения минимальной

потери давления в мбар в зависимости от

максимальной мощности горелки.

Колонка 1

Потеря давления в головке горелки.

Давление газа измерено на штуцере отбора газа

(1) (рис 6), при условии:

• Давление в камере сгорания 0 мбар;

• Горелка работает на максимальной мощности;

• Головка отрегулирована как показано на

графике (С) на странице 11

Колонка 2

Потеря давления на дроссельной газовой заслонке (2) (рис 6) при максимальном открытии: 90°.

Колонка 3

Потеря давления на газовой рампе (3) (рис 6), которая включает в себя: регулировочный клапан

VR, предохранительный клапан VS (оба при максимальном открытии), стабилизатор давления R,

фильтр F.

Приведенные в таблице значения соответствуют условиям:

Природный газ G20 низшая теплотворная способность 10 кВт*ч/нм

(8,60 Мкал/нм

). Если

необходимо узнать приблизительную мощность горелки на максимальной мощности:

- вычтите из давления газа на штуцере (1) (рис 6) давление в камере сгорания

- в таблице в 1-й колонке найдите наиболее близкое к полученному давлению значение

- слева прочтите мощность, которая ему соответствует.

Пример:

• работа на максимальной мощности

• природный газ G20, низшая теплотворная способность 9,45 кВт*ч/нм

• давление газа на штуцере отбора давления (1) рис 6 = 11,0 мбар

• давление в камере сгорания = 3,0 мбар 11 – 3 = 8 мбар

Давлению 8,0 мбар, колонка 1, в таблице соответствует мощность 1600 кВт.

Это значение используется как первое приближение. После этого реальная мощность измеряется с

помощью счетчика.

Если же вы наоборот хотите узнать давление газа, которое будет на штуцере отвода давления (1)

рис 6, при условии что вы зафиксировали мощность при которой должна работать горелка на 2-й

ступени, действуйте следующим образом:

- найдите в таблице ближайшее к заданному значение мощности

- справа, в колонке 1, прочтите давление на штуцере отвода давления (1)

- сложите давление в камере сгорания с этим значением.

Пример:

• требуемая максимальная мощность горелки – 1600 кВт

• природный газ G20 низшая теплотворная способность 9,45 кВт*ч/нм

• давление газа при мощности 1600 кВт = 8,0 мбар

• давление в камере сгорания = 3 мбар 8 + 3 = 11 мбар

это и будет давление, которое должно быть на штуцере отвода давления (1) рис 6.
