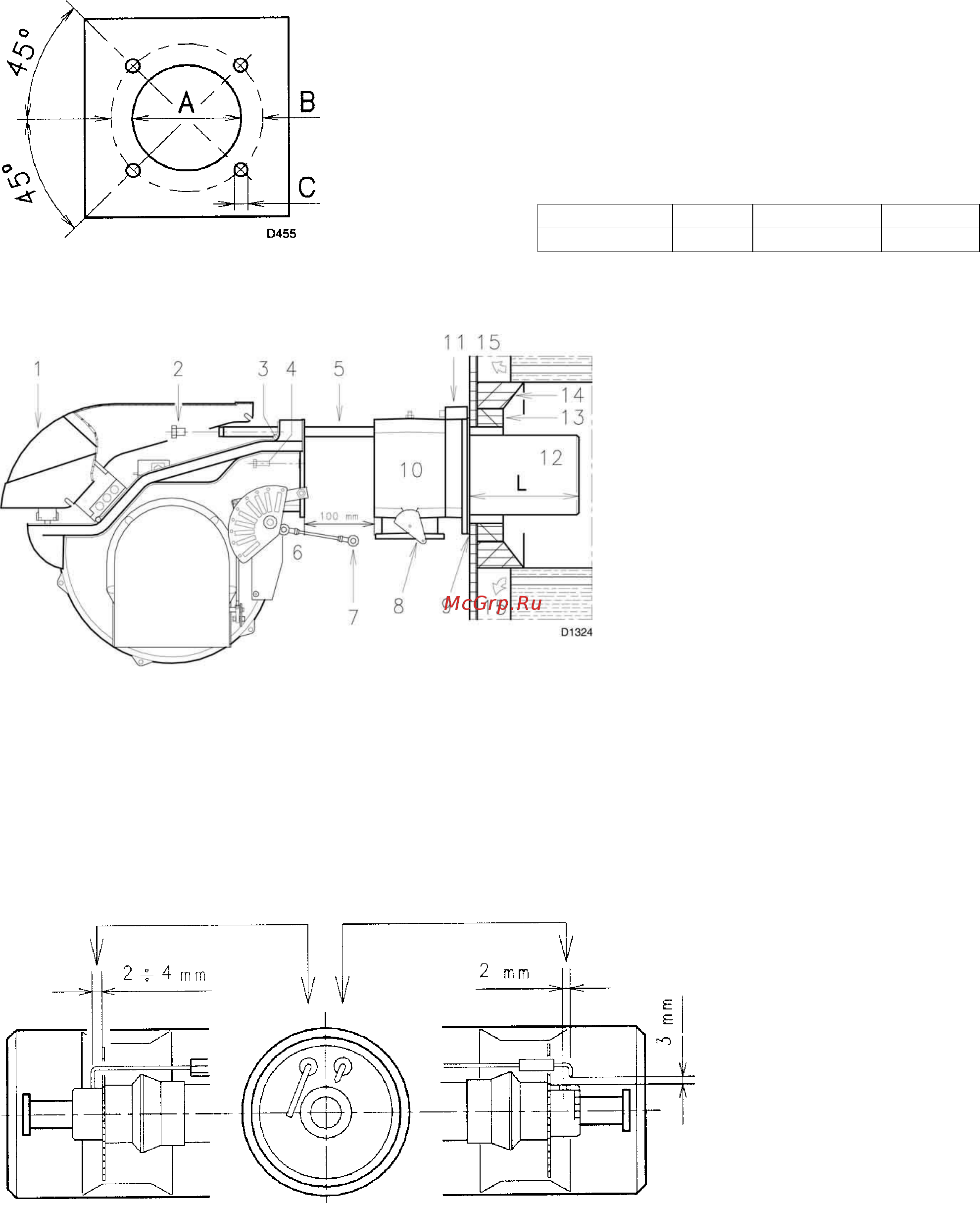

Riello RS 190/M t.c. [7/32] Длина головки

ФЛАНЕЦ КОТЛА

рис 7

Просверлите отверстия во фланце котла,

который закрывает камеру сгорания, как

показано на рис 7.

Расположение отверстий с резьбой

можно разметить с помощью

теплоизоляционной прокладки, которая входит

в комплект поставки горелки.

мм A B C

RS 190/М 230 325-368 М 16

ДЛИНА ГОЛОВКИ

рис 8

Длина головки выбирается в

соответствии с инструкциями

производителя котлов, но в любом

случае, она должна быть больше,

чем толщина дверцы котла, включая

толщину огнеупорного материала.

Длина головки L (мм), свободно 372

мм.

Для котлов, у которых

дымовые газы выходят спереди (15)

рис 8, или с инверсионной камерой

сгорания, установите защиту (13)

рис 8 из огнестойкого материала

между огнеупорной защитой котла

(14) и головкой (12).

Данная защитная прокладка не должна препятствовать выниманию головки.

На котлы, передняя часть которых охлаждается водой, не требуется ставить огнеупорную прокладку (13)

– (14) рис 8, если только это не требует производитель котла.

КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ

Перед тем, как устанавливать горелку на котел, через головку горелки убедитесь, что датчик и

электрод установлены правильно, как показано на рис 9.

ДАТЧИК ЭЛЕКТРОД

рис 9
