Riello RS 190/M t.c. [18/32] Правильный розжиг n количество секунд с момента 0

РАБОТА ГОРЕЛКИ

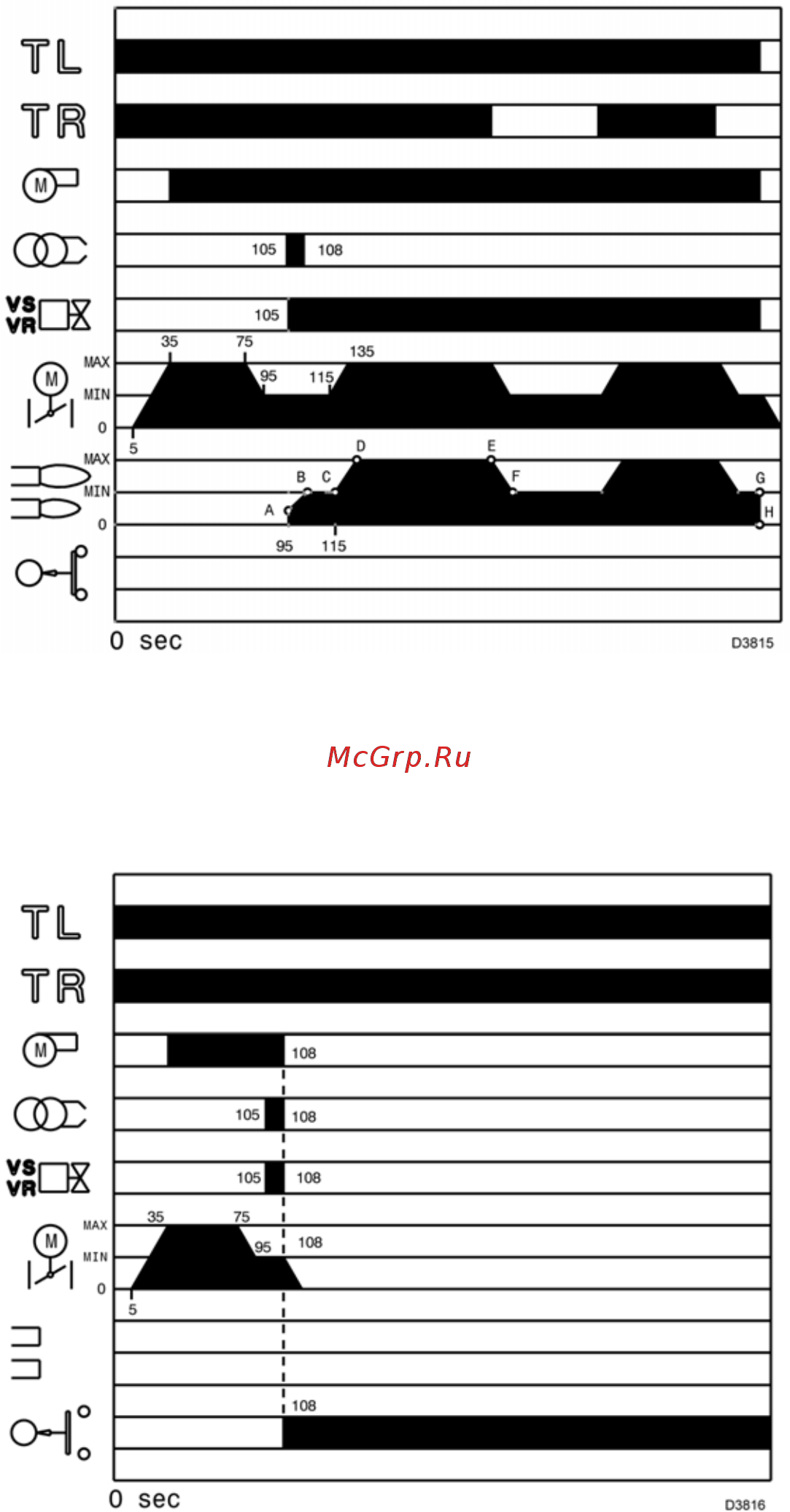

ПРАВИЛЬНЫЙ РОЗЖИГ

(n° = количество секунд с момента 0)

(А)

РОЗЖИГА НЕ ПРОИЗОШЛО

(В)

ПУСК ГОРЕЛКИ (рис. А)

• 0с: замыкание TL

• 5 с :начинается программа автомата горения

(блока управления). Включается

серводвигатель: он поворачивается вправо

до угла 130°, то есть до срабатывания

контакта на кулачке I (рис. Е на стр. 11).

• 35с: Воздушная заслонка устанавливается в

положение максимальной мощности.

Включение двигателя вентилятора.

Начинается этап предварительной продувки.

• 75 с : Серводвигатель поворачивается вправо

до угла, заданного на кулачке III (рис. Е на

стр. 12), минимальная мощность.

• 95 c: Воздушная заслонка и дроссельная

заслонка газа устанавливаются в положение,

соответствующее минимальной мощности

(кулачок III на 65°) (рис. Е на стр. 11).

• 105 с: На электроде розжига проскакивает

искра.

Открываются предохранительный клапан VS

и регулировочный клапан VR, быстрое

открывание. Происходит розжиг на

маленькой мощности, точка А. Мощность

постепенно увеличивается, медленное

открывание клапана, и достигает уровня

минимальной мощности MIN, точка В.

• 108с: Искра пропадает.

• 115с: Заканчивается цикл пуска автомата

горения (блока управления).
