ТРУБОПРОВОД ПОДАЧИ ГАЗА (А)
(А)
(В)
ГАЗОВЫЕ РАМПЫ, ПРОШЕДШИЕ ИСПЫТАНИЯ В
СООТВЕТСТВИИ СО СТАНДАРТОМ EN 676
Газовые рампы L 8
11
тип A
11
Тип В
Код Модель Ø C.T. Код Код L3 код L3
3970221
MBC-1200-SE-50
2"
-
3010344 3000826 300
- -
3970225 MBC-1200-SE-50 CT 2" ♦
-
3000826 300
- -
3970222 MBC-1900-SE-65 FC DN65
-
3010344 3010221 400 3010369 10
3970226 MBC-1900-SE-65 FC CT DN65 ♦
-
3010221 400 3010369 10
3970223 MBC-3100-SE-80FC DN80
-
3010344 3010222 400
- -
3970227 MBC-3100-SE-80FCCT DN80 ♦
-
3010222 400
- -
3970224 MBC-5000-SE-100 FC DN 100
-
3010344 3010223 400 3010370 50
3970228 MBC-5000-SE-100 FC CT DN 100 ♦
-
3010223 400 3010370 50
(С)
Газовая рампа должна присоединяться к
горелке справа, через фланец (1)
(Рисунок А).
Если возникнет необходимость подвести
газовую рампы с левой стороны горелки,
отвинтите гайки и болты (3) и (4), снимите
фланцевую заглушку (2) с
соответствующей прокладкой, установите
её на фланец (1) и навинтите на место
гайки и болты.
Замечание
После установке рампы, проверьте
утечки газа.
ГАЗОВАЯ
РАМПА (В)
Она прошла испытания по стандартам EN
676 и поставляется отдельно от горелки,
согласно коду, приведенному в таблице
(С).

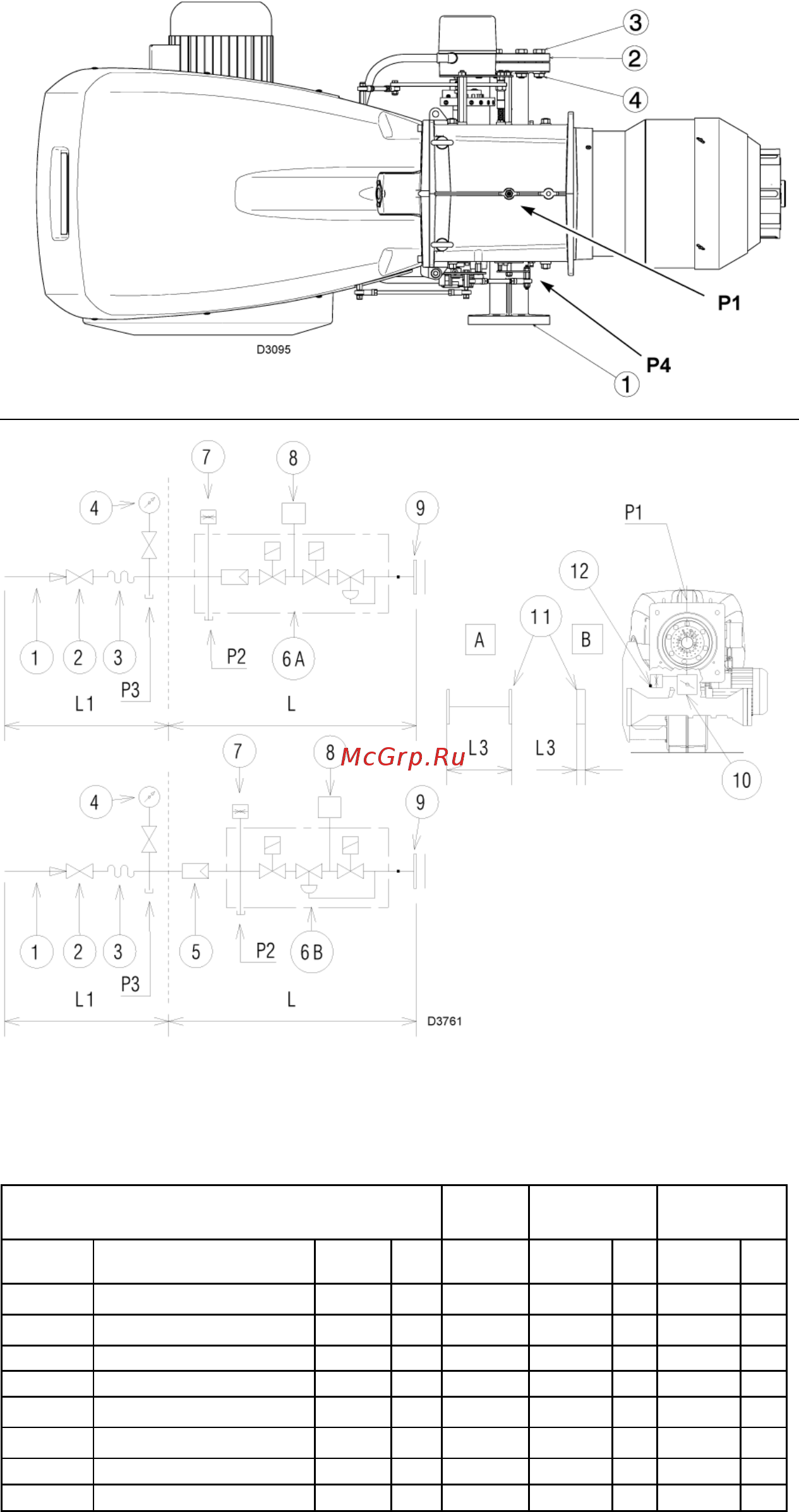

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ (В)
1 – трубопровод, по которому подается газ
2 – ручной вентиль
3 – антивибрационная вставка
4 – манометр с кнопочным вентилем
5 – фильтр
6А – Multibloc «с резьбой», включает в
себя:
- фильтр (сменный)
- рабочий клапан
- регулятор давления
6В – Multibloc «с фланцем», включает в
себя:
- предохранительный клапан
- рабочий клапан
- регулятор давления
7 – реле минимального давления газа
8 – реле давления для контроля
герметичности. Поставляется
отдельно, его код указан в таблице
(С). В соответствии со стандартом EN
676, для горелок с максимальной
мощностью более 1200 кВт
обязательно должен производиться
контроль герметичности.
9 – прокладка
10 – дроссельная заслонка для
регулирования подачи газа
11 – адаптер газовая рампа – горелка
12 – реле максимального давления газа
Р1 – давление газа на головке горелки,
смотри рисунок (А).
Р2 – давление перед
клапанами/регулятором
Р3 – давление перед фильтром
Р4 – давление воздуха на головке
горелки, смотри рисунок (А).
L – газовая рампа, поставляется отдельно
от горелки, в соответствии с кодом,
указанным в таблице (С)
L1 – часть контура, которая должна
выполняться монтажной
организацией.
