8

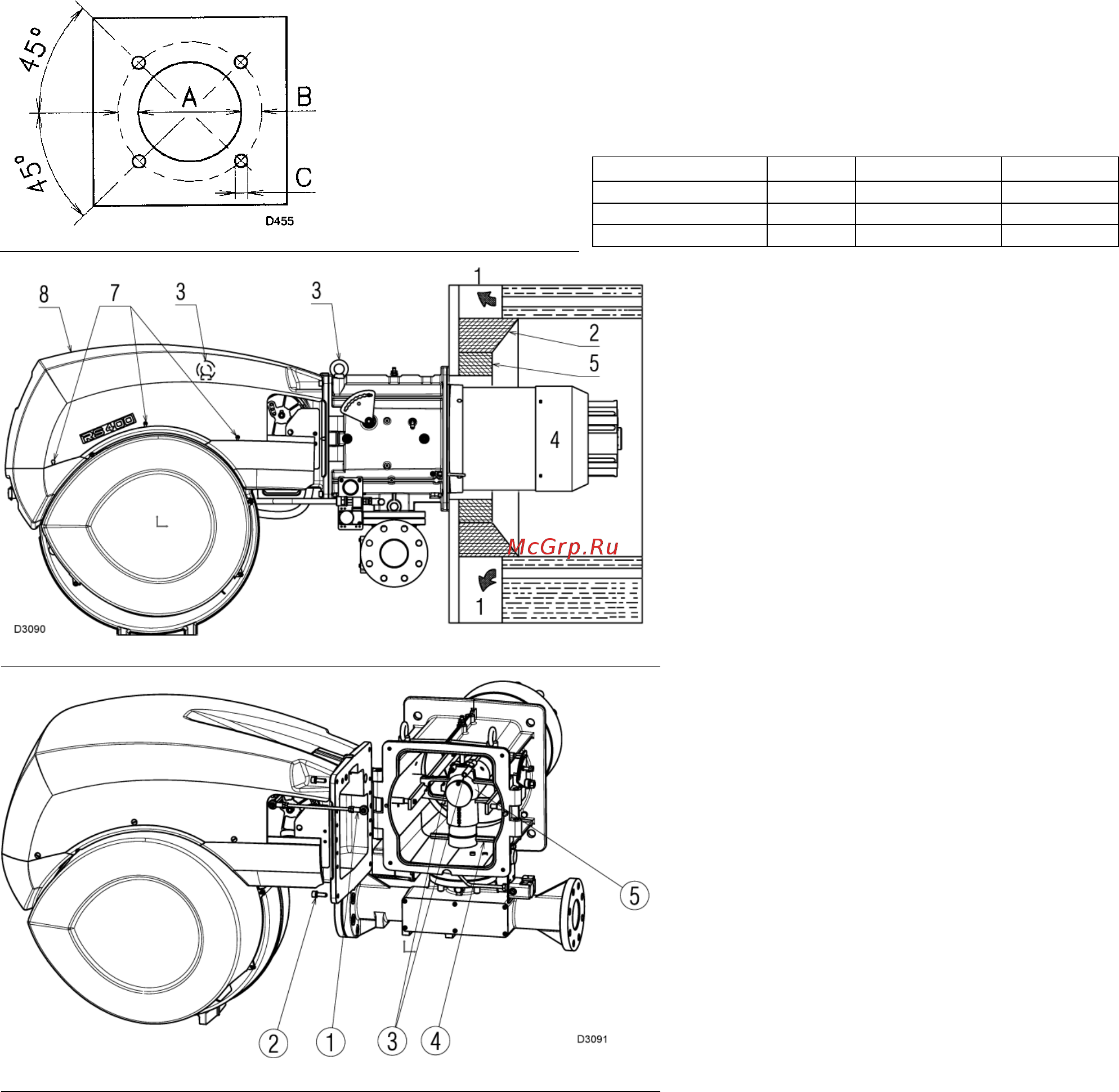

МОНТАЖ
(А)
ФЛАНЕЦ КОТЛА (А)
Просверлите отверстия во фланце котла, который
закрывает камеру сгорания, как показано на рисунке (А).
Расположение отверстий с резьбой можно разметить с
помощью теплового экрана, который входит в комплект
поставки горелки.
мм A B C
RS 300-400/EV BLU 350 452 M18
RS 500/EV BLU 400 452 M18
RS 800/EV BLU 400 495 M18
(В)
(C)
ДЛИНА ГОЛОВКИ (В)
Длина головки подбирается в соответствии с
рекомендациями производителя котла, но в
любом случае она должна быть больше, чем
толщина дверцы котла, включая толщину
огнеупорного материала.
Д
ля котлов, у которых дымовые газы проходят
спереди (1), или с инверсионной камерой
сгорания, установите защиту (5) из огнеупорного
материала между огнеупорной защитой котла (2)
и головкой (4).
Данная защитная прокладка не должна
препятствовать выниманию головки.
На котлы, передняя часть которых охлаждается
водой, не требуется ставить огнеупорную
прокладку (2) – (5) (рисунок В), если только это
не требует производитель котла.
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (B)
• Снимите винты (7), которые держат кожух (8) и
поднимите горелку с помощью
соответствующего подъемного механизма.
Подъемное устройство зацепляется за рым-
болты (3) (рисунок В).
• Наденьте защитную огнеупорную прокладку,
которая входит в комплект поставки на головку
(4) (рисунок В).
• Вставьте всю горелку в отверстие в котле,
которое должно быть соответствующим
образом подготовлено (рисунок А), и закрепите
ее болтами, входящими в комплект поставки.
Соединение котел-горелка должно быть
герметичным.
Д
ОСТУП К ВНУТРЕННИМ КОМПОНЕНТАМ
ГОЛОВКИ (рисунок С)
• Снимите 4 крепежных болта (2), отсоедините
тягу рычага перемещения головки (1) и
откройте горелку, повернув её на шарнире, как
показано на рисунке (С).
• Отсоедините провода датчика и электрода (3).
• Отвинтите нижнюю часть колена (4), чтобы
освободить её.
• Выньте внутреннюю часть головки (5).
