Riello RS 400/E BLU [6/34] Габаритные размеры в
![Riello RS 500/EV BLU [6/34] Габаритные размеры в](/views2/1660557/page6/bg6.png)

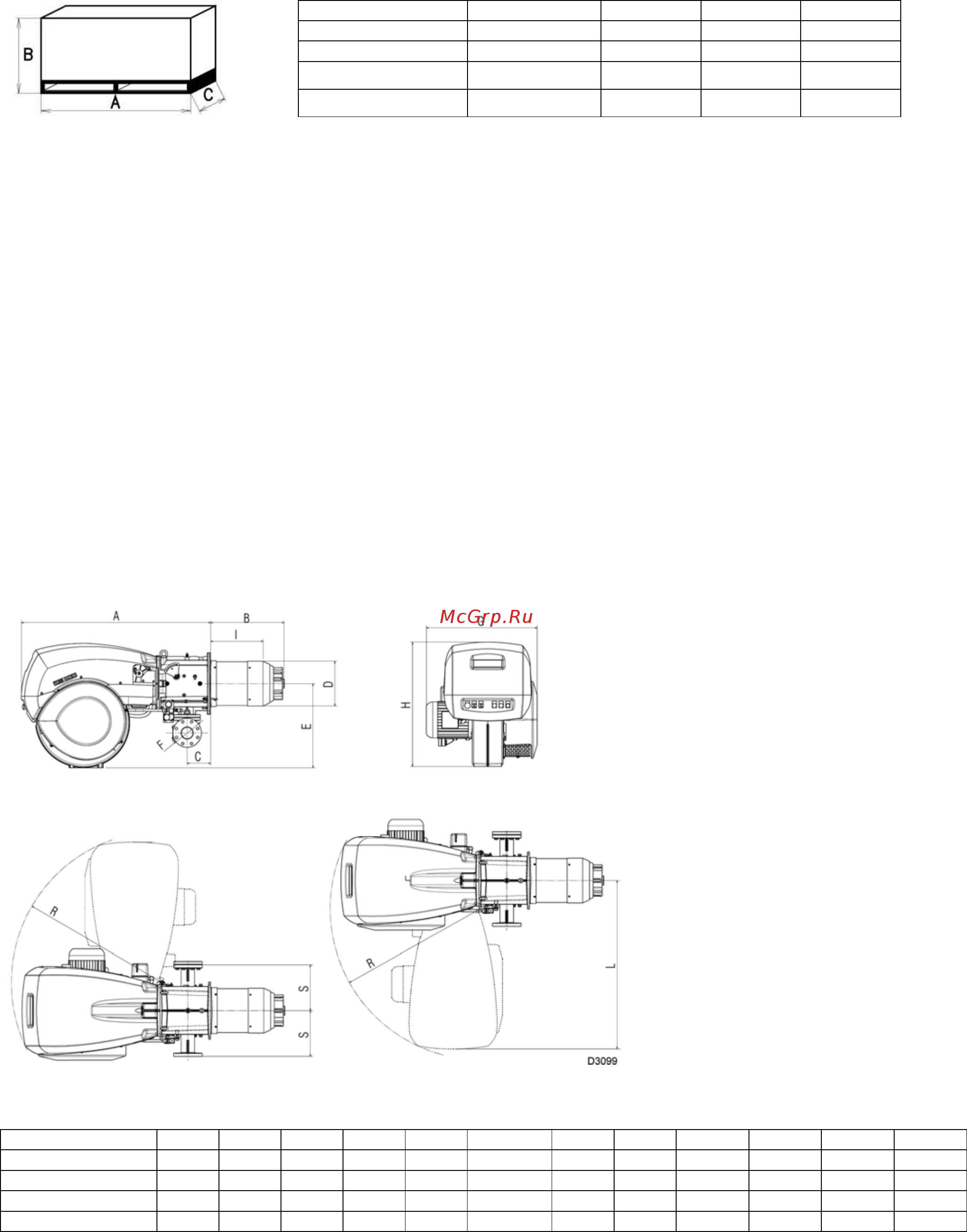

6
мм А
В С кг
RS 300/EV BLU
1960 940 970 230
RS 400/EV BLU
1960 940 970 240
RS 500/EV BLU
1960 940 970 250
RS 800/EV BLU
2035 1090 1195 300
(А)
УПАКОВКА – ВЕС (А)
Указаны приблизительные значения.
• Упаковка горелки установлена на деревянную подставку, удобную для подъема погрузчиком. Габаритные
размеры в упаковке приведены в таблице (A).
• Вес горелки с упаковкой указан в таблице (А).
КОМПЛЕКТАЦИЯ
1 - Прокладка для адаптера газовой рампы
8 - Винты крепежные для адаптера газовой рампы М 16 х 70
1 - Тепловой экран
4 - Винты для крепления фланца горелки к котлу: М 18 х 60
1 - Адаптер для газовой рампы в виде колена (только RS 800/EV BLU) (26) (рис. А на стр. 5)
8 - Шпильки для крепления адаптера газовой рампы к муфте (только RS 800/EV BLU: М16 х 67)
8 - Гайки М16 для крепления адаптера для газовой рампы к муфте (только RS 800/EV BLU)
1 - Кабельный сальник для подводки дополнительных электрических подключений
2 - Дистанционные гайки (смотри рисунок С на странице 20)
1 - Реле давления (для контроля герметичности)
1 - Руководство
1 - Каталог запчастей
ГАБАРИТНЫЕ РАЗМЕРЫ (В)
Указаны приблизительные размеры.
Габаритные размеры горелки
приведены в таблице (В).
Учтите, что для проверки головки
горелки ее необходимо открыть,
повернув заднюю часть на шарнире.
Габаритные размеры открытой горелки
– это значения L и R.
Размер I указан для того, чтобы
определить, какой должна быть
толщина огнеупорного слоя в дверце
котла.
мм A B C D
E F
G H I L R S
RS 300/ЕV BLU
1325 521 164 313 588 DN80 720 867 373 1175 1055 320
RS 400/ЕV BLU
1325 521 164 313 588 DN65 775 867 373 1175 1055 320
RS 500/ЕV BLU
1325 521 164 370 588 DN80 775 867 357 1175 1055 320
RS 800/ЕV BLU
1325 582 164 363 588 DN65 940 867 418 1175 1055 320
(B)
