5

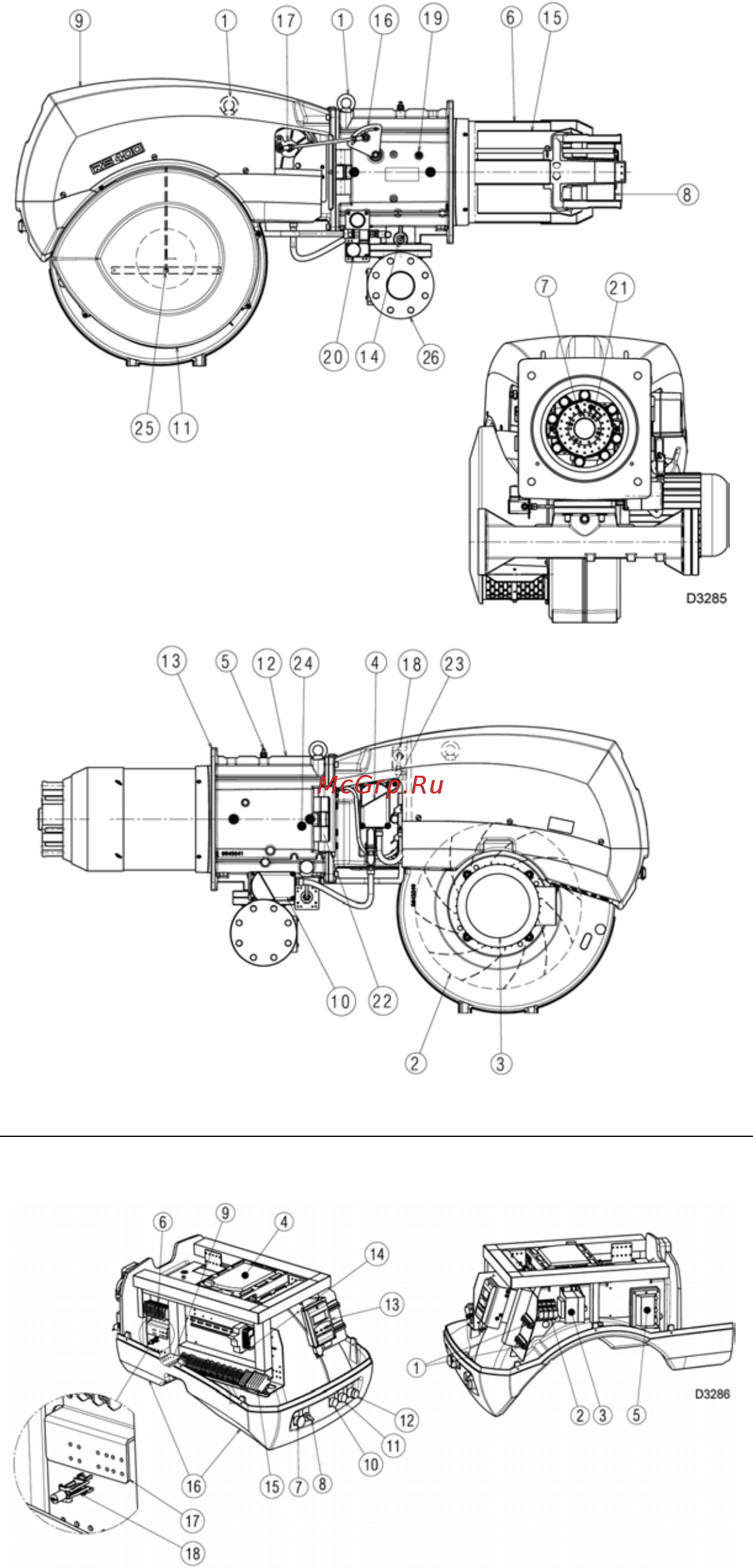

ОПИСАНИЕ ГОРЕЛКИ (А)
(A)
(В)
1 Рым болты для подъема горелки
2 Крыльчатка
3 Двигатель вентилятора
4 Серводвигатель воздушной заслонки
5 Штуцер для замера давления газа на головке
горелки
6 Головка горелки
7 Электрод розжига
8 Диск стабилизации пламени (подпорная шайба)
9 Корпус, закрывающий электрическую часть
10 Серводвигатель дроссельной заслонки газа
11 Вход воздуха в вентилятор
12 Муфта
13 Экран для крепления к котлу
14 Дроссельная заслонка газа
15 Затвор (цилиндр)
16 Рычаг для перемещения головки горелки
17 Шестерни для перемещения воздушной заслонки
18 Реле давления воздуха
19 Штуцер для замера давления воздуха на головке
горелки
20 Реле максимального давления газа со штуцером
давления
21 Датчик контроля наличия пламени
22 Шарнир для открывания горелки
23 Штуцер давления для реле давления воздуха «+»
24 Штуцер давления для реле давления воздуха «-»
25 Датчик оборотов
26 Адаптер для газовой рампы
Горелку можно открывать как справа, так и слева, не
важно с какой стороны будет подаваться топливо.
Когда горелка закрыта, шарнир можно переставить на
противоположную сторону.
ОПИСАНИЕ ЭЛЕКТРИЧЕСКОЙ ЧАСТИ (В)
1 Штекеры – разъемы для подключения датчика
кислорода
2 Выход реле с сухими контактами (без напряжения)
3 Трансформатор электронного кулачка (блока
управления)
4 Блок управления горелкой (электронный кулачок)
5 Трансформатор розжига
6 Клеммная колодка для датчика кислорода
7 Кнопка СТОП
8 Переключатель для выбора режима работы
отключено – автоматический
9 Площадка для экранирования и крепления
экранированных проводов датчиков
регулирования
10 Световой индикатор питания цепи управления
11 Световой индикатор блокировки двигателя
12 Световой индикатор аварийной остановки горелки
и кнопка перезапуска после аварийной остановки
13 Дисплей AZL
14 Клеммная колодка для подключения устройств
цепи управления
15 Клеммная колодка для подключения основного
питания и частотного преобразователя
16 Отверстия для силовых проводов, идущих к щиту и
к частотному преобразователю
17 Площадка для экранирования и крепления
экранированных проводов датчика кислорода
18 Клеммная колодка для экранированных проводов:
внимание служит исключительно для того, чтобы
обеспечить непрерывность экрана провода,
поэтому не затягивайте клеммы слишком сильно
ЗАМЕЧАНИЕ
Аварийная остановка горелки бывает двух видов:
Аварийная остановка на автомате горения (блоке
управления): Если загорается красный световой
индикатор (12) (В) на панели, это означает, что
произошла аварийная остановка горелки.
Для перезапуска после аварийной остановки нажмите
кнопку 12 (В).
Аварийная остановка двигателя: смотри
руководство на частотный преобразователь.
Частотный преобразователь и блок анализа
содержания кислорода подключаются
клиентом/монтажником, согласно документации
(электрическая схема), поставляемой вместе с
горелкой и самими дополнительными устройствами.
