7

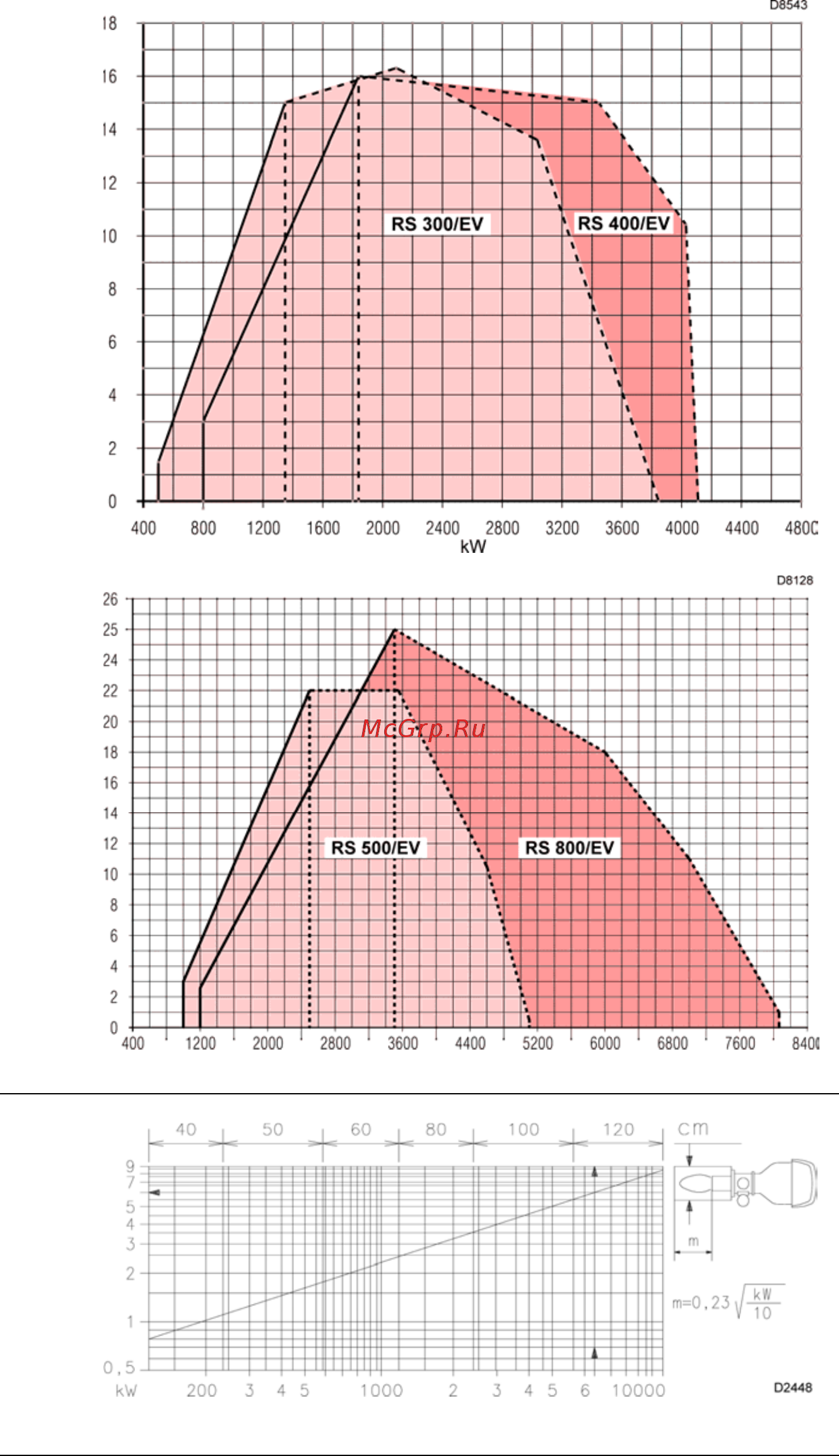

ДИАПАЗОН ПРИМЕНЕНИЯ (рисунок А)
мбар
кВт
мбар
кВт
(A)
Камера сгорания, м
(В)
МАКСИМАЛЬНАЯ МОЩНОСТЬ
выбирается внутри области на графике,
обозначенной пунктирной линией.
МИНИМАЛЬНАЯ МОЩНОСТЬ не должна
быть меньше, чем минимальный предел на
графике:
RS 300/ЕV BLU= 500 кВт
RS 400/ЕV BLU= 950 кВт
RS 500/ЕV BLU= 1000 кВт
RS 800/ЕV BLU= 1200 кВт
Внимание:
РАБОЧАЯ ОБЛАСТЬ была получена при
температуре окружающей среды 20°С и
атмосферном давлении 1013 мбар
(приблизительно 0 метров над уровнем
моря), головка отрегулирована как показано
на странице 9.
КОТЛЫ (В)
Соединение горелка-котел не создаст
проблем, если котел прошел
сертификационные испытания в ЕЭС, а
размеры его камеры сгорания близки к
значениям, полученным из графика (В).
Если же горелку необходимо поставить на
котел, не прошедший сертификационные
испытания СЕ, или если размеры его
камеры сгорания значительно отличаются
от значений, приведенных на графике (В),
то рекомендуется проконсультироваться с
изготовителем.
ИСПЫТАТЕЛЬНЫЙ КОТЕЛ (Рисунок
В)
Диапазоны применения были получены на
специальных испытательных котлах, в
соответствии со стандартом EN 676.
На рисунке (В) даны диаметр и длина
камеры сгорания во время испытаний.
Пример:
Горелка RS 800/ЕV BLU
Мощность 7000 кВт:
Диаметр 120 см – длина 6 метров.
