10

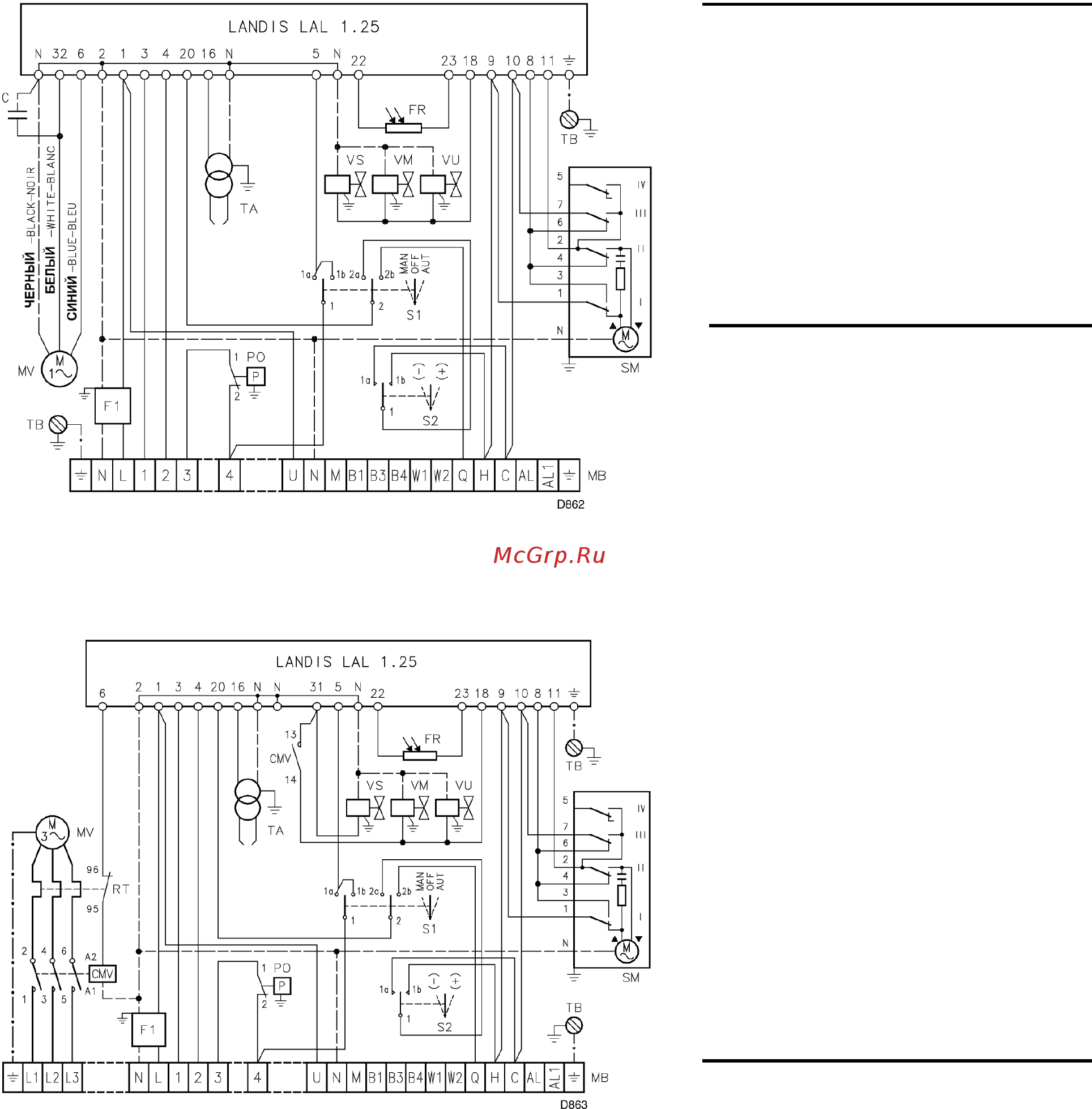

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ,
выполняемая на заводе
RL 28/М
(А)
RL 38 - 50/М
(В)
СХЕМА (А)
Горелки RL 28/М
СХЕМА (В)
Горелки RL 38/М – 50/М
•
Модели RL 38/M и RL 50/M
выпускаются для
электропитания 400 Вольт.
•
Если питание 230 Вольт,
измените подключение
двигателя (вместо звезды
подключите на треугольник) и
настройку реле тепловой
защиты.
ОБОЗНАЧЕНИЯ НА СХЕМАХ (А) –
(В)
С - конденсатор
CMV - контактор двигателя
LAL 1.25 - блок управления
F1 - фильтр против
радиопомех
FR - фотоэлемент
MB - клеммник горелки
MV - двигатель вентилятора
РО - реле давления топлива
RT - реле тепловой защиты
S1 - переключатель режимов
работы: MAN = ручной, AUT =
автоматический, OFF = выключено
S2 - кнопка для:
- = уменьшение мощности
- + = увеличение мощности
SM - серводвигатель
TA - трансформатор розжига
TB - заземление горелки
VM - клапан на нагнетании
насоса
VS - клапан на нагнетании
насоса (предохранительный)
VU - клапан на обратном
трубопроводе форсунки
