ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
Выполняемое монтажной организацией
(С)
Для подключения используйте
гибкий эл. кабель :
•
если изоляция из ПВХ – то не
хуже чем изоляция типа Н05 VV-F
•
если изоляция из резины – то не
хуже чем изоляция типа Н05 RR-F

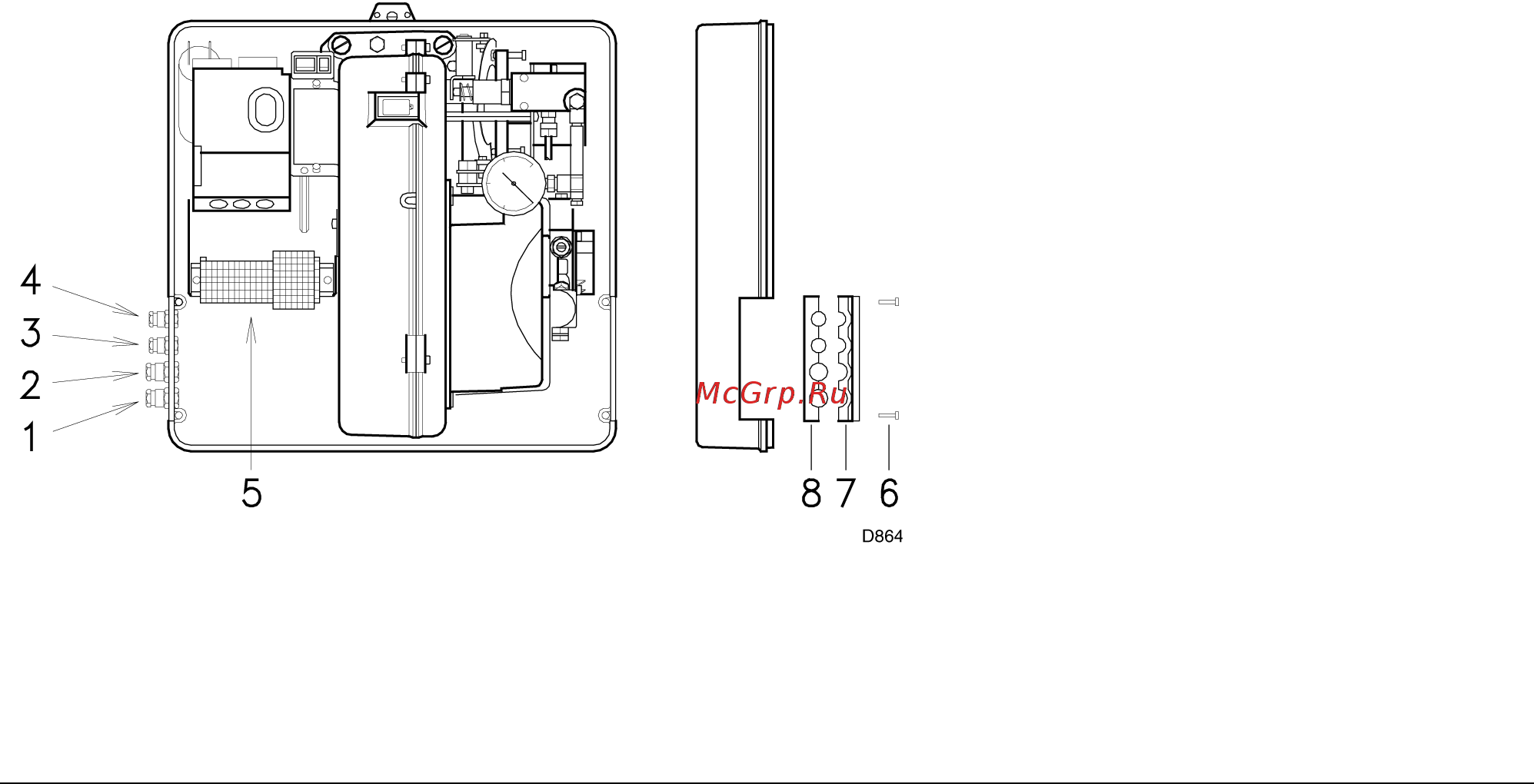

Все провода, которые
присоединяются к клеммнику (5)
(рисунок С) горелки, проходят через
кабельные сальники, которые входят
в комплект поставки. Их
рекомендуется установить в
пластинку слева. Для этого
необходимо отвинтить винты (6),
разделить пластинку на две части (7)
и (8) и вынуть тоненькую пленку,
которая закрывает отверстия.
Можно по-разному использовать
кабельные сальники и уже
размеченные отверстия для
проводов; в качестве примере
приведем один из способов:
RL 28/M
1 – Pg 11 однофазное питание
3 – Pg 9 дистанционное управление TL
4 – Pg 9 дистанционное управление TR или датчик (RWF 40)
RL 38/M – 50/M
1 – Pg 11 трехфазное питание
2 – Pg 11 однофазное питание
3 – Pg 9 дистанционное управление TL
4 – Pg 9 дистанционное управление TR или датчик (RWF 40)
