12
RL 28/M
(A)
RL 38 – 50/M
(B)
(C)

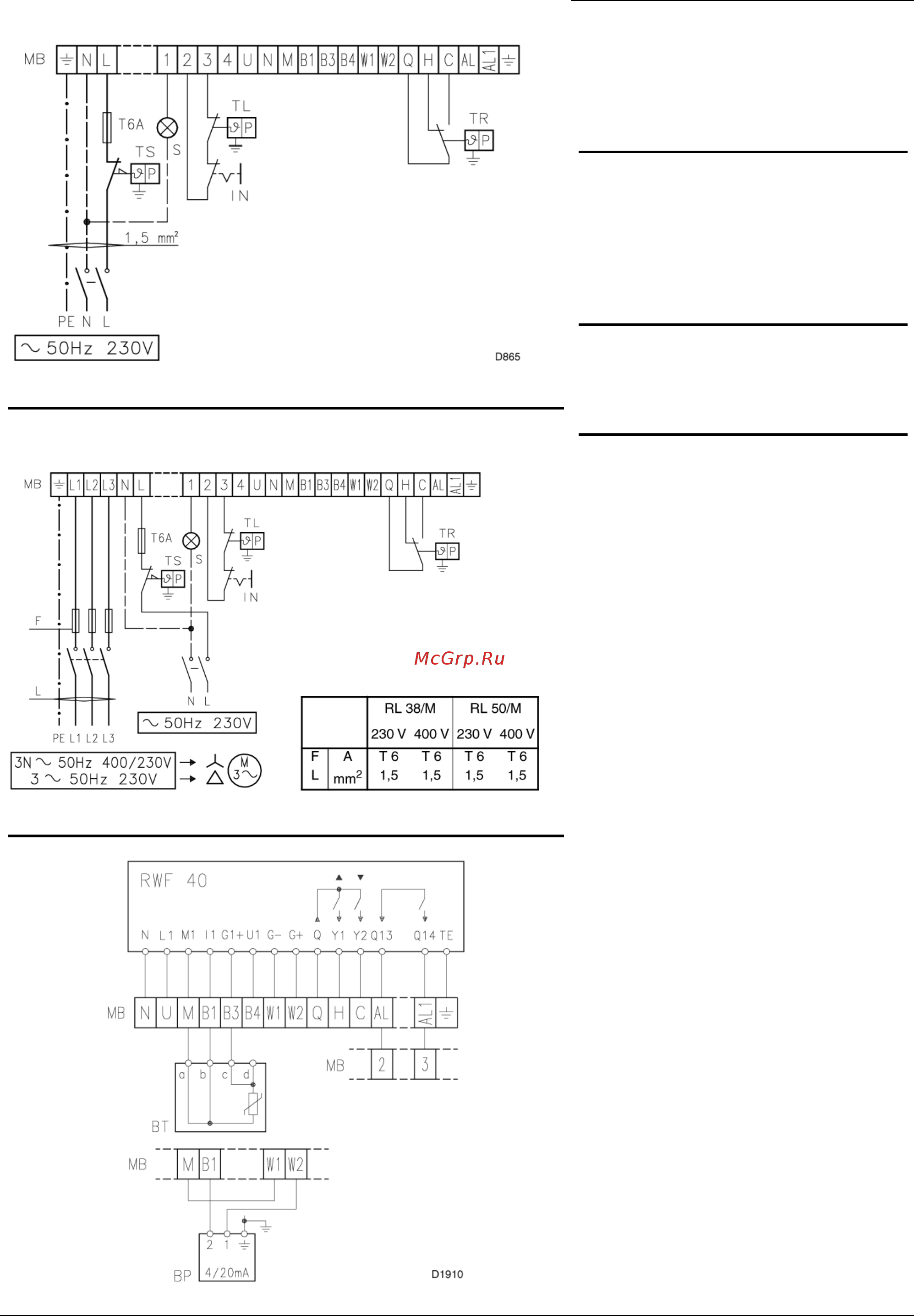

СХЕМА (А)
Электрическое подключение
горелки RL 28/M
Однофазное электропитание 230
Вольт с нейтралью.
Рекомендуемое сечение
проводов:1,5 мм
2
СХЕМА (В)
Электрическое подключение
горелки RL 38/M – 50/М
Трехфазное электропитание
230/400 Вольт с нейтралью.
Рекомендуемое сечение
проводов:1,5 мм
2
СХЕМА (С)
Электрическое подключение
регулятора мощности RWF40.
(модуляционный режим работы)
Обозначения на схемах (А)–(В)–(С)
ВТ – датчик температуры
ВР – датчик давления
IN – электрический выключатель для
ручной остановки горелки
MB – клеммник горелки
S – дистанционная сигнализация о
блокировке
TL: предельный термостат:
останавливает горелку , когда
температура или давление в
котле достигают заданного
значения.
TR – регулирующий термостат:
Управляет работой на 1-й и 2-й
ступени
Регу лирующий термостат TR не
нужен, если подключен регулятор
моду ляционного режима работы
RWF 40: его функции выполняет
сам регулятор
TS – аварийное термостат:
срабатывает в случае
неисправности TL.
