RL 38/M – RL 50/M

ТЕПЛОВОЕ РЕЛЕ

(D)

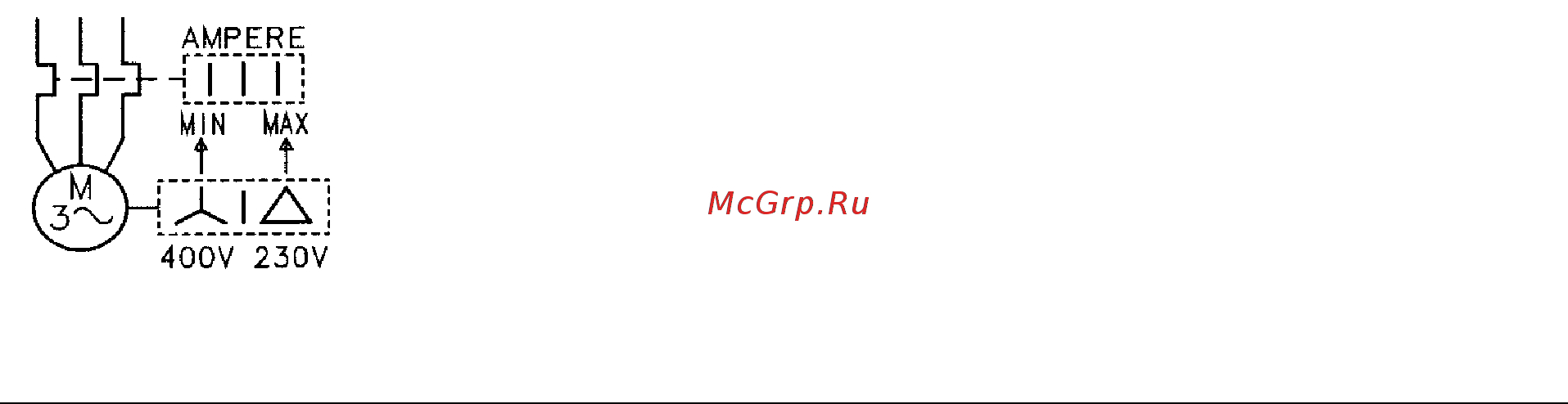

СХЕМА (D)

Настройка реле тепловой защиты (21) (рисунок А) на странице 4

Оно служит для защиты двигателя, вызванного сильным увеличением

потребляемого тока, которое в свою очередь вызвано пропаданием

одной из фаз.

•

если двигатель подключен на звезду, 400 В, то переключатель

находится в положении “MIN”.

•

если двигатель подключен на треугольник, 230 В, то

переключатель находится в положении “MАХ”.

Если на шкале теплового реле нет значения, соответствующего потребляемому току

двигателя при напряжении 400В, защита двигателя все равно обеспечивается.

Замечания

Горелки RL 38/М и RL 50/M производятся на заводе для питания 400 Вольт. Если питание

230 Вольт, измените подключение двигателя (вместо треугольника – на звезду) и настройку

теплового реле.

Горелки RL 28/М, RL 38/М и RL 50/M прошли испытания для прерывистой работы. Это

означает, что «по правилам» она должна останавливаться по крайней мере 1 раз каждые 24 часа,

чтобы блок управления мог произвести проверку своей работоспособности при розжиге.

Обычно остановка горелки обеспечивается командой, поступающей от котла. Если этого не

происходит, то к вводу IN необходимо последовательно подключить таймер, который будет

останавливать горелку по крайней мере 1 раз каждые 24 часа.

Данные горелки могут также работать в непрерывном режиме, если установить на них блок

управления Landis LOK 16.250 A27 (взаимозаменяем с блоком управления горелкой Landis LAL

1.25)

ВНИМАНИЕ

Не перепутайте фазу с нейтралью при подключении электропитания.
