ДЛИНА ГОЛОВКИ

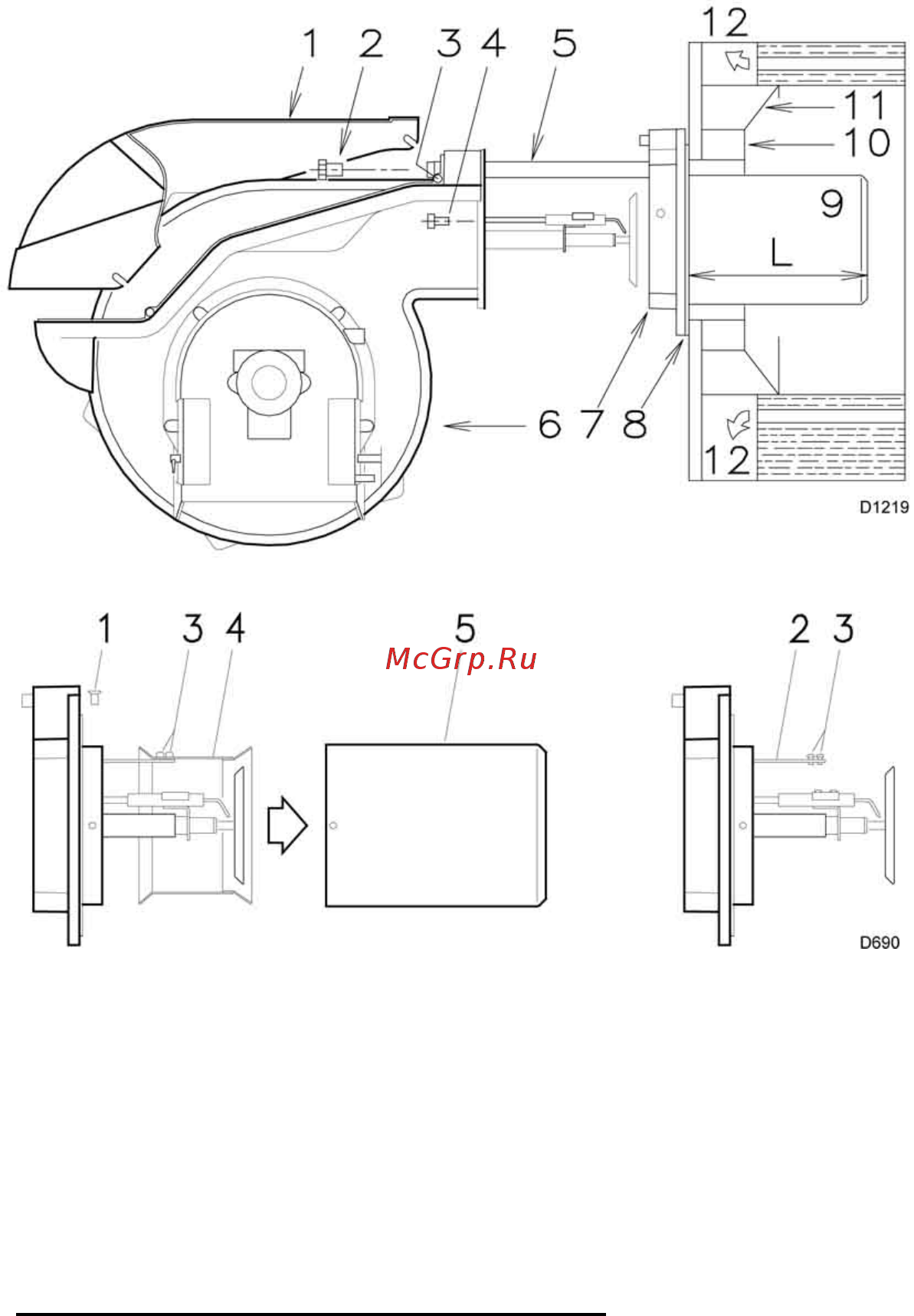

рис 4
рис 5
Длина головки выбирается в
соответствии с инструкциями
производителя котлов, но в любом
случае, она должна быть больше, чем
толщина дверцы котла, включая
толщину огнеупорного материала.
Длина головки L (мм) рис 4 может
быть следующей:
Головка (9) RL 70/M RL 100/M RL 130/M
● короткая 272 272 272
● длинная 385 385 385
Для котлов, у которых дымовые
газы выходят спереди (12), или с
инверсионной камерой сгорания,
установите защиту (10) из огнестойкого
материала между огнеупорной защитой
котла (11) и головкой (9).
Данная защитная прокладка не
должна препятствовать выниманию
головки.
На котлы, передняя часть
которых охлаждается водой, не
требуется ставить огнеупорную
прокладку (10) – (11) (рис 4), если
только это не требует производитель
котла
КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЛЕ
Снимите головку (9) рис 4 с горелки (6).
• Ослабьте 4 винта (3) и снимите кожух (1)
• Снимите винты (2) с двух направляющих (5)
• Снимите два винта (4), которые крепят горелку (6) к фланцу (7).
• Стяните головку (9) вместе с фланцем (7) и направляющими (5).
ПЕРЕНАСТРОЙКА ГОЛОВКИ ГОРЕЛКИ
Если у вас модель RL 130/M, проверьте, в какой диапазон попадает максимальная мощность
горелки : В или С, смотри страницу 6. Если она попадает в диапазон В, ничего делать не надо. Если же
она попадает в диапазон С, выполните следующую последовательность действий:
- отвинтите винты (1) (рис. 5) и снимите головку (5);
- отвинтите винты (3) и снимите затвор (4);
- навинтите винты (3) на стержень (2);
- установите на место головку (5) и винты (1).
После выполнения этой операции, закрепите фланец (7) (рис 4) на фланце котла, установив
прокладку (8) (рис 4), которая входит а комплект поставки. Используйте 4 винта, которые также входят в
комплект поставки, предварительно защитите резьбу специальным материалом для резьбы.
Соединение горелка-котел должно быть герметичным.
ВЫБОР ФОРУНКИ
Смотри рис 21.
Если требуемый расход топлива через форсунку находится между двумя значениями,
приведенными на рис 21, выберите форсунку большей производительности. Потому что
производительность можно уменьшить с помощью регулятора давления.
РЕКОМЕНДУЕМЫЕ ФОРСУНКИ:
Bergonzo типа А3 или А4 – угол распыления 45°.
7
