Riello RL 130/M t.l. [16/21] Работа горелки
![Riello RL 100/M t.c. [16/21] Работа горелки](/views2/1660790/page16/bg10.png)

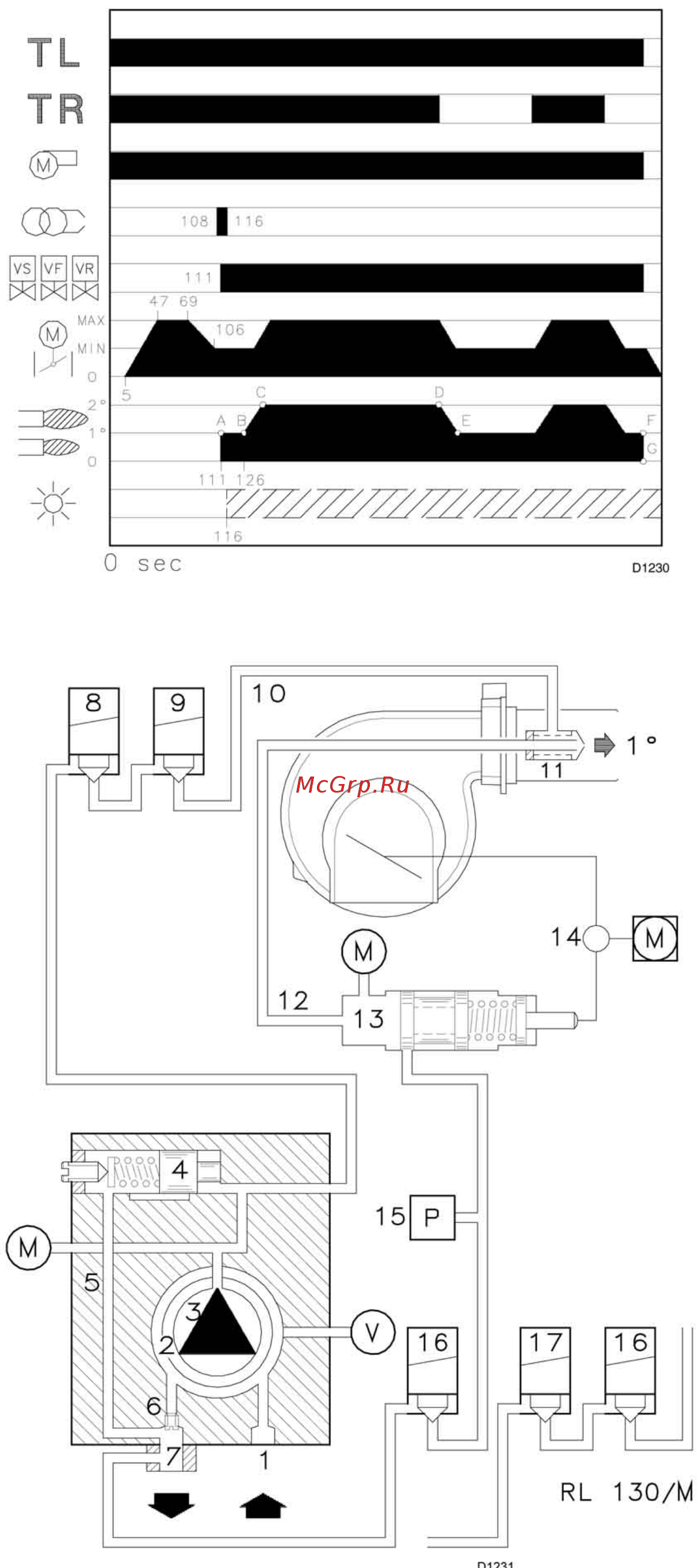

РАБОТА ГОРЕЛКИ
рис 23
ПУСК ГОРЕЛКИ
Этапы пуска и время, указанное
последовательно, в секундах:
• 0с:
замыкание дистанционного
выключателя TL. Запуск двигателя.
Насос (3) всасывает топливо из бака
через топливопровод (1) и фильтр (2)
и под давлением направляет его в
топливопровод подачи топлива.
Поршень (4) поднимается, и топливо
возвращается в бак через трубки (5) и
(7). Винт (6) закрывает байпас по
направлению к всасывающему
топливопроводу, а электромагнитные
клапаны (8) - (9) – (16), на которые не
подается электропитание,
перекрывают проход к форсункам.
• 5 с:
Включается серводвигатель: он
поворачивается вправо на 130°, то
есть до переключения контактов
кулачка I . Воздушная заслонка
встает в положение,
соответствующее Максимальной
мощности.
• 47 с:
Этап предварительной продувки,
расход воздуха соответствует
Максимальной мощности.
• 69 с:
серводвигатель поворачивается
влево до переключения контактов
кулачка III .
• 106 с:
Воздушная заслонка и регулятор
давления встают в положение
Минимальной мощности.
• 111 с:
Открываются электромагнитные
клапаны ((8), (9) и (16); топливо
проходит через топливопровод (10),
проходит через фильтр (11), и
попадает в форсунку.
Часть топлива распыляется через
форсунку, контактирует с искрой и
воспламеняется: пламя
соответствующее минимальной
мощности, точка А. Оставшаяся часть
топлива проходит через
топливопровод (12) под давлением,
которое задается регулятором
давления 13, затем проходит через
топливопровод 7 и возвращается в
бак.
• 116 с:
Искра пропадает.
• 126 с:
На этом цикл запуска заканчивается.
16
