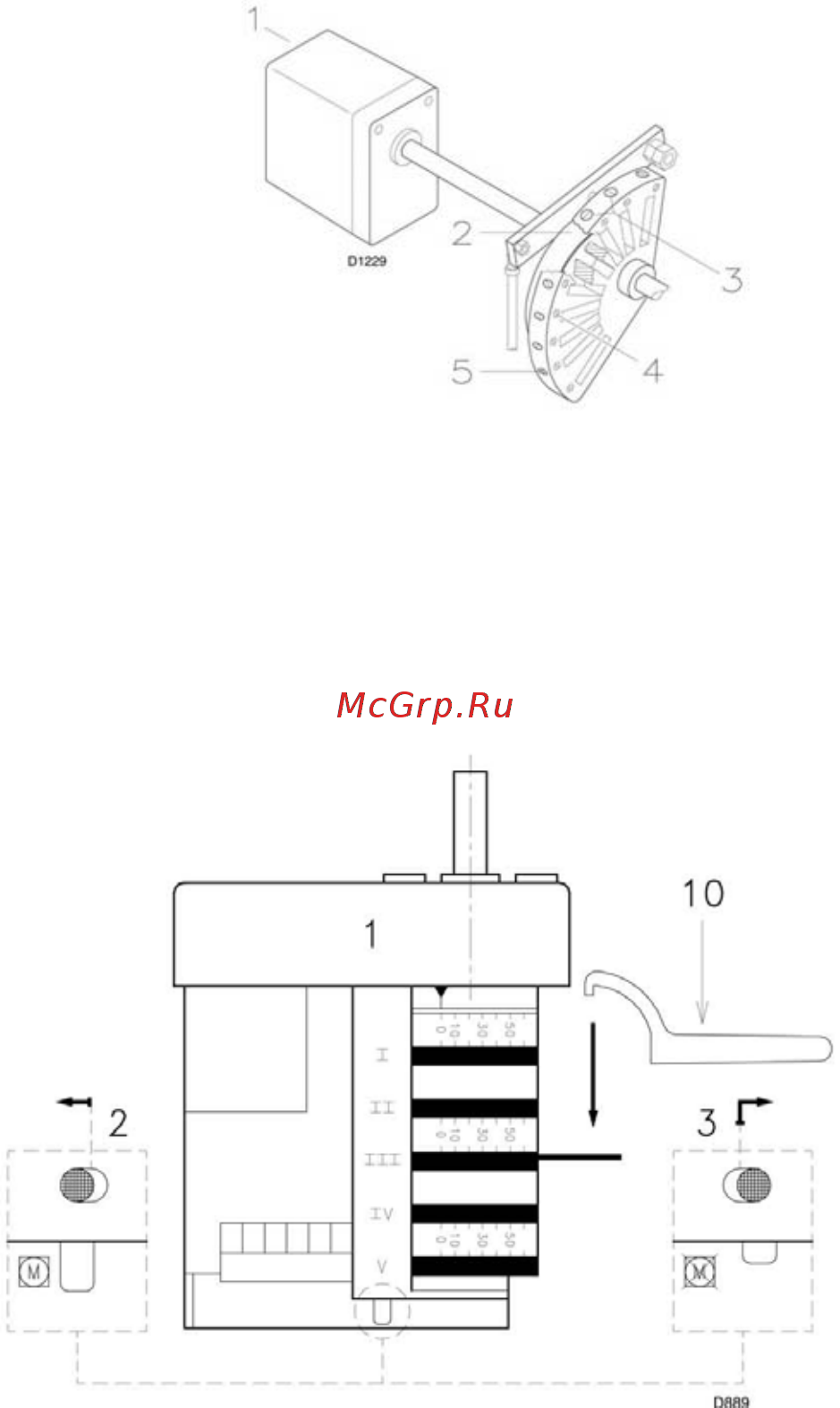

рис 21
1 – серводвигатель
2 – эксцентрик с изменяемым профилем
3 – винты для регулировки профиля эксцентрика
4 – винты для фиксации регулировки
5 – винты для регулировки профиля эксцентрика
рис 22
Регулировка воздуха
Постепенно, с помощью винтов 5 измените
профиль эксцентрика (лекала) 2 (рис 21).
- для увеличения расхода воздуха закручивайте
винты.
- для уменьшения расхода воздуха откручивайте
винты.
2 – расход на минимальной мощности
Расход на минимальной мощности выбирается
внутри рабочего диапазона, указанного на странице
6.
Нажмите кнопку (2) (рис 21) «уменьшение
мощности» и держите ее нажатой до тех пор, пока
серводвигатель не встанет в положение 20° (данная
регулировка выполняется на заводе).
Регулировка расхода форсунки
Расход форсунки указан на рис 21 и зависит
от давления в обратном топливопроводе форсунки,
которое отображается на манометре 1 (рис 19).
Давление и расход на форсунке будут
минимальны, когда серводвигатель находится в
положении 20°.
Регулировка давления в обратном
топливопроводе форсунки описана на странице 14.
Регулировка расхода воздуха
Для регулировки воздуха используйте
винты (3) на эксцентрике с регулируемым
профилем (лекало) (2) (рис 21).
Старайтесь не трогать первый винт,
поскольку он отвечает за полное закрывание
воздушной заслонки.
3 – Расход на промежуточной мощности
Регулировка соотношения воздух-топливо
Нажмите кнопку (2) (рис 20) в сторону «увеличения мощности» и держите ее нажатой до тех пор,
пока серводвигатель не повернется приблизительно на 15°. Отрегулируйте винты таким образом, чтобы
добиться оптимального горения. Выполните ту же самую процедуру для следующих винтов.
Следите за тем, чтобы профиль эксцентрика изгибался плавно.
Выключите горелку, повернув выключатель (1) (рис 20) в положение OFF, отсоедините эксцентрик
2 (рис 21) от серводвигателя, для чего нажмите и сдвиньте вправо кнопку 3 (рис 22), после чего несколько
раз поверните вручную вперед и назад эксцентрик 2 – он нигде не должен заедать и цепляться.
Снова соедините эксцентрик 2 с серводвигателем, для чего переместите влево кнопку 2 (рис 22).
Старайтесь не трогать винты, расположенные по краям эксцентрика, которые уже были
отрегулированы до этого и настроены на МАКСИМАЛЬНУЮ и МИНИМАЛЬНУЮ мощность.
По окончании регулировки МИНИМАЛЬНОЙ – МАКСИМАЛЬНОЙ – ПРОМЕЖУТОЧНОЙ мощностей,
еще раз проверьте розжиг: уровень шума должен быть таким же, как и при последующей работе. Если же
пламя будет пульсирующим, уменьшите расход при розжиге.
После окончания регулировки, зафиксируйте новые настройки, затянув винты (4) (рис 21).
ЗАМЕЧАНИЕ. Серводвигатель следует за регулировкой кулачка III, только когда угол эксцентрика
уменьшается. Если необходимо увеличить угол эксцентрика, сначала увеличьте угол поворота
серводвигателя, с помощью кнопки «увеличение мощности», после чего увеличьте угол кулачка III и,
наконец, переведите серводвигатель в положение, соответствующее мощности MIN с помощью кнопки
«уменьшение мощности».
Если понадобится регулировка кулачка III, особенно небольшие изменения, можно
воспользоваться специальным ключом (10) (рис 22), который держится на магните под серводвигателем.
15
