ЗАЛИВКА НАСОСА ПЕРЕД ПУСКОМ
- Перед тем, как включать горелку, убедитесь, что в обратном топливопроводе, идущем в
бак, нет пробок. Если будет какое-либо препятствие течению топлива в топливопроводе,
это вызовет повреждение герметичного уплотнения на валу насоса.
- Чтобы насос мог самостоятельно осуществлять заливку (автоматическая
заливка), обязательно ослабьте винт (3) (рис 18) насоса, чтобы выпустить
воздух, который содержится во всасывающем топливопроводе.
- Запустите горелку, замкнув дистанционные выключатели, при этом
переключатель (1) должен находиться в положение «MAN». Как только
горелка запустится, через глазок пламени (25) (рис 1) проверьте
направление вращения крыльчатки вентилятора.
- Когда топливо начнет выходить из под винта (3), это будет означать, что
насос заполнился. Остановите горелку: переведите выключатель (1) в положение «OFF» и
закрутите винт (3).
Время, которое уйдет на эту процедуру зависит от диаметра и длины всасывающего топливопровода.
Если насос не заполнился при первом пуске и произошла аварийная остановка горелки, подождите
приблизительно 15 секунд, разблокируйте горелку и повторите процедуру пуска. И так далее. После
каждых 5 – 6 пусков делайте перерыв продолжительностью около 2 – 3 минут, чтобы остыл
трансформатор.
Внимание: вышеописанную процедуру можно выполнять потому, что насос покидает завод, будучи
уже заполненным топливом. Если вы слили топливо из насоса, перед тем как вновь запускать его,
наполните насос через пробку вакуумметра, иначе его заклинит.
Если длина всасывающего топливопровода превышает 20 – 30 метров, заполните его отдельным
насосом.
РОЗЖИГ ГОРЕЛКИ
Замкните дистанционные выключатели и переведите выключатель (1) (рисунок А) в положение “MAN”.
РЕГУЛИРОВКА ГОРЕЛКИ

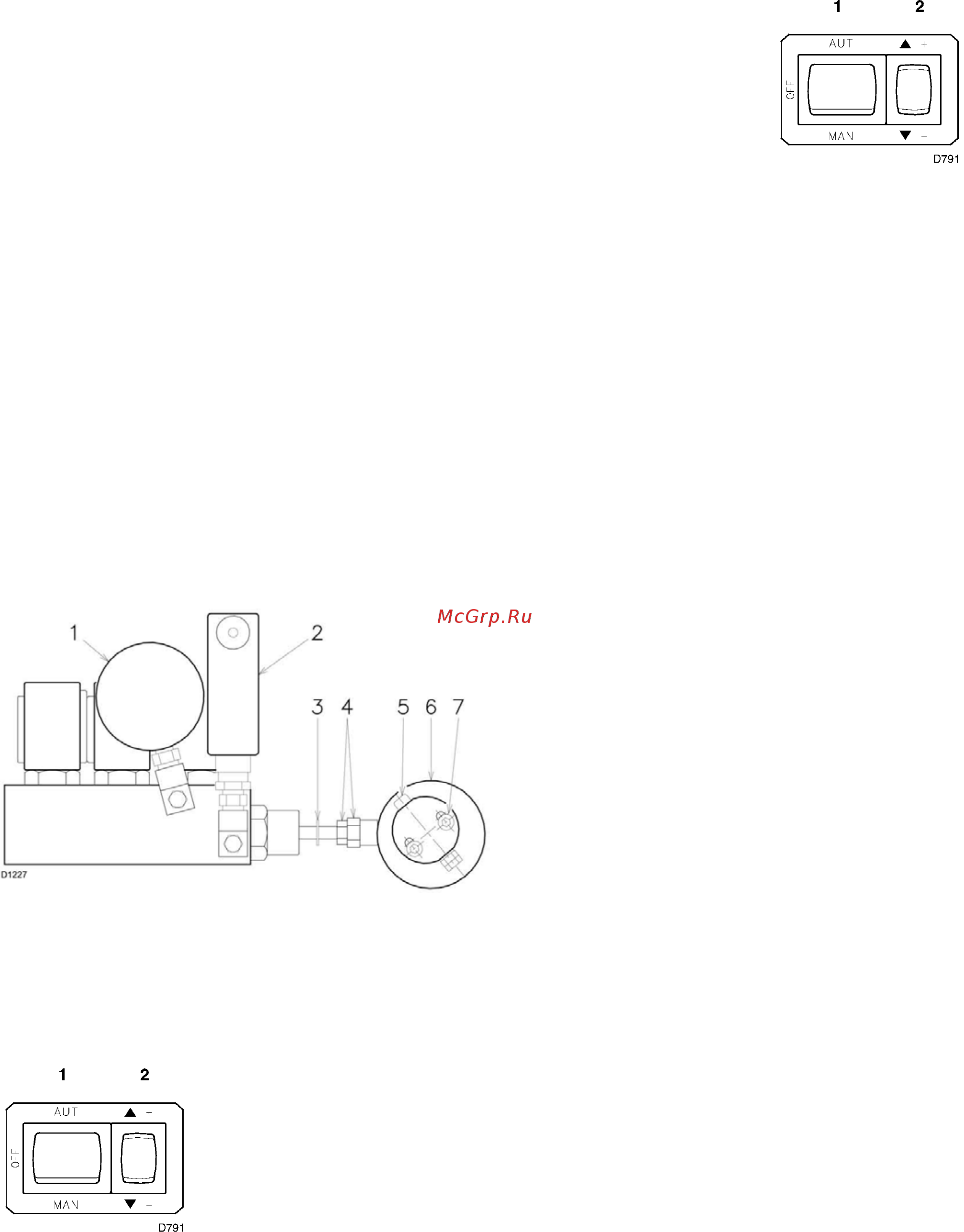

РЕГУЛЯТОР ДАВЛЕНИЯ
рис 19
1 – Манометр на обратном топливопроводе форсунки
2 – Реле давления жидкого топлива
3 – Стопорное кольцо поршня
4 – Гайка и контргайка для регулировки поршня
5 – Винт регулировки эксцентрика
6 – Регулируемый эксцентрик
7 – Фиксирующие винты эксцентрика
рис 20
Для того чтобы отрегулировать горелку
оптимальным образом, необходимо произвести
анализ дымовых газов на выходе из котла.
Как правило, уже настроены и не требуют
дополнительной регулировки:
• Головка горелки
• Серводвигатель, кулачки I-II-IV-V
Необходимо по очереди отрегулировать:
1 – Расход горелки на минимальной мощности
2 – Расход горелки на максимальной мощности
3 – Промежуточную производительность между
минимумом и максимумом
1 – Расход на максимальной мощности
Расход на максимальной мощности
выбирается внутри рабочего диапазона,
указанного на странице 6.
Мы остановились на том, что горелка
работает на минимальной мощности. Теперь
нажмите кнопку (2) (рис 20) в сторону знака «+» и
держите ее нажатой до тех пор, пока
серводвигатель не встанет в максимальное
положение 130°.
13
