Riello RL 130/M t.l. [9/21] Схема подачи топлива
![Riello RL 100/M t.c. [9/21] Схема подачи топлива](/views2/1660790/page9/bg9.png)

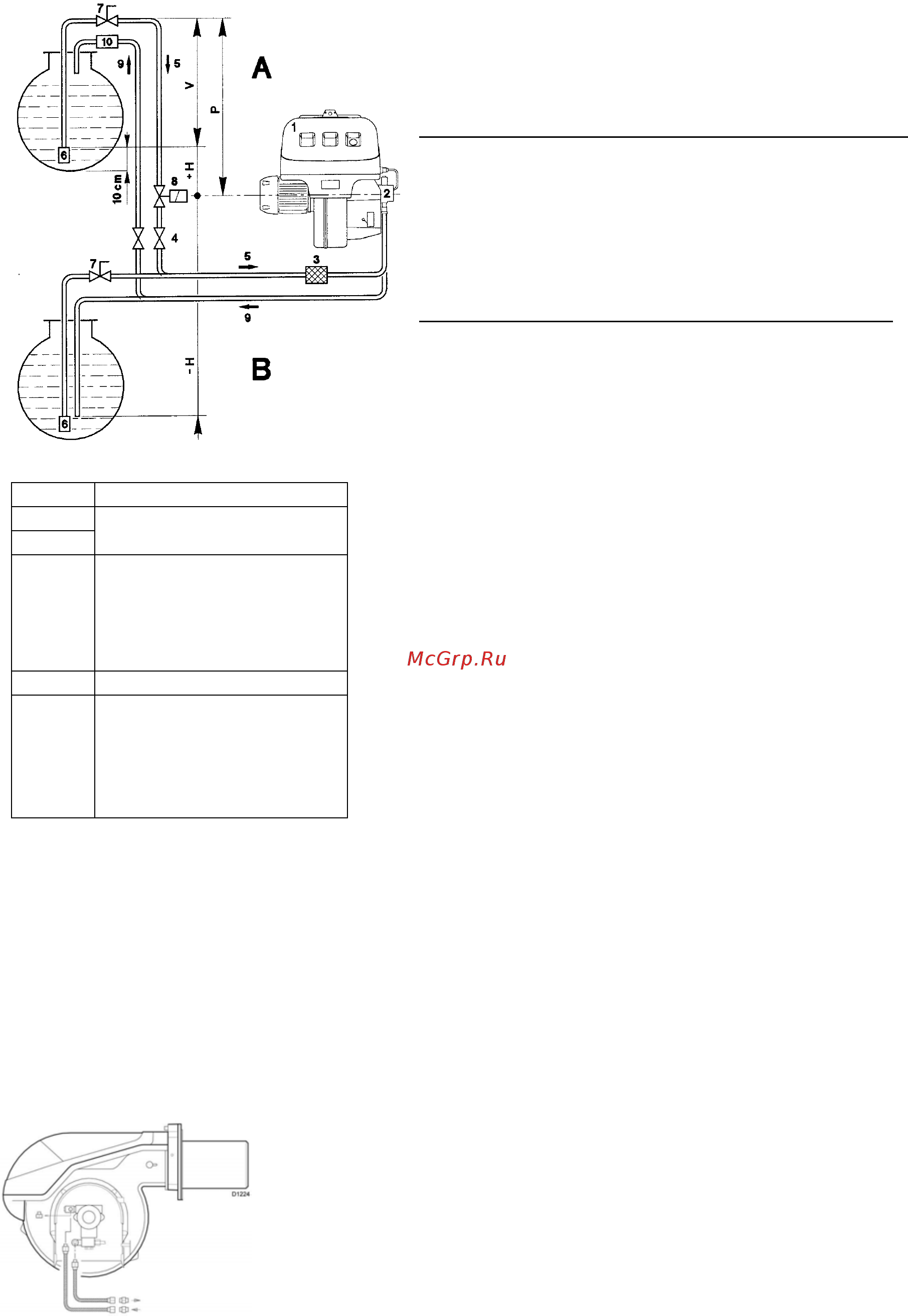

СХЕМА ПОДАЧИ ТОПЛИВА
рис 12
+Н L (мм)
-Н Ф (мм)
(м) 12 14 16
+4,0
+3,0
+2,0
+1,0
+0,5
71
62
53
44
40
138
122
106
90
82
150
150
150
150
150
0 36 74 137
-0,5
-1,0
-2,0
-3,0
-4,0
32
28
19
10
-
66
58
42
26
10
123
109
81
53
25
Двухтрубная система (рис 12)
Горелка оборудована самовсасывающим насосом,
поэтому в пределах, указанных в таблице, горелка может
самостоятельно обеспечить подачу топлива.
Бак с топливом находится выше горелки – случай А
Рекомендуется, чтобы высота Р не превышала 10
метров, чтобы не вызывать слишком большую нагрузку на
герметичные уплотнения насоса, а высота V не должна
превышать 4 метра, чтобы насос мог произвести
автоматическую заливку даже в том случае, когда бак почти
пустой.
Бак с горючим находится ниже горелки – случай В
Разрежение в насосе не должно превышать 0,45 бар
(приблизительно 35 см ртутного столба). Если разряжение
будет больше, из топлива начнет выделяться газ. Насос
начнет работать более шумно и срок его службы сократится.
Рекомендуется, чтобы обратный топливопровод
проходил на той же высоте что и всасывающий
топливопровод. В этом случае уменьшается вероятность
того, что всасывающий топливопровод окажется
незаполненным топливом.
Кольцевой контур
Кольцевой контур представляет из себя замкнутый
топливопровод, в котором поддерживается циркуляция
топлива под давлением с помощью вспомогательного
насоса. Отвод от этого контура и питает горелку. В таком
контуре существует потребность, когда насос горелки не
может осуществить автоматическую заливку, из-за того, что
расстояние и/или разница уровней между баком и насосом
больше чем значения, приведенные в таблице.
Условные обозначения
Н = Разница уровней насоса – донного
клапана
L = Длина топливопровода
Ф = Внутренний диаметр трубы
1 = Горелка
2 = Насос
3 = Фильтр
4 = Ручной запорный вентиль
5 = Всасывающий топливопровод
6 = Нижний (донный) клапан
7 = Ручной вентиль быстрого закрывания с
дистанционным управлением (только для Италии)
8 = Запорный электромагнитный клапан (только для
Италии)
9 = Обратный топливопровод
10 = Обратный клапан (только для Италии)
ПРИСОЕДИНЕНИЕ ТОПЛИВОПРОВОДА
Топливный насос имеет бай-пас, который связывает между собой
обратный и всасывающий топливопровод. Когда насос устанавливается на
горелку, бай-пас закрыт винтом (6) (рис К насосу необходимо присоединить
два гибких топливных шланга.
Работа насоса при перекрытом обратном топливопроводе и винте на
бай-пасе может привести к выходу его из строя.
Снимите колпачки с патрубков всасывания и возврата на насосе.
На их место навинтите гибкие топливные шланги с прокладками,
которые входят в комплект поставки.
Гибкие шланги необходимо установить таким образом, чтобы они не подвергались усилию
кручения.
Проложите шланги так, чтобы на них никто не мог наступить, и чтобы они не контактировали с
горячими частями котла.
Соедините другой конец шлангов с всасывающим и обратным топливопроводом с помощью
штуцеров, входящих в комплект поставки.
9
