12

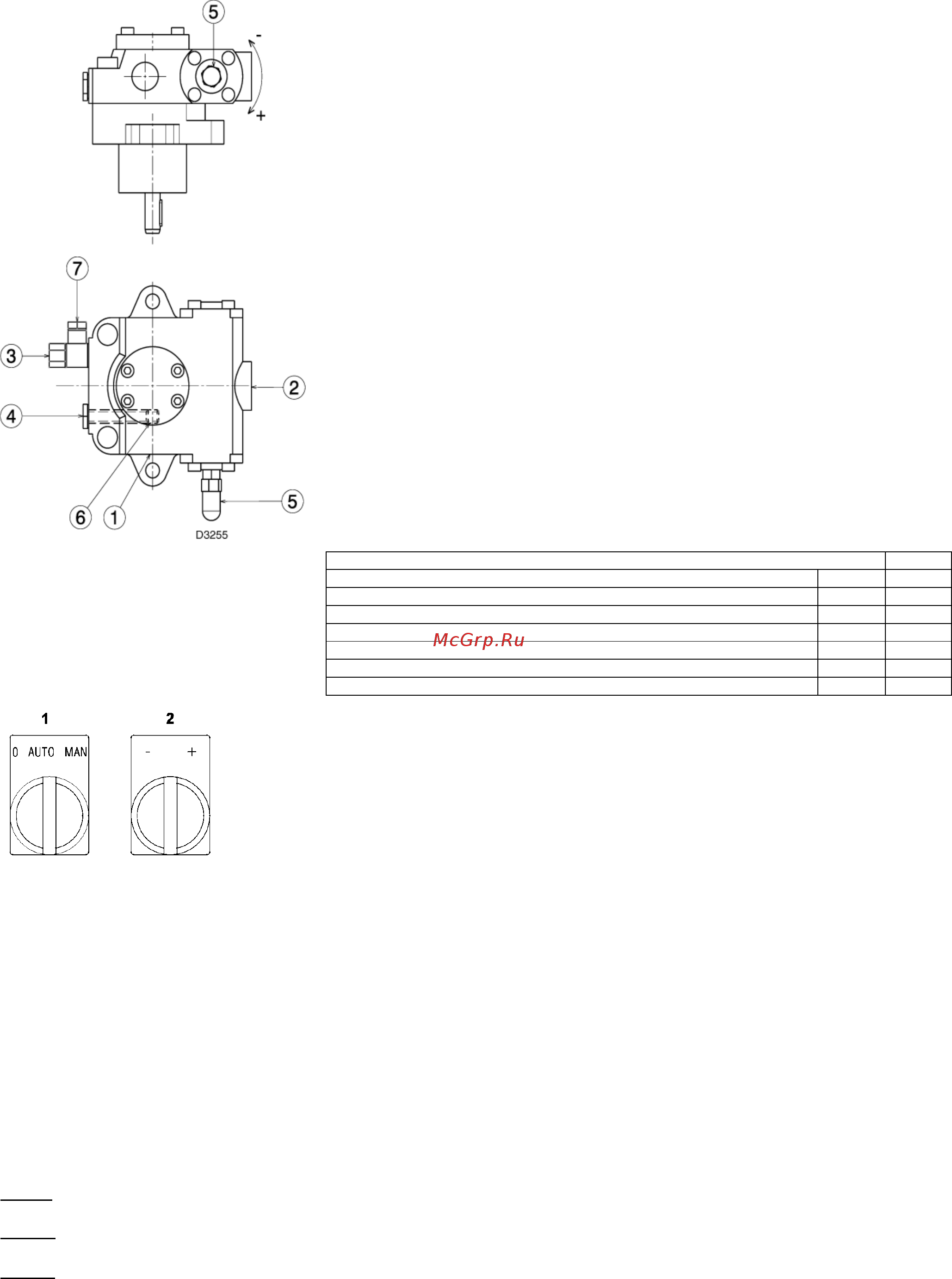

НАСОС SUNTEC TA 4
1 – Всасывание G 1/2”
2 – Обратный трубопровод G 1/2”
3 – Штуцер реле давления G 1/4”
4 – Штуцер вакуумметра G 1/4”
5 – Регулятор давления
6 – Винт бай-паса
7 – Штуцер манометра G 1/4”
ЗАЛИВКА НАСОСА ПЕРЕД ПУСКОМ
- Перед тем, как включать горелку, убедитесь, что в обратном
трубопроводе, идущем в бак, нет пробок. Если будет какое-либо
препятствие течению топлива в трубопроводе, это вызовет
повреждение герметичного уплотнения на валу насоса.
- Чтобы насос мог самостоятельно осуществлять заливку, обязательно
ослабьте винт (4) насоса, чтобы выпустить воздух, который содержится во
всасывающем трубопроводе.
- Запустите горелку, замкнув дистанционные устройства управления. Как
только горелка запустится, проверьте направление вращения крыльчатки
вентилятора.
- Когда топливо начнет выходить из-под винта (4), это
будет означать, что
насос заполнился. Остановите горелку и закрутите винт (4).
Время, которое уйдет на эту процедуру зависит от диаметра и длины
всасывающего трубопровода. Если насос не заполнился при первом пуске, и
произошла блокировка горелки, подождите приблизительно 15 секунд, после
чего снимите блокировку горелки и повторите процедуру пуска.
Если горелка снова остановится, снова снимите блокировку и так далее. Через
каждые 5-6 попыток делайте паузу в 2 – 3 минуты, чтобы остыл
трансформатор.
Не освещайте фотоэлемент QRI, чтобы уйти от блокировки горелки. В любом
случае, примерно через 10 секунд после запуска горелки, все равно
произойдет ее аварийная остановка.
Внимание: вышеописанную процедуру можно выполнять потому, что насос
покидает завод, будучи
уже заполненным топливом. Если вы слили топливо из
насоса, перед тем как вновь запускать его, наполните насос через пробку
вакуумметра (4) (рисунок В), иначе его заклинит.
Если длина всасывающего трубопровода превышает 20 – 30 метров,
заполните трубопровод отдельным насосом.
ТА 2
Минимальная производительность при давлении 20 бар кг/час 680
Диапазон давлений на нагнетании бар 7-40
Максимальное разрежение на всасывании бар 0,45
Диапазон вязкости сСт 4-800
Максимальная температура топлива °С 140
Максимальное давление на всасывании и обратном трубопроводе бар 5
Давление, на которое насос настраивается на заводе бар 25
(В)
РЕГУЛИРОВКА ГОРЕЛКИ (дизельное топливо)
Замечание
Мы рекомендуем настраивать горелку сначала для работы на дизельном топливе,
а затем для работы на газе.
ВНИМАНИЕ
Осуществляйте переключение с одного типа топлива на другой при
отключенной горелке.
РОЗЖИГ
Переведите выключатель (1) (рисунок В) в положение «MAN».
При первом розжиге, в момент перехода с 1-й ступени на 2-ю, произойдет временное падение давления топлива,
вызванное заполнением трубопровода 2-й форсунки. Это падение давление может привести к погасанию пламени в
горелке, иногда это сопровождается пульсирующей работой.
После того как будут выполнены описанные далее регулировки, при розжиге горелки должен быть слышен шум,
примерно такой же по силе, как при обычной работе горелки.
РАБОТА
Для того, чтобы настроить горелку оптимальным образом, необходимо произвести анализ дымовых газов, выходящих
из котла после сгорания, и после этого произвести регулировку в тех местах, которые описаны далее.
Форсунки Смотри информацию на странице 8.
Головка горелки Настройка горелки уже была произведена на странице 9 и нет необходимости ее менять,
если только вы не изменили мощность горелки на 2-й ступени.
Давление насоса
25 бар
: это давление устанавливается на заводе и, как правило, подходит для нормальной работы. Может появиться
необходимость изменить его на:
23 бар
для того, чтобы уменьшить расход топлива. Это можно сделать только в том случае, когда температура
окружающей среды никогда не опускается ниже 0°.
27 бар
для того, чтобы увеличить расход топлива или для того, чтобы розжиг происходил без затруднений, если
температура окружающей среды опускается ниже 0°.
Для изменения давления насоса используйте винт (5) (рисунок А).
Заслонка вентилятора Смотри регулировки, описанные на странице 16 (Серводвигатель).
