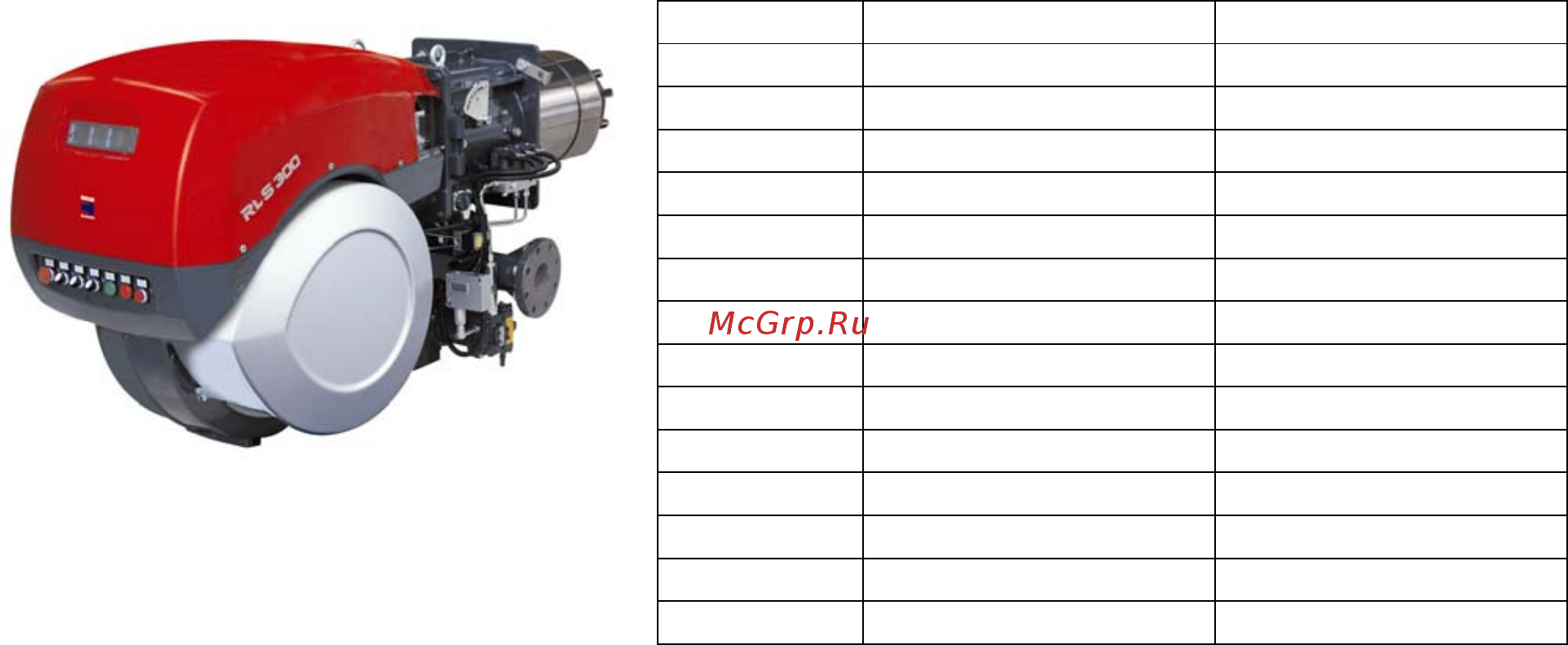

Riello RLS 300/E MX Технические характеристики онлайн
Двухтопливные горелки________________________
ДВУХСТУПЕНЧАТЫЕ ПРОГРЕССИВНЫЕ ИЛИ МОДУЛЯЦИОННЫЕ СО
СНИЖЕННЫМИ ВЫБРОСАМИ ОКСИДОВ АЗОТА
СЕРИЯ RLS/E – EV MX(C13)
Артикул Наименование Мощность кВт
3898520 RLS 300/E MX 600/1250– 3550
3898622 RLS 400/E MX 800/1800 – 4300
3899622 RLS 500/E MX 1120/2500– 5050
20031882 RLS 650/E MX 1430/3000 - 6550
3911122 RLS 800/E MX 1750/3500 – 8000
20057529 RLS 1000/E C13 1200/3750 – 10600
20057530 RLS 1200/E C13 1500/5500 – 11500
20022571 RLS 300/EV MX 600/1250– 3550
20022570 RLS 400/EV MX 800/1800 – 4300
20005681 RLS 500/EV MX 1120/2500– 5050
20026959 RLS 650/EV MX 1430/3000 - 6550
20011318 RLS 800/EV MX 1750/3500 – 8000
20051416 RLS 1000/EV C13 1200/3750 – 10600
20047475 RLS 1200/EV C13 1500/5500 – 11500
Двухтопливные двухступенчатые прогрессивные или модуляционные серии RLS/E-EV MX
разработаны для использования в теплогенераторах различного назначения средней и большой
мощности. Возможность работы в модуляционном режиме обеспечивает точное поддержание
контролируемого параметра на заданном уровне с высоким КПД во всем диапазоне модуляции.
Низкие выбросы оксидов азота при работе горелок этой серии позволяют использовать их
в тех
местах, где есть ограничения по выбросам вредных веществ в окружающую среду. Эта серия
горелок включает в себя семь типоразмеров мощностью от 1250 до 11500 кВт.
Функциональные характеристики
- настройка и обслуживание горелки без снятия с теплогенератора;
- наличие управляемой сервоприводом воздушной заслонки, закрывающейся при
отключении горелки (предотвращает потери тепла через дымоход теплогенератора);
- наличие газовой дроссельной заслонки управляемой сервоприводом (позволяет
использовать с горелкой одноступенчатую газовую рампу)
- наличие контроллера горения упрощает процесс настройки горелки, обеспечивает
стабильность установленных
регулировок и позволяет избежать механического
гистерезиса (запаздывания), присущего традиционным механическим системам
регулирования.
- сниженный, по сравнению с аналогичными горелками, уровень шума (ниже 85 дБ)
- наличие подвижной подпорной шайбы (обеспечивает оптимальное смешивание газа и
воздуха во всем диапазоне работы горелки);
- наличие съемной панели управления с возможностью подключения к портативному
компьютеру или системе управления зданием, посредством которой производится
настройка, управление и диагностика горелки.
- возможность использования горелки, как в прогрессивном, так и модуляционном режиме
работы (при наличие модулятора для RLS/E).
- возможность подключения к горелке дополнительных устройств, повышающих
эффективность горения (частотный регулятор
двигателя вентилятора, датчик О
2
в
дымовых газах) (для RLS/EV)
