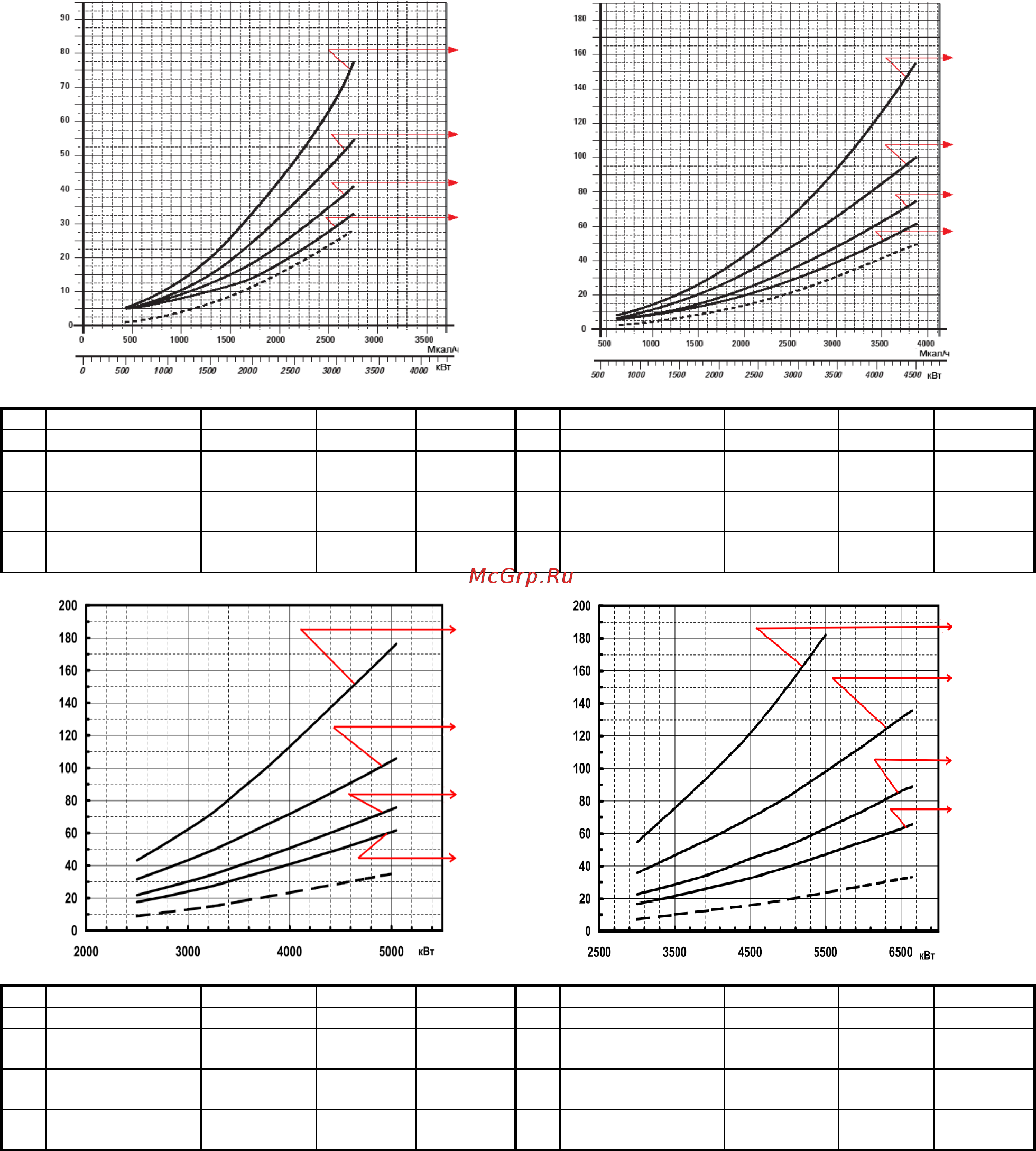

Графики подбора газовых рамп к горелкам
На графиках показаны минимальные потери давления на горелках для различных газовых рамп. Для
определения минимального давления газа перед газовой рампой к потерям давления, определенным по
графику, необходимо прибавить аэродинамическое сопротивление теплогенератора.
RLS 300/E-EV MX RS 400/E-EV MX
Потери давления мбар
А
В
С
D
Потери давления мбар
А
В
С
D
рампа артикул адаптер артикул рампа артикул адаптер артикул
А MBC 1200 SE 50 3970221 E 3000826 А MBC 1200 SE 50 3970221 E 3000826
B
MBC 1900 SE 65
FC
3970222 I1 3010221 B
MBC 1900 SE 65
FC
3970222 I1 3010221
C
MBC 3100 SE 80
FC
3970223 I2 3010222 C
MBC 3100 SE 80
FC
3970223 I2 3010222
D
MBC 5000 SE
100 FC
3970224 I3 3010223 D
MBC 5000 SE 100
FC
3970224 I3 3010223
RLS 500/E-EV MX RS 650/E-EV MX
Потери давления мбар
А
В
С
D
Потери давления мбар
А
В
С
D
рампа артикул адаптер артикул рампа артикул адаптер артикул
А MBC 1200 SE 50 3970221 E 3000826 А MBC 1200 SE 50 3970221 E 3000826
B
MBC 1900 SE 65
FC
3970222 I1 3010221 B
MBC 1900 SE 65
FC
3970222 I1 3010221
C
MBC 3100 SE 80
FC
3970223 I2 3010222 C
MBC 3100 SE 80
FC
3970223 I2 3010222
D
MBC 5000 SE
100 FC
3970224 I3 3010223 D
MBC 5000 SE 100
FC
3970224 I3 3010223
