Riello RLS 300/E MX [17/18] Дополнительные принадлежности
![Riello RLS 300/E MX [17/18] Дополнительные принадлежности](/views2/1661569/page17/bg11.png)

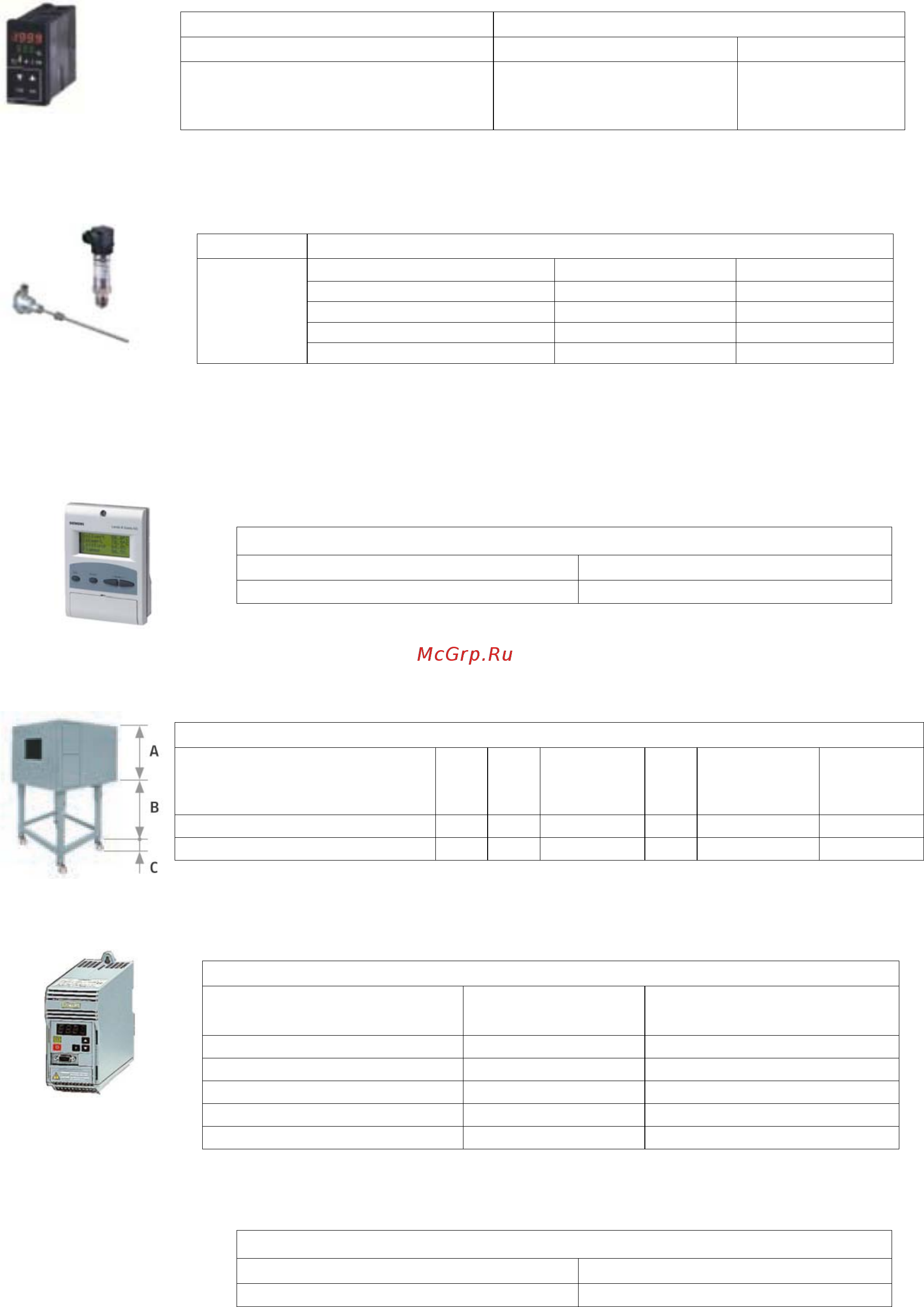

Дополнительные принадлежности
Модулятор
Для осуществления модуляционного регулирования, на горелках RLS/300-400-500-650-800/E MX
необходимо установить модулятор.
Горелка Модулятор
Тип Артикул
RLS/300-400-500-650-800/E MX
RWF40
RWF40 high
3010356
3010357
Датчики давления и температуры
Для осуществления модуляционного регулирования, на горелках RLS/E-EV необходимо установить
датчик температуры или давления, которые выбираются в зависимости от назначения теплогенератора.
Горелка Датчики
Тип Диапазон
Артикул
Температурный РТ100 -100 +500°С
3010110
Давления 4-20мА 0-2,5 бар
3010213
Давления 4-20мА 0-16 бар
3010214
RLS/E-EV
Давления 4-20мА 0-25 бар
3090873
Панель управления AZL
Панель управления AZL предназначена для настройки горелки и для передачи информации о работе
горелки на внешние управляющие системы. Панель управления AZL обязательна при заказе горелок
RLS/300-400-500-650-800/E MX. Без нее настроить горелку невозможно. В моделях RLS/EV и
RLS/1000-1200/E C13 панель управления AZL поставляется в комплекте с горелкой.
Панель управления AZL
Горелка Артикул
RLS/300-400-500-650-800/E MX 3010469
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно
заказывается звукоизолирующий кожух.
Звукоизолирующий кожух
Горелка
Тип
A
(мм)
B (мм)
C
(мм)
Среднее
снижение
шума (дБ)
Артикул
RLS 300 - 800/E-EV MX
С7 1255 160-980 110 10
3010376
RLS 1000 – 1200/E-EV C13
С8 1425 285-1000 110 10
3010401
Частотный регулятор электродвигателя вентилятора (для RLS/EV)
Предназначен для регулирования расхода воздуха, посредством изменения частоты вращения
электродвигателя вентилятора горелки. Может быть установлен только с горелками RLS/EV
Частотный регулятор
Горелка Мощность
(кВт)
Артикул
RLS 300- 400/EV MX 7,5 20028307
RLS 500/EV MX 15 3090960
RLS 650/EV MX 18,5 3091174
RLS 800-1000/EV MX(С13) 22 3090913
RLS 1200/EV C13 30 20030338
Комплект для работы на сжиженном газе
Панель управления AZL
Горелка Артикул
RLS 300/E-EV MX 20039863
