Подача топлива
ГАЗ
Для регулирования подачи газа во всем диапазоне модулирования на горелках серии
RLS/E-EV установлена дроссельная газовая заслонка, управляемая серводвигателем. С
горелками RLS/E-EV используются одноступенчатые газовые рампы серии MBC: MBC 1200 SE
50, MBC 1900 SE 65 FC, MBC 3100 SE 80 FC, MBC 5000 SE 100 FC. Контроль герметичности
клапанов в горелках RLS/E-EV осуществляется с помощью дополнительного реле давления газа,
входящего в комплект поставки, и возможностей контроллера горения установленного на этих
горелках. Для присоединения рампы к горелке в некоторых случаях требуется специальный
переходник-адаптер. Необходимость использования того или иного адаптера определяется при
подборе газовой арматуры к конкретной горелке.
Согласно Европейским нормам, использование контроля герметичности клапанов
является обязательным для горелок мощностью более 1200 кВт.
Подача газа может осуществляться как с правой, так и
с левой стороны от горелки.

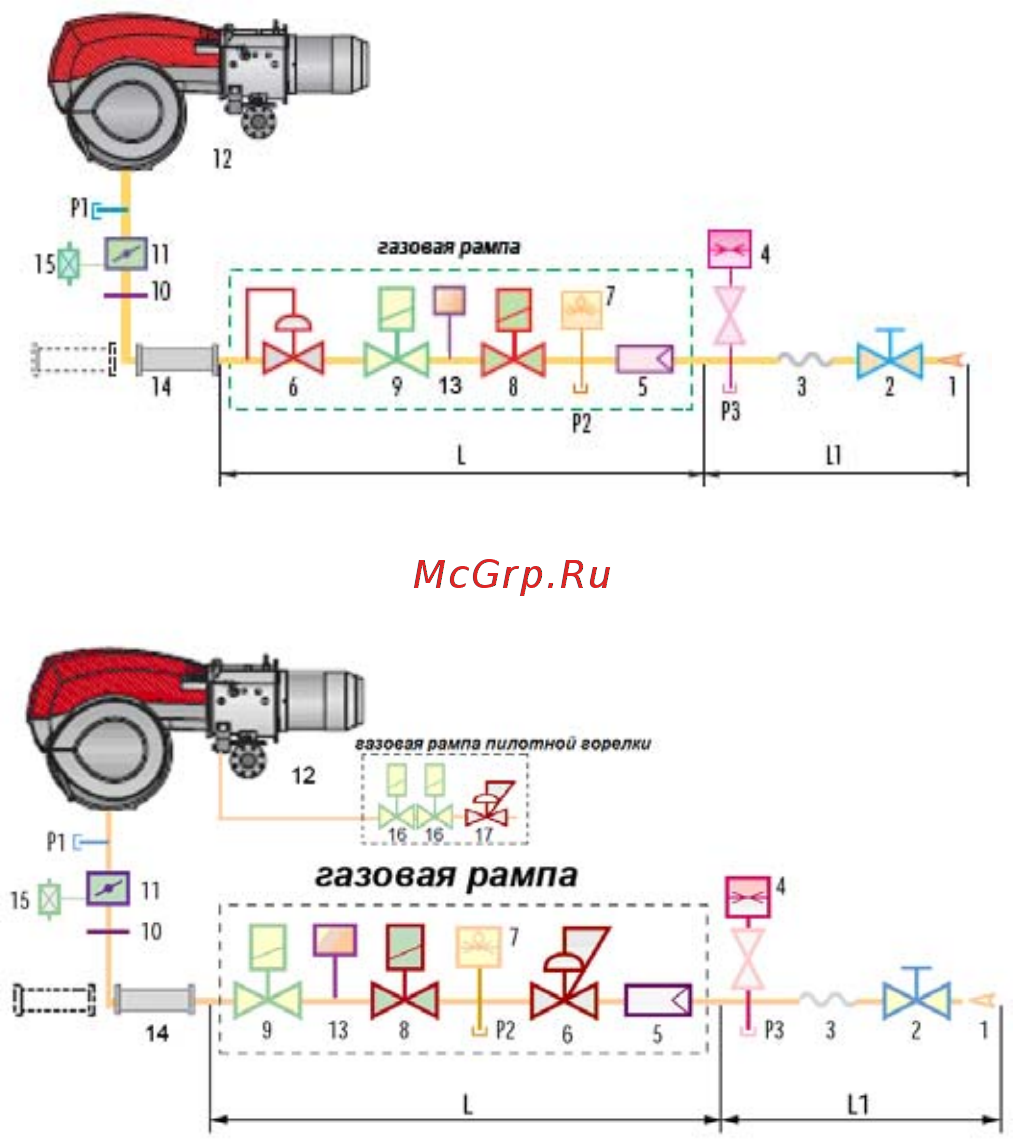

МВС 1200 SE
MBC 1900 – 5000 SE FC
1 Подающий газопровод
2 Запорный газовый кран
3 Антивибрационная вставка
4 Манометр
5 Фильтр
6 Стабилизатор давления газа
7 Реле минимального давления газа
8 Предохранительный электромагнитный
клапан
9 Регулирующий электромагнитный клапан с
функцией плавного открывания
10 Прокладка и фланец, входящие в состав
горелки
11 Дроссельная заслонка для регулировки
расхода газа
12 Горелка
13 Реле для контроля герметичности
клапанов 8 и 9 (поставляется с горелкой)
14 Адаптер рампа-горелка
15 Реле максимального давления газа
16 Предохранительный клапан (для RLS
1000-1200/E-EV C13)
17 Стабилизатор давления газа (для RLS
1000-1200/E-EV C13)
Р1 Штуцер для замера давления газа на
головке горелки
Р2 Штуцер замера давления газа после
фильтра
Р3 Штуцер замера давления газа перед
фильтром
L Комплект газовой рампы
L1
Часть, выполняемая монтажной
организацией
В моделях RLS 1000-1200/E-EV C13 для розжига используется пилотная горелка. Она
оснащена отдельной газовой рампой. Пилотная горелка может работать как от природного газа,
так и от сжиженного (СУГ). Давление газа на входе должно находиться в диапазоне от 68 до 500
мбар.
