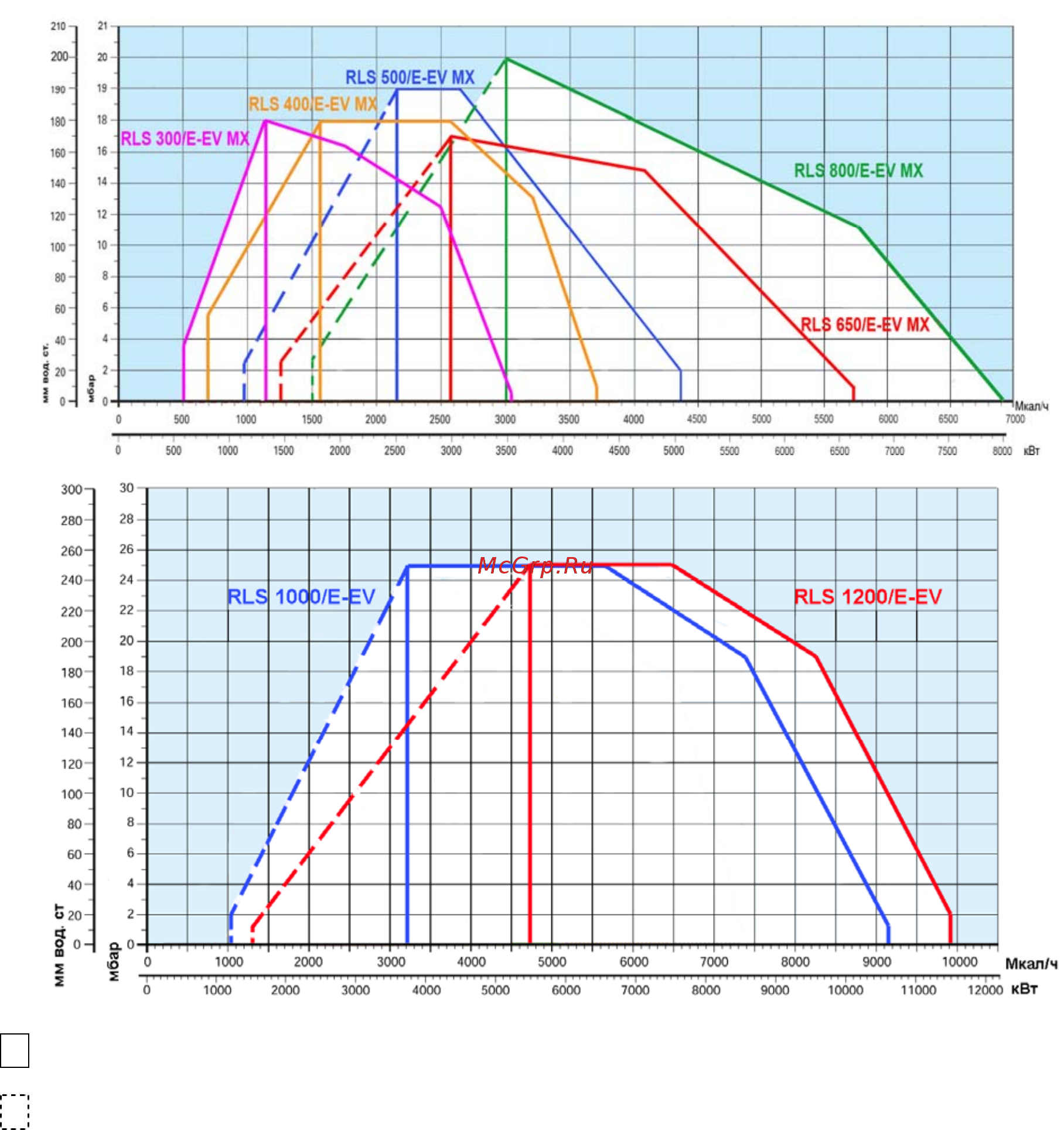

Диаграммы рабочей области
сопротивление камеры сгорания
мощность
сопротивление камеры сгорания
мощность
реальный рабочий диапазон для подбора горелки
диапазон модулирования
Испытательные условия
Температура: 20°С
Давление: 1013,5 мбар
Высота над уровнем моря: 0 метров
Стандартная комплектация
Прокладка для присоединения газовой рампы –1шт
Винты для крепления горелки к котлу – 4 шт.
Винты для крепления газовой рампы – 8шт.
Гибкие топливные шланги – 2 шт.
Теплоизолирующая прокладка –1шт.
Переходник 1 ½’ – ¾’ (RLS 1200/E-EV C13) – 1шт.
Переходник ¾’- ½’ (RLS 1200/E-EV C13) – 1шт.
Отвод ½’ (RLS 1000/E-EV C13) – 1шт.
Инструкция по монтажу и эксплуатации – 1шт.
Спецификация запасных частей –1шт.
Внимание! Форсунка для дизельного топлива не входит в комплект
поставки и
заказывается отдельно в соответствие с мощностью, на которой планируется
использовать горелку.
См. раздел «Дополнительные принадлежности»
