Riello RLS 300/E MX [22/41] Регулятор давления
![Riello RLS 300/E MX [22/41] Регулятор давления](/views2/1661566/page22/bg16.png)

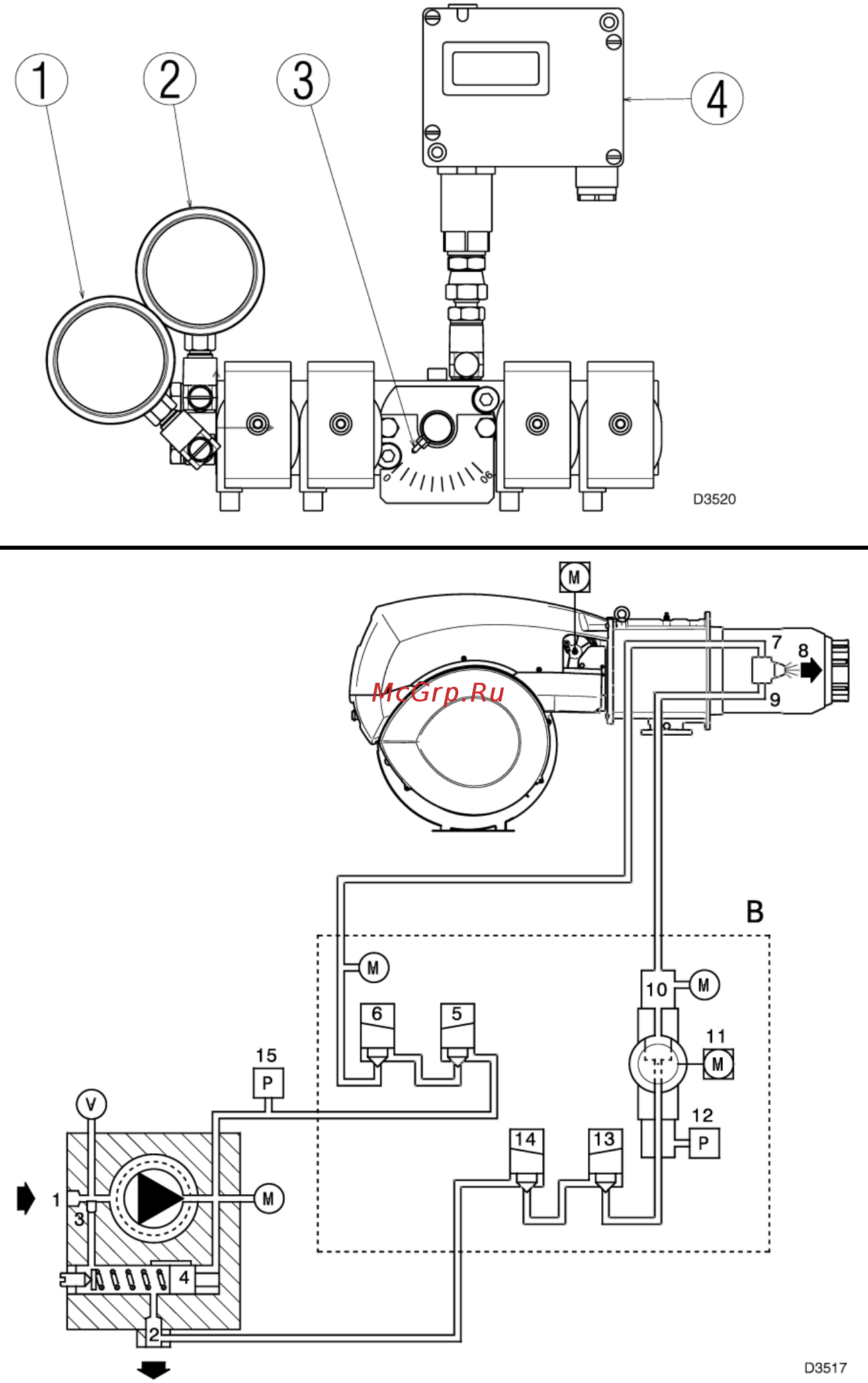

21
(А)
(В)
РЕГУЛЯТОР ДАВЛЕНИЯ
Обозначения (А)
1. Манометр, показывающий
давление в прямом трубопроводе
форсунки
2. Манометр, показывающий
давление в обратном
трубопроводе форсунки
3. Индикатор положения (0-90°)
регулятора давления
4. Реле максимального давления
жидкого топлива на обратном
трубопроводе
Регулятор давления, встроенный в
блок клапанов контура жидкого
топлива, позволяет изменять
давление в обратном трубопроводе
форсунки, в зависимости от
требуемой
производительности.
Регулирование давление в обратном
трубопроводе осуществляется за счет
изменения сечения, для чего
поворачивается серводвигатель (31,
рис. А на странице 4), который также
управляет дроссельной заслонкой
газа.
• Регулятор на 0° (максимальное
открытие) = минимальное давление
в обратном трубопроводе
форсунки.
• Регулятор на 90° (минимальное
открытие) = максимальное
давление в обратном трубопроводе
форсунки.
Серводвигателем управляет
электронный кулачок
(4, рисунок В на
странице 4). С помощью этого
устройства, для одного и того же
серводвигателя можно задать
различные кривые для жидкого
топлива и для газа (тоже самое
относится к серводвигателю
воздушной заслонки 4, рисунок А на
странице 4).
• При настройке работы на газе
рекомендуется отрегулировать
серводвигатель приблизительно на
90°, чтобы исключить потери на
дроссельной заслонке.
• При настройке работы на жидком
топливе, регулировка производится
в зависимости от типа
установленной форсунки и от
заданной модуляции. При этом на
минимальных мощностях рабочего
диапазона будет достаточно
поворота на 20°.
