Riello RLS 300/E MX [20/41] Техническое обслуживание
![Riello RLS 300/E MX [20/41] Техническое обслуживание](/views2/1661566/page20/bg14.png)

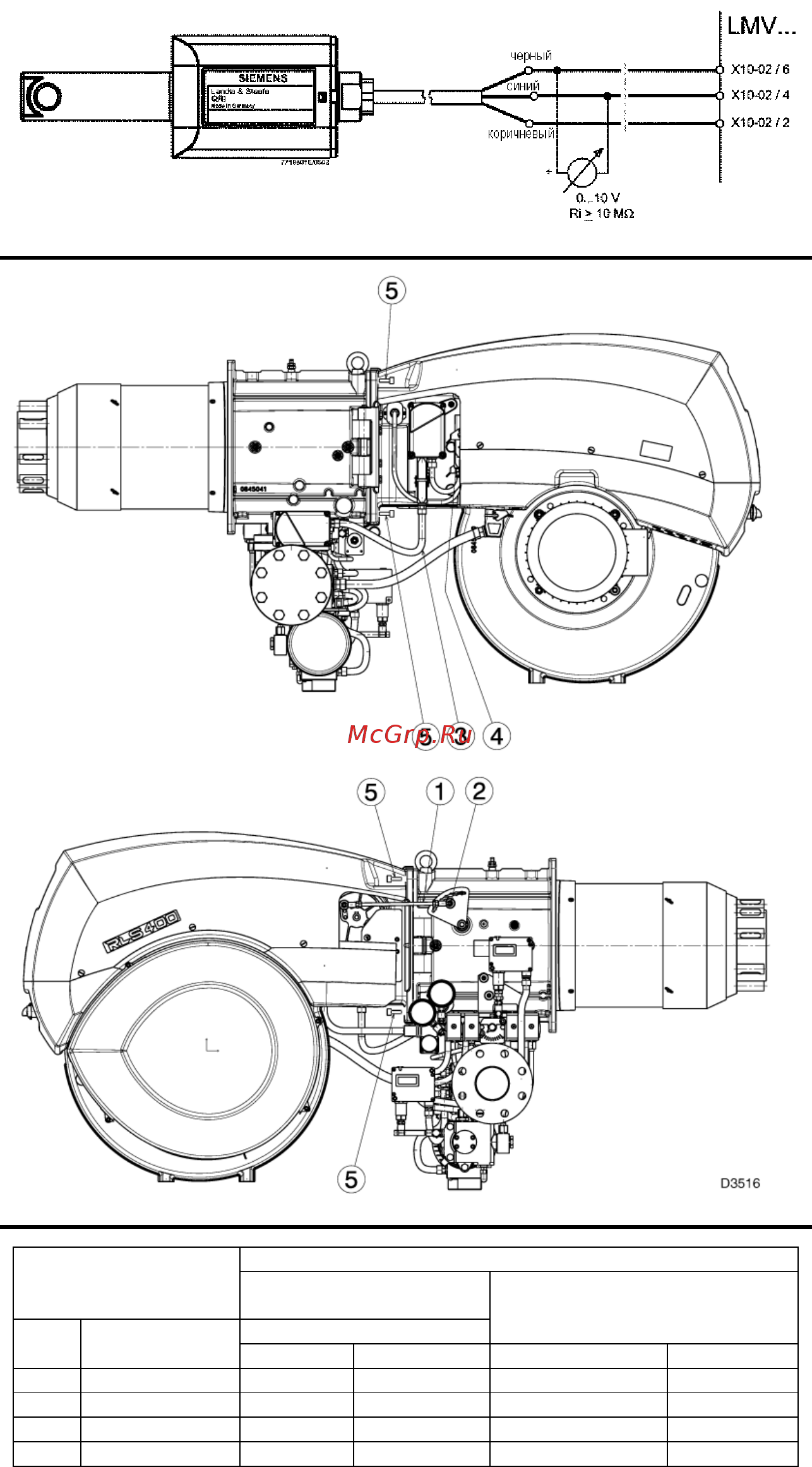

19
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
(А)
(В)
ИЗБЫТОК ВОЗДУХА
EN 676
Максимальная
мощность, λ ≤ 1,2
Настройка СО
2
%
Минимальная мощность,
λ ≤ 1,3
ГАЗ
Макс. теоретич.
СО
2
- 0% О
2
λ= 1,2 λ= 1,2 СО мг/кВт·ч NО
x
мг/кВт·ч
G20 11,7 9,7 9,0 ≤100 ≤170
G25 11,5 9,5 8,8 ≤100 ≤170
G30 14,0 11,6 10,7 ≤100 ≤230
G31 13,7 11,4 10,5 ≤100 ≤230
(С)
Замечание: в зависимости от типа используемого газа
рекомендуется регулировать горелку в соответствии с
указаниями, приведенными в таблице (С).
Процесс горения
Проанализируйте дымовые газы.
Если где-то по сравнению с
предыдущими проверками произошли
сильные изменения, значит, там
особенно внимательно надо будет
произвести техническое
обслуживание.
Утечки газа
Убедитесь, что в трубопроводе,
соединяющем счетчик газа и горелку,
нет утечек газа.
Фильтр газа
Заменяйте фильтр газа, когда он
загрязняется.
Головка горелки
Откройте горелку
и проверьте, чтобы
все элементы горелки были целы и
исправны, не деформированы из-за
высокой температуры, не были
грязными и стояли на своих местах.
Электрическое напряжение на
элементе QRI
Минимальное значение, необходимое
для правильной работы:
3,5 Вольт постоянный ток, (значение
на дисплее AZL приблизительно
50%). Если это значение ниже, это
может быть вызвано следующими
причинами:
• Фотоэлемент неправильно
установлен;
• Низкое напряжение (менее 187 В)
• Горелка плохо отрегулирована.
Если вы хотите измерить это
значение, необходимо присоединить
вольтметр с масштабом шкалы 10
Вольт постоянный ток. Присоедините
прибор согласно приведенной здесь
схеме. Смотри рисунок (А).
Горелка
Следите за тем, чтобы не было
слишком изношенных элементов или
плохо
затянутых винтов.
Чистите горелку снаружи.
Горение
В том случае, если параметры
процесса горения, замеренные
вначале процесса, не соответствуют
действующим стандартам или
являются неудовлетворительными,
свяжитесь с Сервисной службой для
выполнения соответствующих
настроек.
ОТКРЫВАНИЕ ГОРЕЛКИ (В):
- отключите напряжение
- ослабьте гайку (2) и снимите тягу (1) рычага перемещения головки.
- отсоедините штуцер (3) серводвигателя газа
- отсоедините штуцер (4) реле давления газа
- снимите винты (5)
Теперь горелку можно открыть, повернув ее на шарнире.
