20

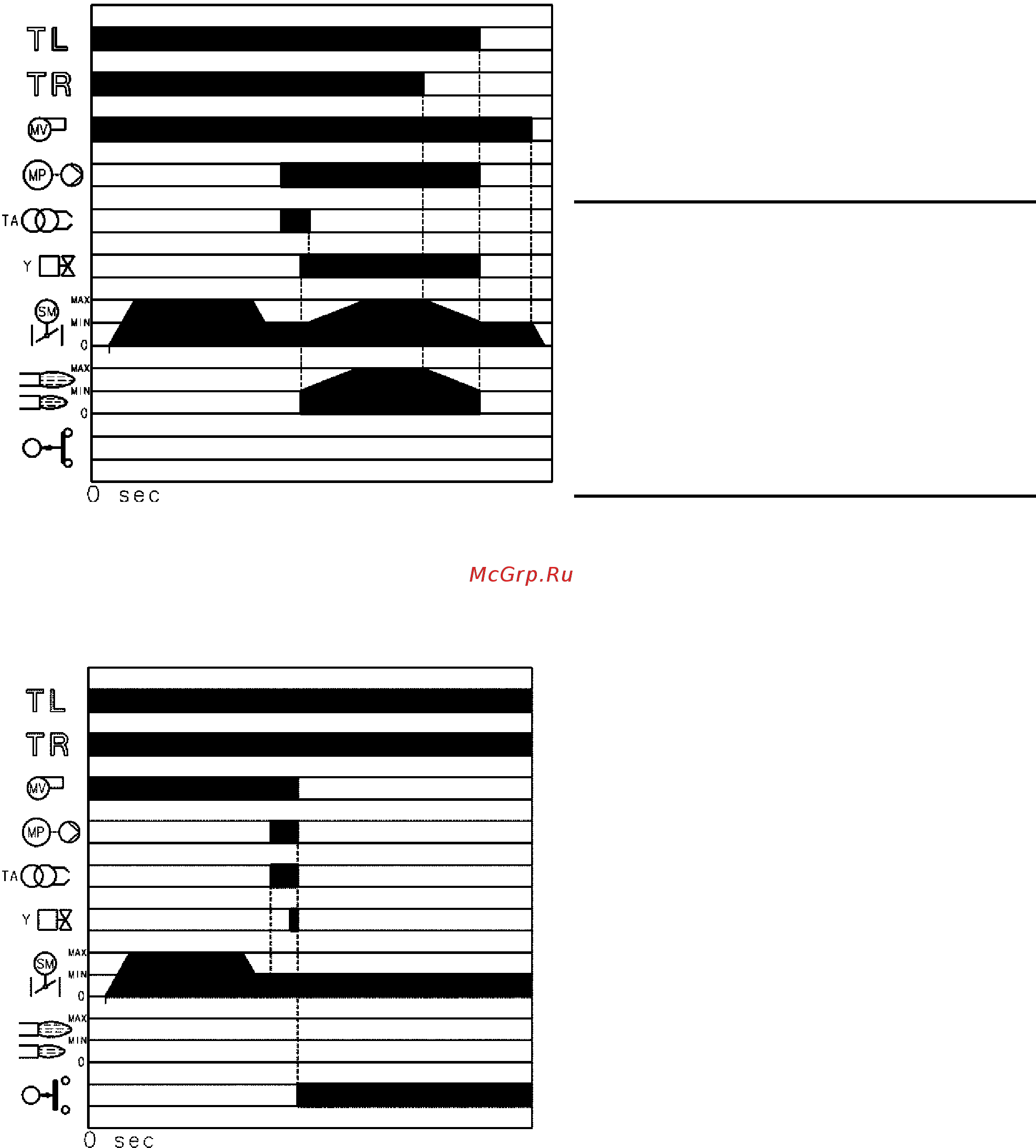

РАБОТА ГОРЕЛКИ (А)
ПРАВИЛЬНЫЙ РОЗЖИГ
(секунды)
(А)
РОЗЖИГА НЕ ПРОИЗОШЛО
(В)
РАБОТА ГОРЕЛКИ (рис. А)
Y - Клапан диз. топлива/газа
MV - Двигатель вентилятора
MP - Двигатель насоса
SM - Серводвигатель
TA - Трансформатор розжига
TL - Предельный термостат/реле давления
TR - Регулировочный термостат/реле
давления или регулятор мощности
ОТКЛЮЧЕНИЕ ГОРЕЛКИ ВО ВРЕМЯ
РАБОТЫ
Если пламя случайно погасло во время
работы, в течение 1 секунды произойдет
аварийная остановка горелки.
Для того чтобы проверить всю программу
работы, смотри специальное руководство на
прибор LMV, который передается в момент
проведения обучения техническому
сервисному обслуживанию.
АНОМАЛИИ / УСТРАНЕНИЕ
Прибор AZL, имеет функцию диагностики, с
помощью которой можно легко определить
возможные причины неисправности.
Для того чтобы просмотреть весь список,
обратитесь к специальному руководству на
данный прибор, который передается в
момент проведения обучения техническому
сервисному обслуживанию.
