Riello P 200 P/NА [13/17] С регулировка головки горелки
![Riello P 200 P/NА [13/17] С регулировка головки горелки](/views2/1662127/page13/bgd.png)
12
С – РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ

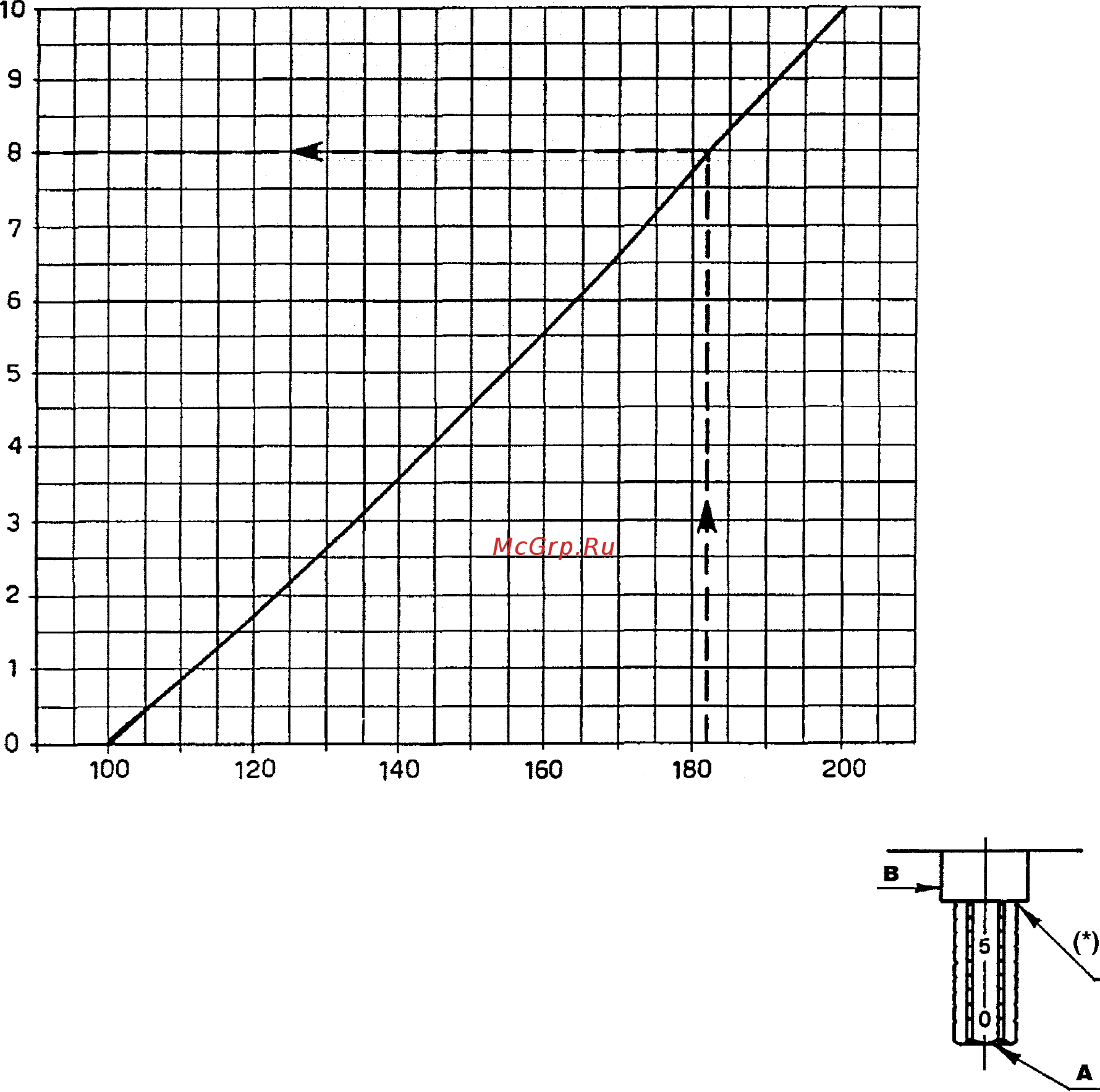

Головка горелки регулируется в зависимости от максимального расхода, приведенного на данной
диаграмме.
Перемещение головки горелки, количество рисок
Максимальный расход,
кг/час
Для регулировки поворачивайте винт А до тех
пор, пока риска, рассчитанная по диаграмме, не
совпадет с краем гильзы В.
(* - Риска 8)
Рис. 4
Например:
Горелку необходимо поставить на котле мощностью 1.600.000 ккал/час.
Примем КПД равным 90%, поэтому нам необходимо получить мощность 1.800.000 ккал/час, то есть
расход горелки 183 кг/час.
Возьмем среднее давление на нагнетании равным 25 бар и из диаграммы на странице 8 получим
для расхода 180 кг/час следующие данные:
- форсунка типа W2 – 180 - 50
°
- максимальное давление в обратном трубопроводе 19,5 бар
Из приведенной выше диаграммы получим, что головку горелки необходимо установить на 8
рисок.
