Riello P 200 P/NА [3/17] Габаритные размеры
![Riello P 200 P/NА [3/17] Габаритные размеры](/views2/1662127/page3/bg3.png)
2

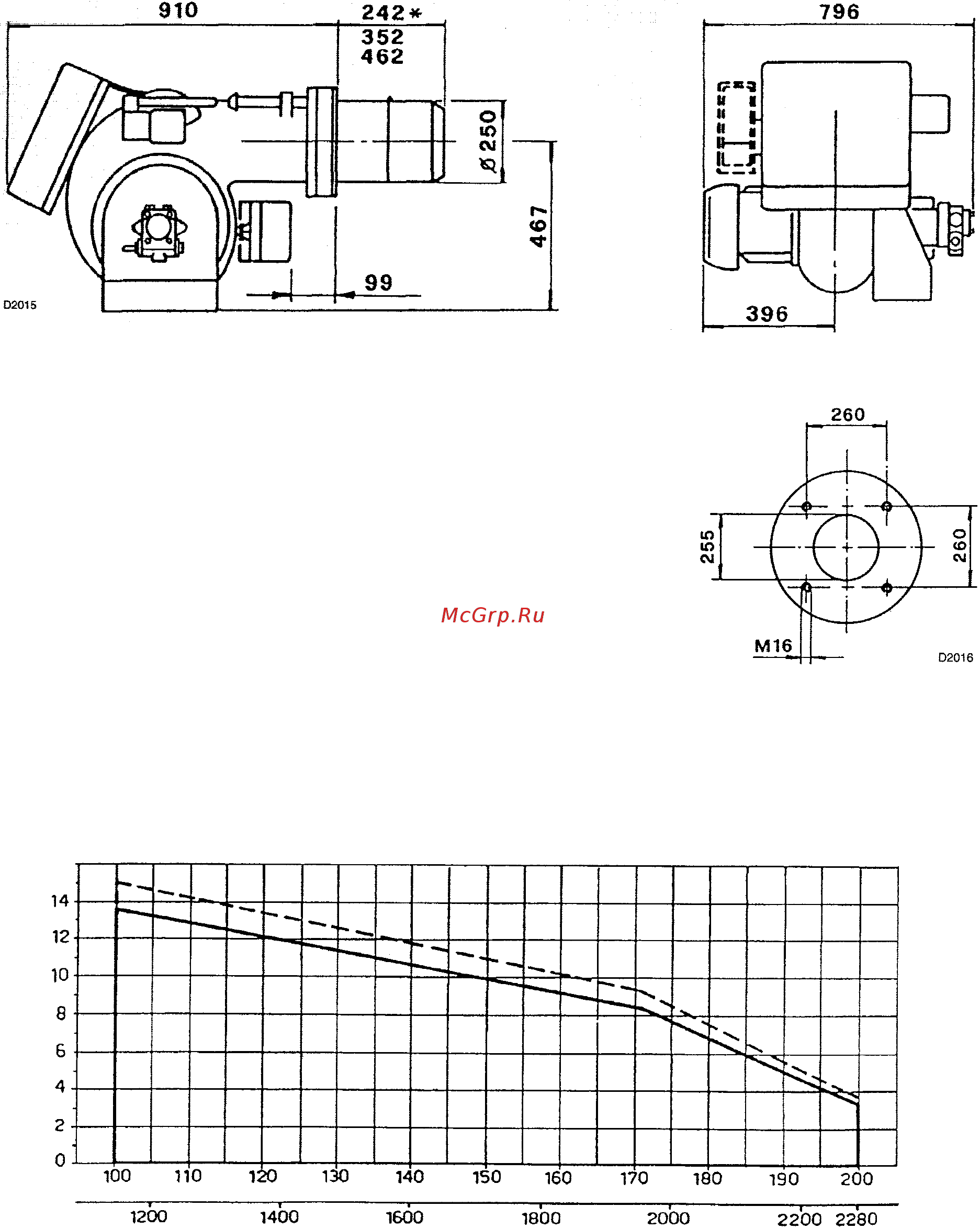

ГАБАРИТНЫЕ РАЗМЕРЫ
* эта длина получается при установке расширительных прокладок, которые поставляются
отдельно.
ОТВЕРСТИЯ ВО ФЛАНЦЕ КОТЛА – ВЫСТУП
ГОЛОВКИ ГОРЕЛИ
Для того, чтобы определить, насколько должна выступать
головка горелки, следуйте рекомендациям изготовителя
котлов.
Если дымогарная камера котла находится спереди,
установите защитную прокладку из огнеупорного
материала на той части головки, которая будет выступать в
камеру сгорания.
Во время работы мощность горелки изменяется в диапазоне от максимального значения до
минимального. Максимальная производительность должна находиться внутри рабочей области,
приведенной ниже.
ДАВЛЕНИЕ В КАМЕРЕ СГОРАНИЯ – МАКСИМАЛЬНЫЙ РАСХОД
Кг/час
мбар
кВт
Прерывистая линия – предельное значение
Сплошная линия – безопасное значение
Минимальный расход может опускаться до 50 кг/час.
Максимальное соотношение при изменении производительности – 1 : 3 (66 – 200 кг/час).
