1
Мощность 570 – 2280 кВт - 50 – 200 кг/час
Режим работы 2 ступени / модуляционный режим работы (с
дополнительным устройством)
Топливо
Мазут, максимальная вязкость при 50
°
С: 50 мм
2
/с (7
°
Е),
с дополнительным оборудованием до 500 мм
2
/с (65
°
Е)
230 Вольт +/- 10% ~ 50 без нейтралиЭлектрическое питание
400 Вольт +/- 10% ~ 50 с нейтралью
Двигатель 16,4А / 230 Вольт -9,5А / 400 Вольт
Трансформатор розжига Первичная: 2,35А – Вторичная: 2 х 6 кВ – 35 мА
Мощность ТЭНов 14 кВт
Потребляемая электрическая мощность 19,5 кВт
Насос 470 кг/час при 25 бар

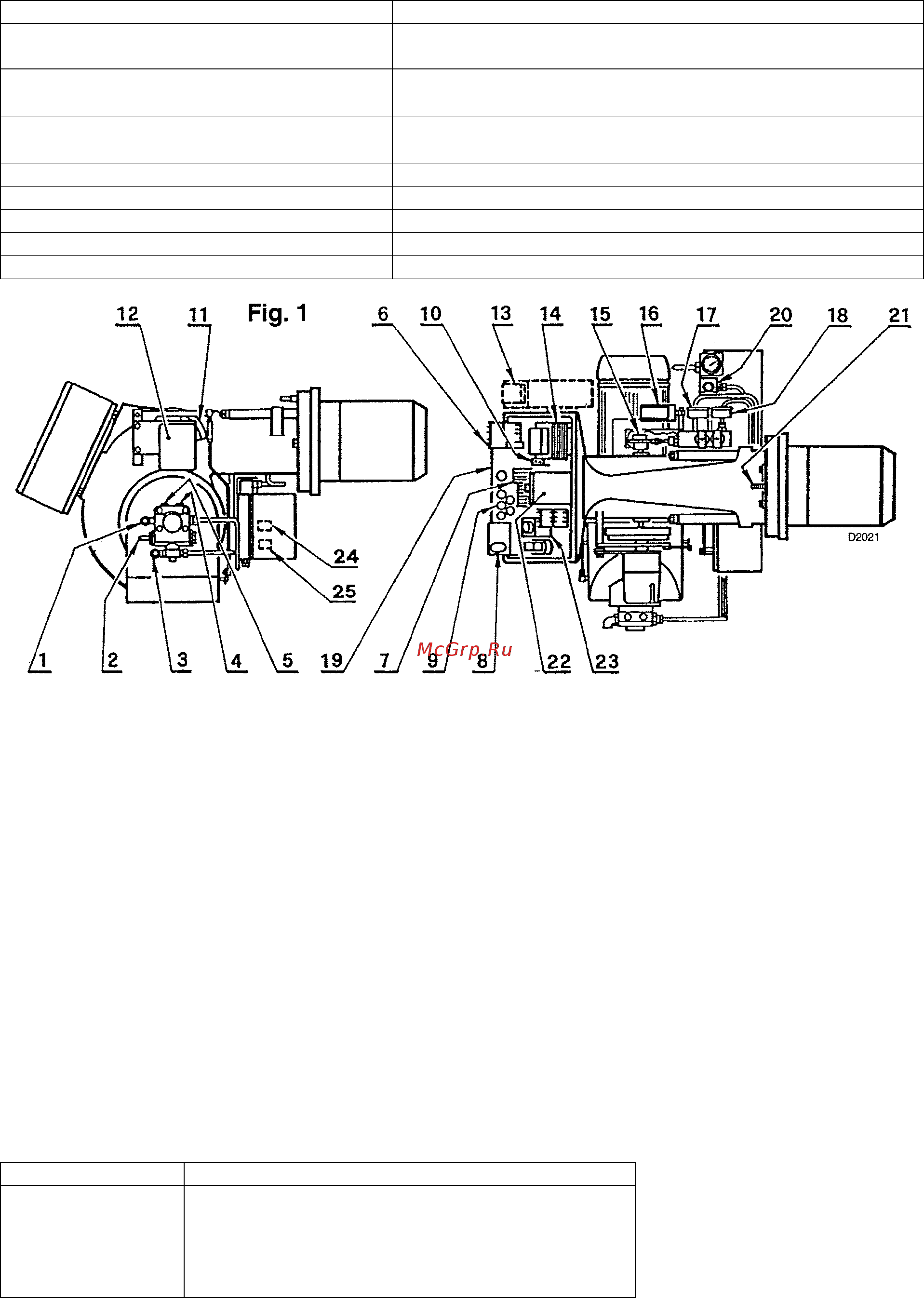

рисунок 1
1 – патрубок всасывания
2 – регулятор давления насоса
3 – патрубок обратного трубопровода
4 – штуцер манометра (Газ ¼ дюйма)
5 – штуцер вакуометра (Газ ¼ дюйма)
6 – кнопка перезапуска дистанционного
аварийного выключателя двигателя
7 – клеммник
8 – кнопка перезапуска блока управления после
аварийной остановки с сигнализацией об
аварийной остановке
9 – отверстие для проводов
10 – регулировочный термостат
11 – эксцентрик регулировки подачи воздуха
12 – серводвигатель
13 – регулятор для плавного регулирования
(только в моделях с модуляционным режимом
работы)
14 – трансформатор розжига
15 – эксцентрик регулировки давления в
обратном трубопроводе
16 – реле давления
17 – манометр давления в обратном
трубопроводе
18 – манометр давления в прямом
трубопроводе
19 – щит управления
20 – фильтр
21 – винт регулировки головки горелки
22 – магнит открывания иглы форсунки
23 – таймер
24 – термостат минимальной температуры
25 – термостат максимальной температуры
Количество Комплектность поставки
2
2
4
1
5
Гибкие трубки
Ниппели
Винты
Экран для фланца
Отверстие для проводов
