Riello P 200 P/NА [17/17] Принципиальная гидравлическая схема
![Riello P 200 P/NА [17/17] Принципиальная гидравлическая схема](/views2/1662127/page17/bg11.png)
16

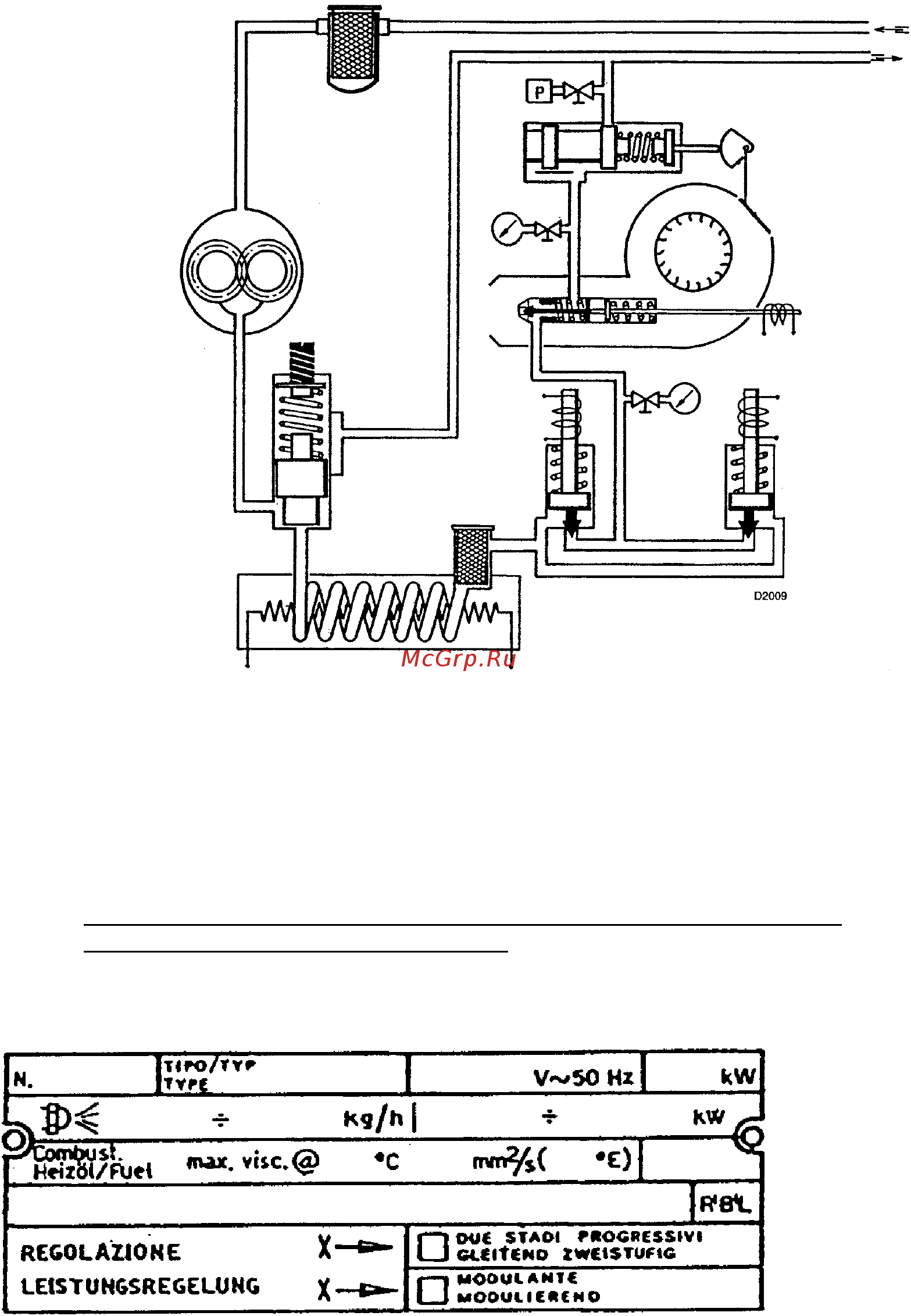

ПРИНЦИПИАЛЬНАЯ ГИДРАВЛИЧЕСКАЯ СХЕМА
- горелка остановлена
-
Р
Реле давления масла: его можно регулировать от 2 до 15 бар, производит аварийную
остановку горелки, при наличие слишком высокого противодавления в обратном
трубопроводе топлива (рекомендуемое значение 5 бар).
ВАЖНЫЕ ЗАМЕЧАНИЯ
- Периодически очищайте фильтр, установленный на баке с топливом.
- Убедитесь, что форсунка без фильтра.
- В табличке с техническими характеристиками, в ячейках, которые обозначены стрелками,
выбейте тип работы: две ступени или плавное регулирование (модуляция).
