13
D – РЕГУЛИРОВКА В ОЗДУШНОЙ ЗАСЛОНКИ

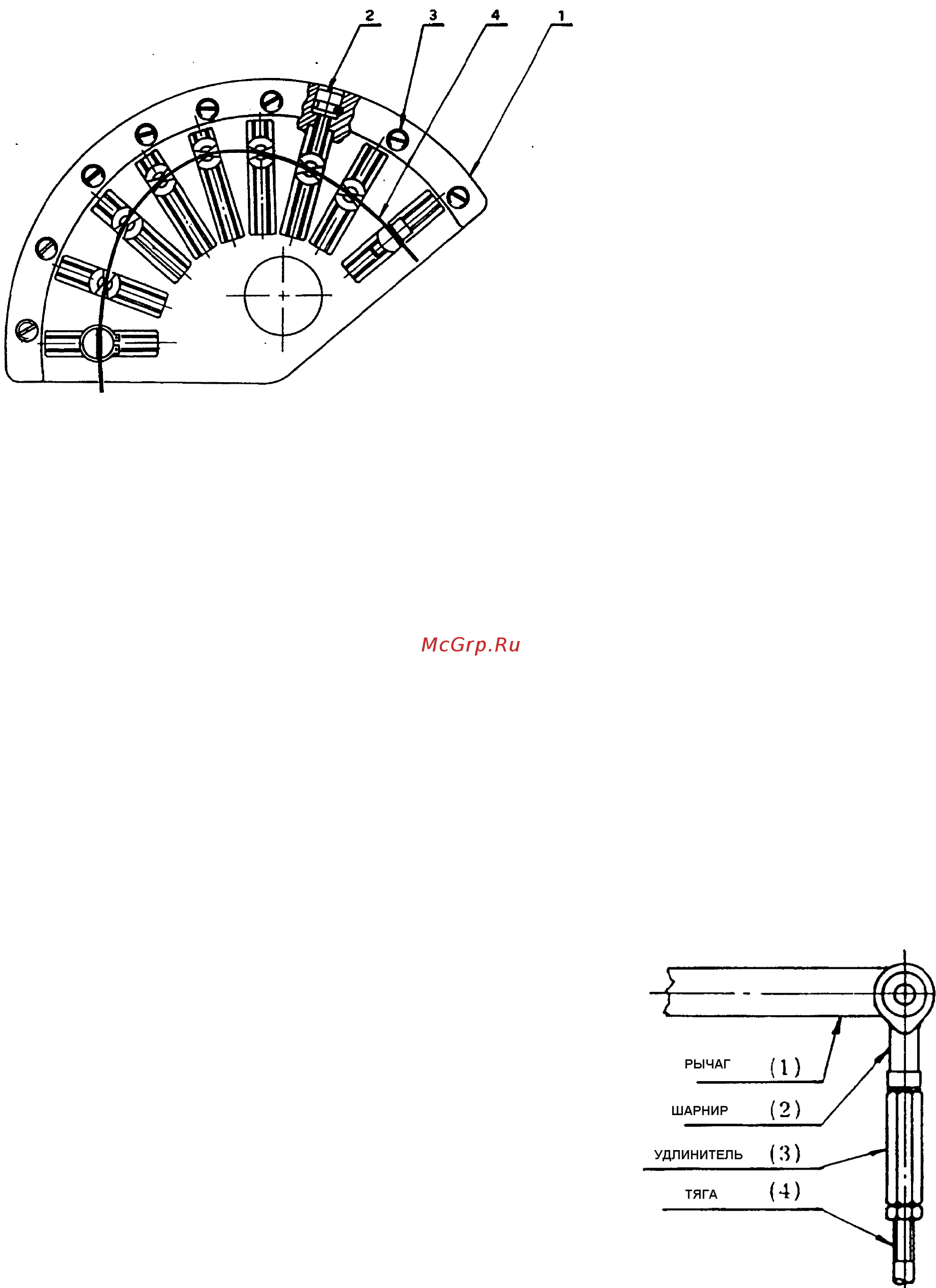

Рисунок 5
1) эксцентрик
2) регулировочные винты
3) фиксирующие винты
4) изменяемый профиль
Регулировка воздушной заслонки производится с помощью эксцентрика с регулируемым
профилем (1). Эта операция выполняется после настройки регулятора давления и головки
горелки.
При работающей горелке отключите электропитание серводвигателя и отсоедините его, нажав
кнопку (6) (рисунок 2).
Регулировка максимальной производительности
Переведите серводвигатель в положение 130
°
, заблокируйте его и измените профиль (4),
постепенно крутя винты (2).
Регулировка минимальной производительности
Разблокируйте серводвигатель, переведите его в положение 20
°
, заблокируйте его и измените
профиль (4), постепенно крутя винты (2).
Регулировка промежуточной производительности
Осуществляется таким же образом.
По окончании настройки, проверьте все изменения, которые вы произвели, снова подключите
электропитание серводвигателя и закрепите регулировочные винты (2) с помощью поперечных
винтов (3).
Изменение длины тяги воздушной заслонки
Бывает необходимо удлинить тягу, когда воздушная заслонка
поворачивается на маленький угол (заслонка доходит только
приблизительно до среднего положения от максимально
возможного). Таким образом, не надо будет слишком сильно
искривлять профиль эксцентрика (4).
При погашенной горелке действуйте следующим образом:
- отсоедините шарнир (2) от рычага (1) (рисунок справа)
- отвинтите удлинитель (3), который сидит на тяге (4) на
несколько оборотов
- вновь соедините шарнир с рычагом и поднимите
профиль (4) эксцентрика (рисунок 5), чтобы стрелка на
воздушной заслонке показывала на 0, когда
серводвигатель стоит на 0
°
.
