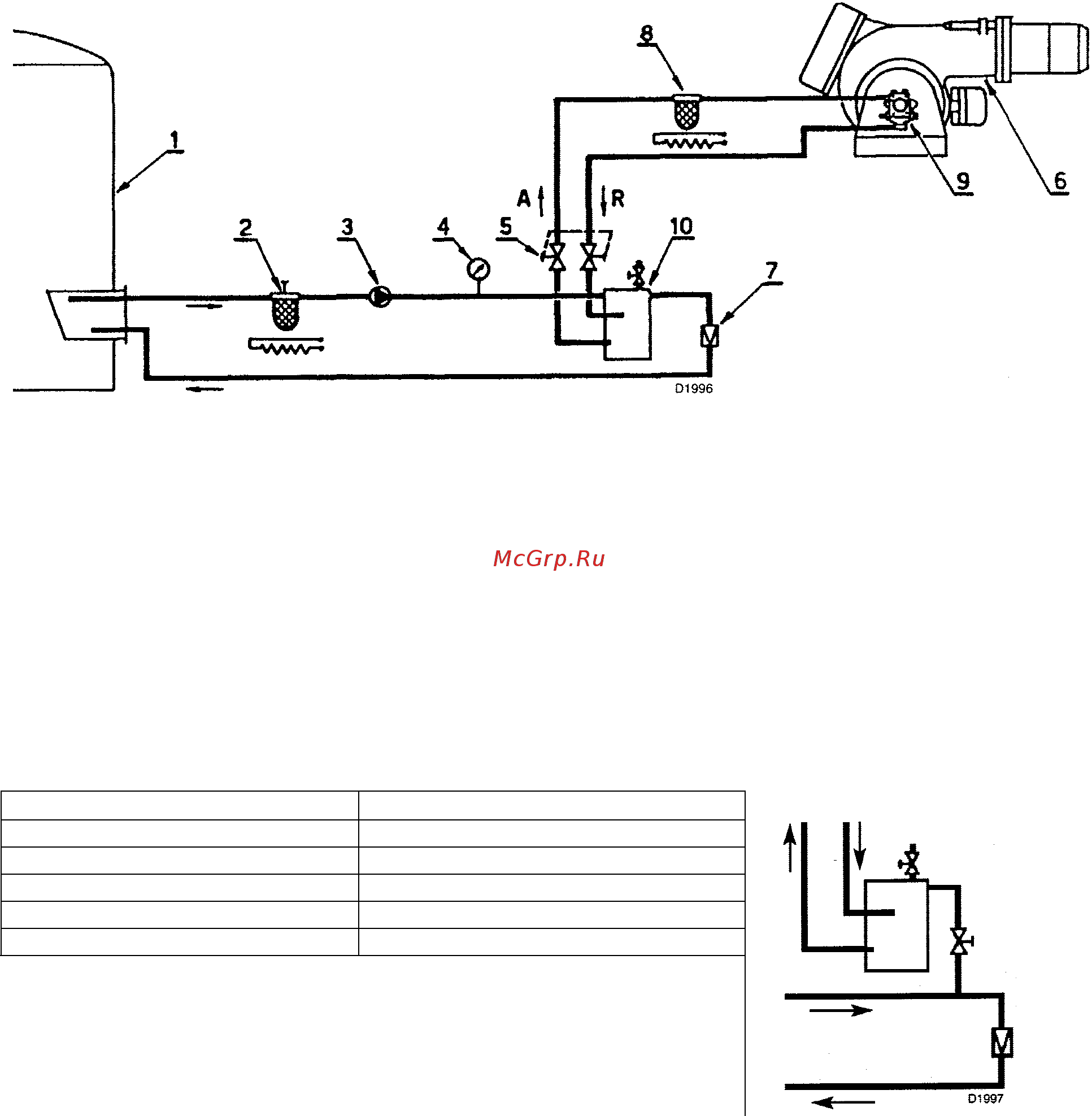

ТРУБОПРОВОД ПОДАЧИ ТОПЛИВА
1- бак (с подогревом для густого топлива)
2- фильтр (с ТЭНом для топлива с вязкостью больше 7
°
Е/50
°
С)
3- подающий насос
4- манометр
5- запорные вентили для отключения подачи топлива к горелке (сдвоены)
6- горелка (с дополнительным комплектом для густого топлива, код
3000721
)
7- регулятор давления (настраивается в соответствии с приведенной ниже таблицей)
8- Фильтр (с ТЭНом для топлива с вязкостью больше 7
°
Е/50
°
С)
9- насос горелки
10- дегазатор
Вариант подачи топлива в обход
Дегазатор для густого топлива должен иметь нагреватель, код
3010050
.
Температура мазута,
°
°°
°
С
Давление, бар К горелке
До 80 1
90 1,5
100 2
1102,5
120 3
Трубопровод подачи топлива
ВАЖНЫЕ ЗАМЕЧАНИЯ
•
Для того, чтобы снизить сопротивление в трубопроводе топлива, все трубки должны быть
правильно подобранного диаметра, они должны быть теплоизолированы и должны
подогреваться (электрический подогрев или подогрев паром или горячей водой).
•
Для того, чтобы снизить образование газа или паров, давление топлива в дегазаторе (10)
необходимо регулировать в соответствии с приведенной выше таблицей.
•
Подающий насос должен иметь производительность как минимум в два раза большую, чем
производительность насоса горелки. Если из одного и того же контура топливо подается
одновременно на несколько горелок, насос должен обеспечивать запас не менее 30% от
суммарной производительности всех горелок.
•
При пуске:
перекройте подачу топлива к горелке с помощью запорных вентилей (5) и
дайте топливо циркулировать в питающем контуре. После того, как топливо начнет
циркулировать в нормальном рабочем режиме, откройте запорные вентили и подайте
топливо к горелкам.
