Riello DB 12 [2/10] Технические характеристики
![Riello DB 6 [2/10] Технические характеристики](/views2/1662246/page2/bg2.png)
2

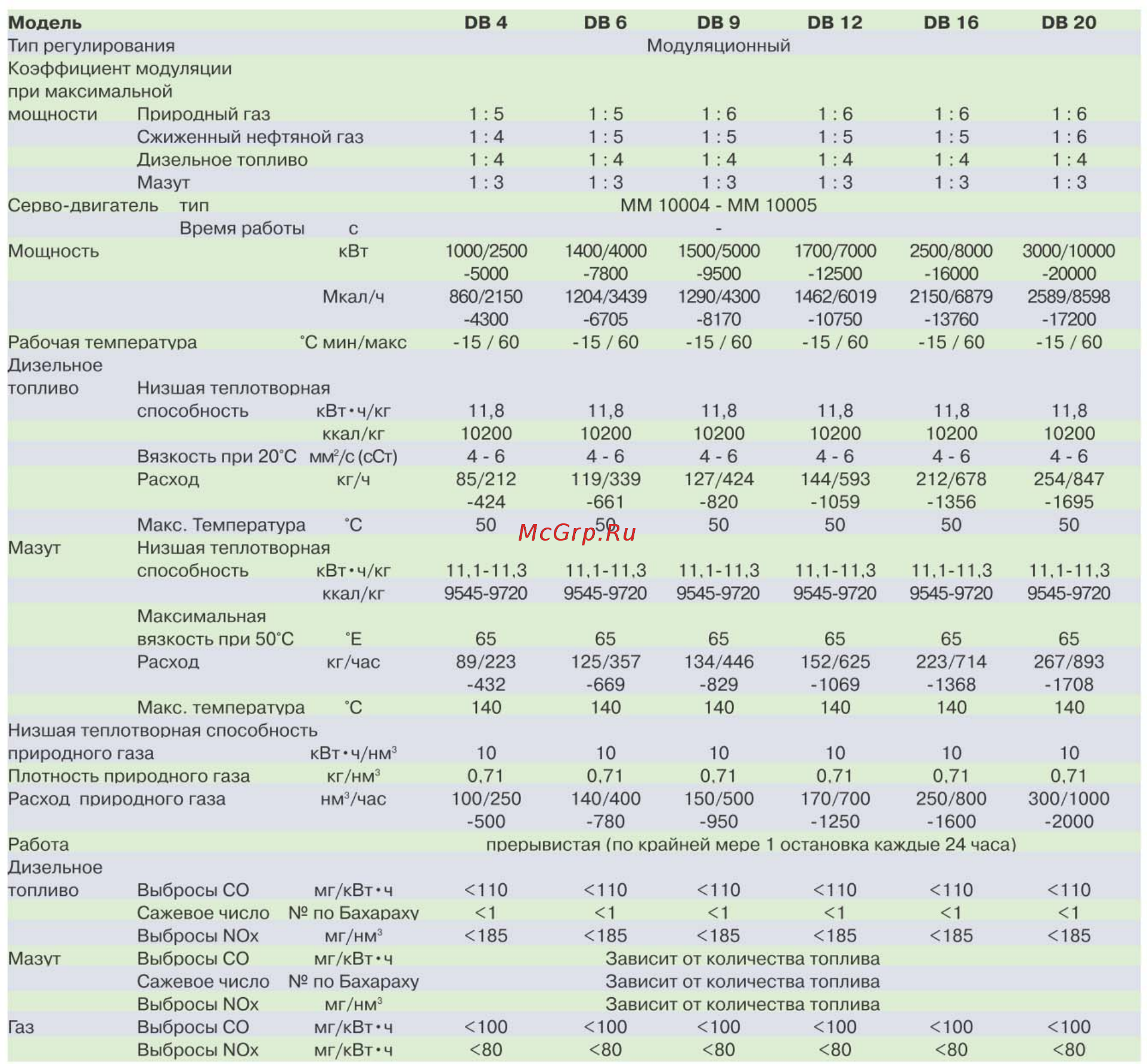

Технические характеристики
Базовые условия:
Температура: 20°С
Давление: 1013,5 мбар
Высота над уровнем моря: 0 метров
Содержание
- Db 12 1700 7000 12500 1
- Db 16 2500 8000 16000 1
- Db 20 4000 10000 20000 1
- Db 4 1000 2500 5000 1
- Db 6 1400 4000 7800 1
- Db 9 1500 5000 9500 1
- Модуляционные горелки с низкими выбросами оксидов азота low n 1
- Наименование мощность квт 1
- Промышленные блочные горелки_________________ 1
- Серия db 1
- Функциональные характеристики 1
- Технические характеристики 2
- Диаграммы рабочих областей 3
- Стандартная комплектация 3
- B горелка и вентилятор ve вентилятор s блок подготовки топлива r блок подогрева вязкого топлива elv электрический паровой подогреватель жидкого топлива f топливный фильтр gp насос с регулятором давления gs дегазатор 4
- Гидравлическая схема горелок 4
- Гидравлическая схема горелок серии db состоит из двух основных блоков первый блок расположенный на самой горелке и представляет собой набор устройств для контроля и регулирования расхода топлива второй блок блок подготовки топлива устанавливается отдельно от горелки и представляет собой насосный агрегат с набором вспомогательного оборудования блок подготовки обеспечивает предварительную очистку топлива и подачу его в головку горелки с необходимым давлением для использования топлива с высокой вязкостью например мазут блок подготовки топлива комплектуется группой подогрева топлива подробно с блоком подготовки топлива можно ознакомиться в разделе дополнительное оборудование для промышленных горелок стр механический кулачек контроллер горения 4
- Подача жидкого топлива 4
- Схема комплектации горелок серии db блоком подготовки топлива 4
- Гидравлическая схема подачи дизельного топлива гидравлическая схема подачи дизельного топлива 5
- Гидравлическая схема подачи мазута 5
- Db 4 6 6
- Db 9 12 16 20 6
- Для регулирования подачи газа во всем диапазоне модулирования на горелках серии db установлена дроссельная газовая заслонка этой заслонкой управляет серводвигатель с горелками этой серии используются одноступенчатые газовые рампы низкого давления максимальное рабочее давление 500 мбар и одноступенчатые газовые рампы высокого давления максимальное рабочее давление 4 бар подача газа может осуществляться как с правой так и с левой стороны от горелки подробная информация о компонентах газовых рамп и принадлежностям к ним см в главе дополнительное оборудование для промышленных горелок стр 6
- На графиках показаны суммарные потери давления газа на головках горелок и дроссельной заслонке для определения минимально необходимого давления газа перед газовой рампой к суммарным потерям на головке горелки необходимо добавить аэродинамическое сопротивление теплогенератора и суммарные потери давления на газовой рампе 6
- Подача газообразного топлива 6
- Потери давления газа на горелке 6
- Подача воздуха на горение 7
- Габаритные размеры 8
- Режим работы горелки 8
- Фланец для присоединения газовой рампы 9
- Фланец для установки горелки на котел и для присоединения к воздуховоду 9
- Спецификация для заказа горелки 10
- Упаковка 10
