8

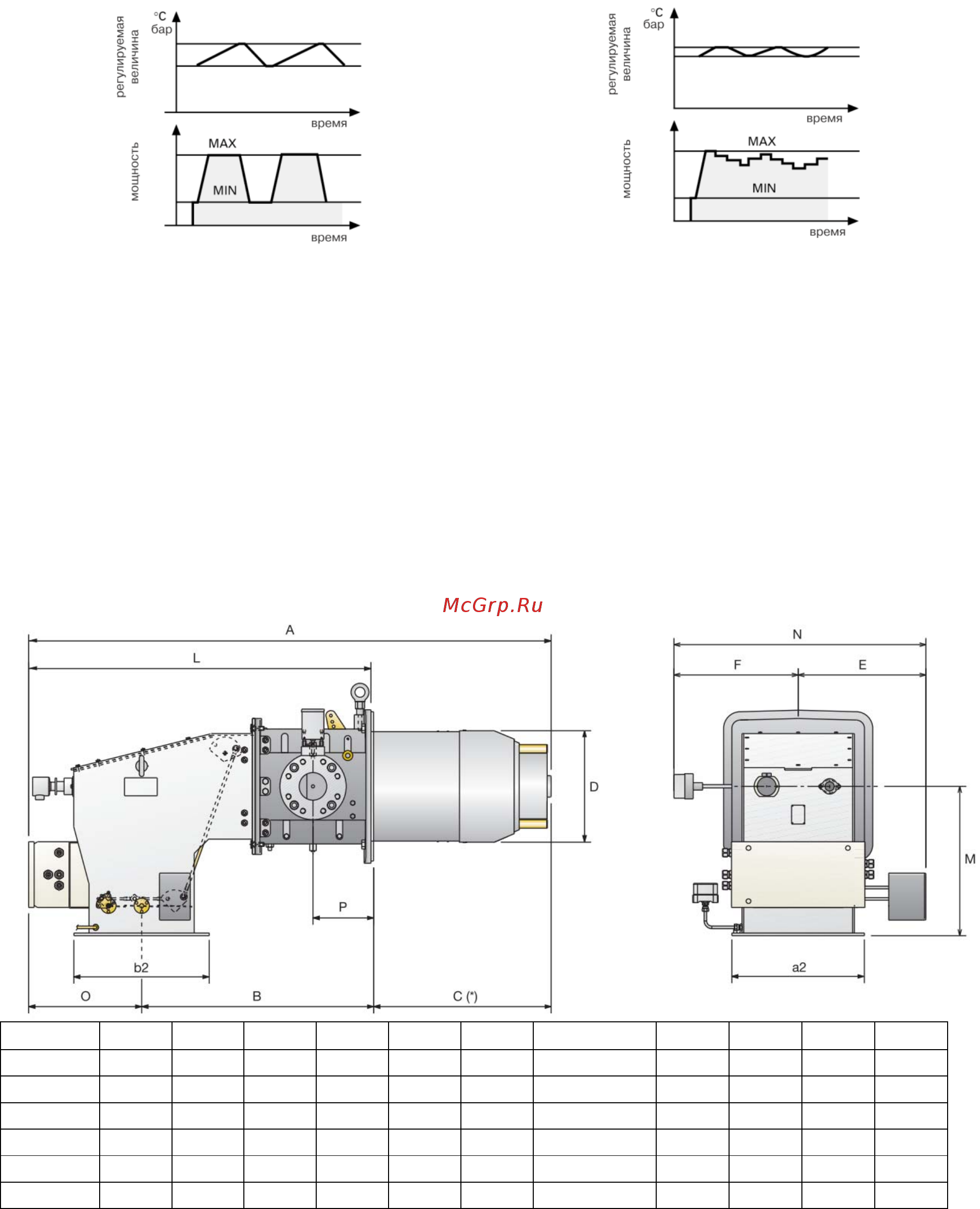

Режим работы горелки
Горелки серии DB могут работать в двух режимах: «двухступенчатом прогрессивном» или в
«модуляционном».
«Двухступенчатое прогрессивное»
регулирование
«Модуляционное» регулирование
При «двухступенчатом прогрессивном»
регулировании, горелка постепенно переходит
с одной ступени на другую плавно изменяя
мощность между двумя заданными значениями
мощности.
При плавном «модуляционном» регулировании
горелка изменяет свою мощность в рамках
диапазона модулирования поддерживая
контролируемый параметр (давление или
температура) на заданном уровне. Необходимым
элементом системы регулирования являются
датчик (давления или температуры
) и электронный
ПИД-регулятор (модулятор).
Датчик и модулятор не входят в комплект
поставки и заказывается отдельно. См. раздел
«Дополнительные принадлежности».
Габаритные размеры
Модель
A B C D E F L(L*) M N O P
DB 4
1577 700 536 313 385 375 1033(1217) 450 760 341 183
DB 6
1577 700 536 363 385 375 1033(1217) 450 760 341 183
DB 9
1857 851 662 413 420 333 1195(1539) 550 753 344 208
DB 12
1857 851 662 456 420 333 1195(1539) 550 753 344 208
DB 16
2080 852 797 544 486 448 1283(1600) 761 934 431 258
DB 20
2080 852 797 590 486 448 1283(1600) 761 934 431 258
L – газовые версии, L* - жидкотопливные и двухтопливные версии
