4
Подача жидкого топлива

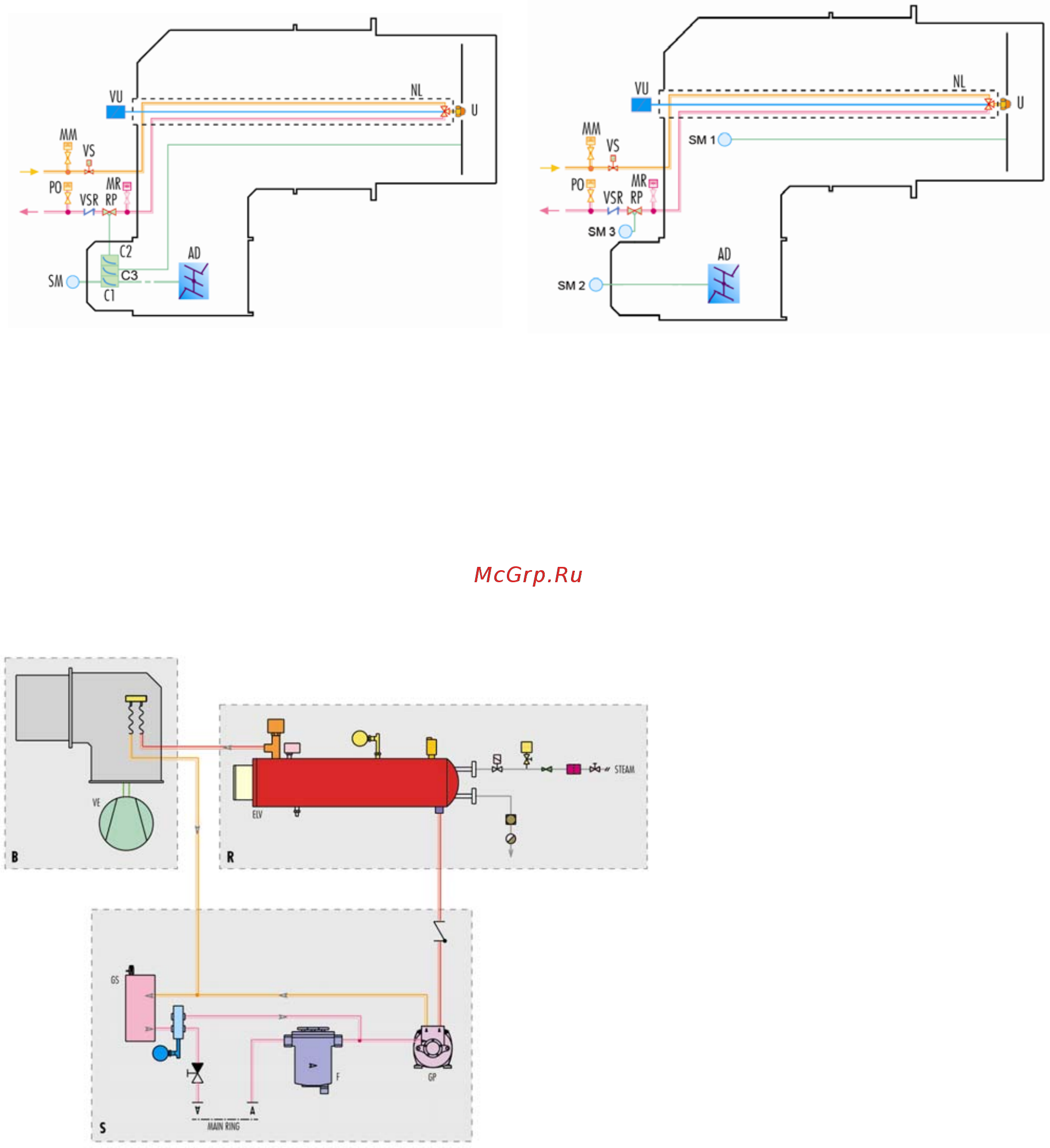

Гидравлическая схема горелок
Гидравлическая схема горелок серии DB состоит из двух основных блоков. Первый блок,
расположенный на самой горелке и представляет собой набор устройств для контроля и
регулирования расхода топлива. Второй блок – блок подготовки топлива устанавливается отдельно
от горелки и представляет собой насосный агрегат с набором вспомогательного оборудования.
Блок подготовки обеспечивает предварительную очистку
топлива и подачу его в головку горелки с
необходимым давлением. Для использования топлива с высокой вязкостью (например, мазут) блок
подготовки топлива комплектуется группой подогрева топлива. Подробно с блоком подготовки
топлива можно ознакомиться в разделе «Дополнительное оборудование для промышленных
горелок» стр.
Механический кулачек Контроллер горения
AD Воздушная заслонка
CL Коллектор жидкого топлива
С1 Регулирующий эксцентрик воздушной заслонки
С2 Регулирующий эксцентрик регулятора расхода
топлива
C3 Регулирующий эксцентрик подпорной шайбы
ММ Манометр на подающем топливопроводе
MR Манометр на обратном топливопроводе
NL Топливопровод
U Форсунка
РО Реле максимального давления топлива на обратном
топливопроводе
RP Регулятор давления на обратном топливопроводе
SM Серводвигатель
SM 1 Серводвигатель подпорной шайбы
SM 2 Серводвигатель воздушной заслонки
SM 3 Серводвигатель регулятора расхода топлива
VS Предохранительный клапан жидкого топлива
VSR Предохранительный клапан жидкого топлива на
обратном топливопроводе
VU Клапан форсунки
Схема комплектации горелок серии DB блоком подготовки топлива
B Горелка и вентилятор
VE Вентилятор
S Блок подготовки топлива
R Блок подогрева вязкого топлива
ELV Электрический/паровой
подогреватель жидкого топлива
F Топливный фильтр
GP Насос с регулятором давления
GS Дегазатор
